ФАКУЛЬТЕТ Энергомашиностроение

КАФЕДРА Э1 — «Ракетные двигатели»

Домашнее задание

ПО КУРСУ «АВТОМАТИКА И РЕГУЛИРОВАНИЕ ЖРД»

На тему:

«Расчет газового редуктора»

Вариант №12

Студент Э1-101 __________________ К.А. Саркисян

(Группа) (Подпись, дата) (И.О. Фамилия)

Преподаватель __________________ О.А. Ворожеева

(Подпись, дата) (И.О. Фамилия)

2020 г.

Содержание

Введение 3

1 Исходные данные 4

2 Решение 5

Заключение 10

Список использованных источников 11

Введение

В настоящем домашнем задании (ДЗ) рассчитывается статическая характеристика газового редуктора давления, предназначенного для питания агрегатов системы управления жидкостной ракетной двигательной установки (ЖРДУ) разгонного блока (РБ).

1. Исходные данные

Рабочее тело гелий;

Максимальное входное давление ;

Номинальное выходное давление ;

Поле допуска ошибок регулирования ;

Секундный расход рабочего тела ;

Начальная температура газа .

1. Решение

Определим величину недоиспользованного запаса газа [1, с. 428]

Определим минимальное входное давление

Определим режим течения газа

где – показатель адиабаты гелия.

Таким образом, при имеет место докритическое истечение газа.

Тогда постоянная [1, с. 417]

Считая расширение газа в баллоне политропическим ( – показатель политропы), получаем [1, с. 431]

Отсюда находим дросселирующее сечение редуктора по формуле [1, с. 428]

где – коэффициент расхода; – газовая постоянная гелия.

Выбираем редуктор прямого хода с плунжером в качестве чувствительного элемента (см. рис. 1).

По рекомендациям [1, с. 428] задаемся диаметром клапана

и шириной седла клапана (см. рис. 2)

Тогда

и

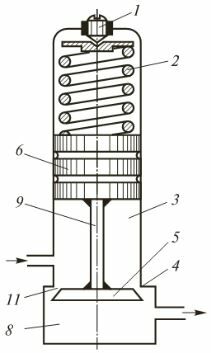

Рисунок 1 – Редуктор:

1 – регулировочный винт; 2 – основная пружина; 3 – полость высокого давления; 4 – седло клапана; 5 – клапан; 6 – поршень (плунжер); 7 – канал низкого давления; 8 – полость низкого давления; 9 – шток; 10 – канал высокого давления; 11 – дросселирующее отверстие

Рисунок 2 – К определению площади клапана

Для улучшения характеристики редуктора берем диаметр плунжера на 0,13% больше среднего диаметра клапана [1, с. 429]:

Тогда

Определяем необходимую силу пружины 2 (см. рис. 1) при отсутствии расхода, т.е. при [1, с. 420]

Пружину рассчитываем на силу , используя формулы, обычно применяемые в расчетах деталей машин.

Выбираем материал пружины – кремнистая сталь 60С2. Для нее допустимое касательное напряжение

модуль сдвига

Задаем индекс пружины

Для коэффициент

Диаметр витка пружины вычисляем по формуле [1, с. 431]

Задаемся жесткостью пружины [1, с. 431]

и определяем необходимое число витков

Уточняем значение жесткости пружины

По уравнению [1, с. 421]

рассчитываем характеристику редуктора (см. рис. 3). Расчет приведен в табл. 1.

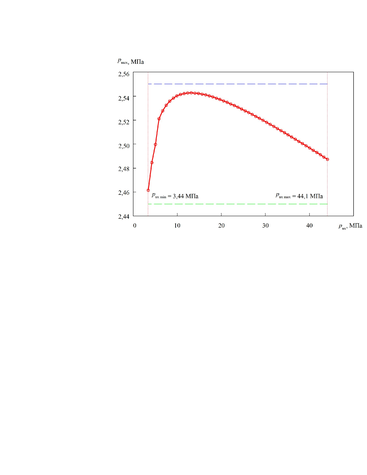

Рисунок 3 – Характеристика редуктора

Таблица 1 – Расчет характеристики редуктора

				Течение
1	2	3	4	5	6	7	8	9
44,1	70,65	0,057	0,726	закритическое	273	7,87	1531,51	2,487
43,29	69,35	0,058	0,726	закритическое	271,99	8	1532,68	2,489
42,47	68,04	0,059	0,726	закритическое	270,96	8,14	1533,84	2,491
41,66	66,74	0,06	0,726	закритическое	269,91	8,28	1535	2,493
40,85	65,44	0,061	0,726	закритическое	268,85	8,43	1536,16	2,495
40,03	64,13	0,062	0,726	закритическое	267,77	8,59	1537,31	2,497
39,22	62,83	0,064	0,726	закритическое	266,67	8,75	1538,45	2,498
38,41	61,53	0,065	0,726	закритическое	265,56	8,91	1539,59	2,5
37,59	60,23	0,066	0,726	закритическое	264,42	9,09	1540,72	2,502
36,78	58,92	0,068	0,726	закритическое	263,27	9,27	1541,84	2,504
35,97	57,62	0,07	0,726	закритическое	262,09	9,46	1542,95	2,506
35,15	56,32	0,071	0,726	закритическое	260,9	9,65	1544,06	2,508
34,34	55,01	0,073	0,726	закритическое	259,68	9,86	1545,16	2,509
33,53	53,71	0,075	0,726	закритическое	258,44	10,07	1546,24	2,511
32,71	52,41	0,076	0,726	закритическое	257,17	10,3	1547,32	2,513
31,9	51,11	0,078	0,726	закритическое	255,88	10,53	1548,39	2,515
31,09	49,8	0,08	0,726	закритическое	254,56	10,78	1549,44	2,516
30,27	48,5	0,083	0,726	закритическое	253,22	11,04	1550,49	2,518
29,46	47,2	0,085	0,726	закритическое	251,84	11,32	1551,52	2,52
28,65	45,89	0,087	0,726	закритическое	250,43	11,6	1552,53	2,521
27,84	44,59	0,09	0,726	закритическое	249	11,91	1553,53	2,523
27,02	43,29	0,093	0,726	закритическое	247,52	12,23	1554,51	2,525
26,21	41,99	0,095	0,726	закритическое	246,02	12,57	1555,47	2,526
25,4	40,68	0,098	0,726	закритическое	244,47	12,93	1556,41	2,528
24,58	39,38	0,102	0,726	закритическое	242,88	13,32	1557,33	2,529
23,77	38,08	0,105	0,726	закритическое	241,25	13,73	1558,22	2,531
22,96	36,77	0,109	0,726	закритическое	239,58	14,16	1559,09	2,532
22,14	35,47	0,113	0,726	закритическое	237,86	14,63	1559,93	2,533
21,33	34,17	0,117	0,726	закритическое	236,09	15,13	1560,73	2,535
20,52	32,87	0,122	0,726	закритическое	234,26	15,67	1561,49	2,536
19,7	31,56	0,127	0,726	закритическое	232,37	16,25	1562,21	2,537
18,89	30,26	0,132	0,726	закритическое	230,42	16,88	1562,89	2,538
18,08	28,96	0,138	0,726	закритическое	228,4	17,56	1563,51	2,539
17,26	27,65	0,145	0,726	закритическое	226,31	18,31	1564,07	2,54
16,45	26,35	0,152	0,726	закритическое	224,13	19,12	1564,56	2,541
15,64	25,05	0,16	0,726	закритическое	221,87	20,01	1564,97	2,542
14,82	23,75	0,169	0,726	закритическое	219,51	21	1565,29	2,542
14,01	22,44	0,178	0,726	закритическое	217,05	22,09	1565,49	2,542
13,2	21,14	0,189	0,726	закритическое	214,47	23,31	1565,58	2,543
12,38	19,84	0,202	0,726	закритическое	211,76	24,69	1565,51	2,542
11,57	18,54	0,216	0,726	закритическое	208,9	26,24	1565,25	2,542
10,76	17,23	0,232	0,726	закритическое	205,88	28,02	1564,78	2,541
9,94	15,93	0,251	0,726	закритическое	202,67	30,07	1564,02	2,54
9,13	14,63	0,274	0,726	закритическое	199,24	32,48	1562,93	2,538
8,32	13,32	0,301	0,726	закритическое	195,55	35,32	1561,38	2,536
7,5	12,02	0,333	0,726	закритическое	191,57	38,75	1559,26	2,532
6,69	10,72	0,374	0,726	закритическое	187,23	42,96	1556,35	2,528
5,88	9,42	0,425	0,726	закритическое	182,44	48,28	1552,34	2,521
5,06	8,11	0,494	0,639	докритическое	177,08	62,75	1539,17	2,5
4,25	6,81	0,588	0,639	докритическое	170,99	73,45	1529,77	2,484
3,44	5,51	0,727	0,639	докритическое	163,88	88,92	1515,6	2,461

Заключение

Анализ представленной на рис. 3 зависимости показал, что давление на выходе остается в заданных пределах.

Список использованных источников

1. Добровольский М.В. Жидкостные ракетные двигатели. Основы проектирования: Учеб. для вузов / М.В. Добровольский; под ред. Д.А. Ягодникова – 3-е изд., доп. – М: Изд-во МГТУ им. Н.Э. Баумана, 2016. – 461, [3] с.: ил.

2. Орлин С.А. Расчет статических характеристик газового редуктора: Метод. указания по выполнению домашнего задания и дипломному проектированию / С.А. Орлин. – М., 1985.
