Диаметр КС

Длина конического диффузора

Задаемся шириной и высотой входной кромки (по рекомендациям) соответственно

По рекомендациям определяем абсолютные координаты точек входной кромки (см. табл. 2)

Таблица 2. Данные для профилирования входной кромки диффузора

1. Профилирование сопла по соотношению Витощинского

Найдем площадь среза сопла по формуле:

Тогда диаметр среза сопла

Профилирование сопла производим по соотношению Витощинского, подробно описанному в работе [3, с. 333].

Принимаем длину сопла равной диаметру КС:

Тогда функция, описывающая геометрию сопла

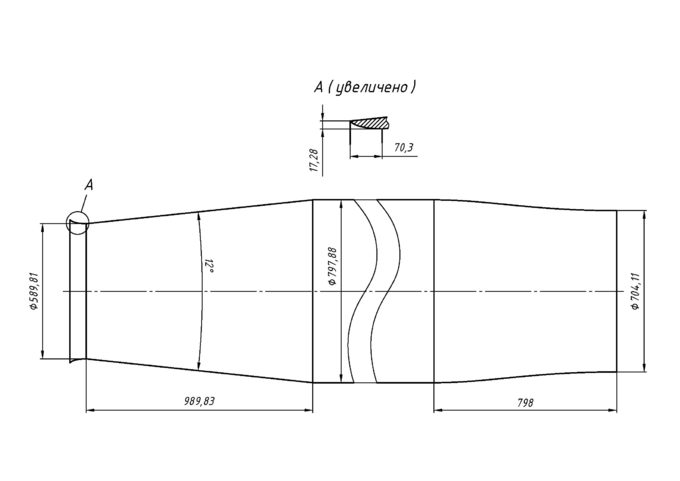

Построенный контур проточной части дозвукового прямоточного ВРД изображен на рис. 7.

Рис. 7. Контур проточной части дозвукового ПВРД

Список используемых источников

Литература

1. Бондарюк М.М., Ильяшенко С.М. Прямоточные воздушно-реактивные двигатели. М.: Оборонгиз, 1958. — 392 с.: ил.

2. Дорофеев А.А. Основы теории тепловых ракетных двигателей. Теория, расчет и проектирование: учебник / А.А. Дорофеев. — 3-е изд., перераб. и доп. — М.: Изд-во МГТУ им. Н.Э. Баумана, 2014. — 571, [5] с.: ил.

3. Основы теории и расчета жидкостных ракетных двигателей. В 2 кн. Кн. 1. Учеб. для авиац. спец. вузов / А.П. Васильев, В.М. Кудрявцев, В.А. Кузнецов и др.; Под ред. В.М. Кудрявцева. — 4-е изд., перераб. и доп. — М.: Высш. шк., 1993 — 383 с.: ил.

Нормативные документы

1. ГОСТ 4401-81. Атмосфера стандартная. Параметры

Сетевые ресурсы

1. А.В. Мануйлов. Основы химии. Интернет-учебник: http://www.hemi.nsu.ru/ucheb124.htm (дата обращения — 13.04.20)

Программные продукты

1. Трусов Б.Г. Программный комплекс «Моделирование химических и фазовых равновесий при высоких температурах» («Астра.4/pc», Версия 1:17), 1997.

2. Трусов Б. Г. Программа термодинамического расчета состава фаз произвольных гетерогенных систем «ТЕRRА». Редакция 6.3, февраль 2013. Полная версия.

Приложение А. Термодинамический расчет
