Схема питания контактной сети – параллельная. Рассматриваемый участок включает пост секционирования Раздольное, а также два пункта параллельного соединения: Кипарисово и Сиреневка.

В результате расчета по графику движения, единственным ограничивающим параметром участка Уссурийск – Надеждинская является уровень напряжения на токоприемнике электровоза: 20,9 кВ при минимально-допустимом уровне напряжения в 21 кВ.

Для осуществления на участке Уссурийск – Надеждинская заданного графика достаточно повысить напряжение холостого хода на подстанции Уссурийск с 27,5 кВ до 28,5 кВ. Данных изменений будет достаточно для достижения необходимой пропускной способности.

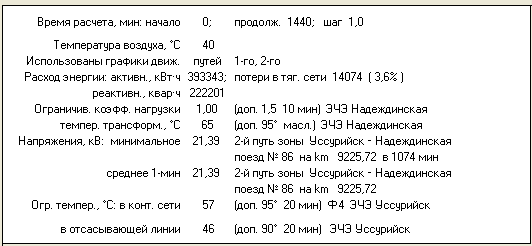

Результаты расчета графика движения с внесенными изменениями изображены на рисунке 4.5.

Рисунок 4.5 – Параметры тяговых подстанций участка Уссурийск – Надеждинская

4.4 Усиление участка Надеждинская - Смоляниново

Участок Надеждинская - Смоляниново состоит только из двух тяговых подстанций: Надеждинская и Смолниново.

Они находятся на расстоянии 57,3 км. Длина межподстанционной зоны превышает среднее значение равное 25-50 км, это сказывается негативно на пропускной способности участка. Кроме того, участок имеет сложный профиль, главная особенность которого, значительный подъем возле ЭЧЭ Смоляниново. Профиль участка изображен на рисунке 4.6.

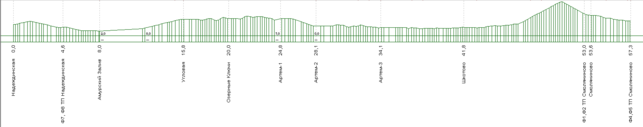

Рисунок 4.6 – Профиль участка Надеждинская – Смоляниново

Устройства тяговых подстанций участка Надеждинская - Смоляниново указаны на рисунке 4.7.

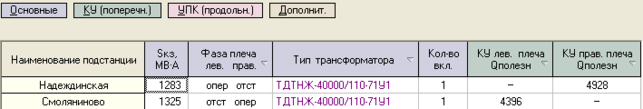

Рисунок 4.7 – Параметры тяговых подстанций участка Надеждинская – Смоляниново

Рассматриваемый участок оборудован контактной подвеской ПБСМ-70+МФ-100. Данная подвеска состоит из сталемедного несущего троса и медного контактного провода.

На тяговых подстанциях участка установлены устройства поперечной компенсации реактивной мощности. Схема питания контактной сети – параллельная.

Рассматриваемый участок включает пост секционирования Артем, и пункт параллельного соединения.

В результате расчета по графику движения, ограничивающими параметрами участка Надеждинская - Смоляниново является уровень напряжения на токоприемнике электровоза: 15,4 кВ при минимально-допустимом уровне напряжения в 21 кВ и коэффициент нагрузки тяговых трансформаторов 2,13 при максимально-допустимом значении 2.

Необходимо отметить, что на рассматриваемом участке зафиксирован минимальный уровень напряжения из все исследованных участков.

Мероприятия по усилению СТЭ участка Надеждинская - Смоляниново и результаты этих мероприятий представлены в таблице 4.3.

Таблица 4.3 – Мероприятия по усилению СТЭ участка Надеждинская - Смоляниново

Таким образом, для осуществления на участке Надеждинская - Смоляниново заданного суточного графика необходимо принять меры по усилению, указанные в таблице 4.3.

4.5 Усиление участка Смоляниново – Находка

Участок Смоляниново – Находка состоит из пяти тяговых подстанций. Межподстанционные зоны этого участка вместе с их длинами приведены в таблице 4.4

Таблица 4.4 – Межподстанционные зоны участка Ружино – Уссурийск

Наибольшей длиной обладает межподстанционная зона между ЭЧЭ Партизанск и ЭЧЭ Находка. При этом, расстояния между тяговыми подстанциями этого участка не превышают 50 км. Следовательно, можно сделать вывод, что длины межподстанционных зон не являются основным фактором, из-за которого участок Смоляниново – Находка является ограничивающим.

Профиль участка изображен на рисунке 4.8.

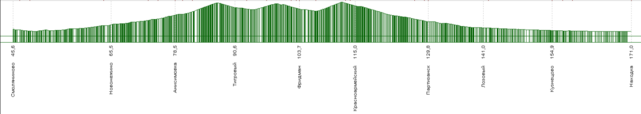

Рисунок 4.8 – Профиль участка Смоляниново – Находка

Практически всю длину участка занимают два протяженных подъема, образующих возвышенность. Это делает профиль рассматриваемого участка крайне сложным и оказывает негативное влияние на пропускную способность участка.

На участке Смоляниново – Находка, используются контактные подвески ПБСМ-70+МФ-100 и М-95+МФ-100+А-185.

Устройства тяговых подстанций участка Смоляниново – Находка указаны на рисунке 4.9.

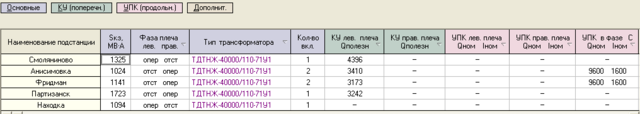

Рисунок 4.9 – Параметры тяговых подстанций участка Смоляниново – Находка

На ЭЧЭ Фридман и ЭЧЭ Анисимовка в работе находятся два тяговых трансформатора, а также, в фазе «С», установлены устройства продольной компенсации реактивной мощности. На всех тяговых подстанциях, кроме ЭЧЭ Находка, эксплуатируются устройства поперечной компенсации реактивной мощности. Рассматриваемый участок включает четыре поста секционирования. На межподстанционной зоне Анисимовка – Фридман реализована параллельная схема питания контактной сети, на остальных межподстанционных зонах участка – узловая.

В результате расчета, можно сделать вывод, что участок Смоляниново – Находка обладает наименьшей пропускной способностью по сравнению со всеми исследованными участками. При расчете графика движения не один из контролируемых параметров не находился в допустимых пределах. Мероприятия по усилению СТЭ участка Смоляниново – Находка и результаты этих мероприятий представлены в таблице 4.5.

Таблица 4.5 – Мероприятия по усилению СТЭ участка Смоляниново – Находка

При помощи известных способов усиления не удалось добиться необходимой пропускной способности на участке Смоляниново – Находка. Несмотря на все примененные меры, рассматриваемый участок не обеспечивает необходимой, для заданного графика, пропускной способности.

4.6 Усиление участка Находка – Находка Восточная

Участок Находка – Находка Восточная включает одну межподстанционную зону и две тяговые подстанции.

Длина межподстанционной зоны равняется 24,6 км, что является относительно небольшим значением. Профиль рассматриваемого участка содержит резкий перепад высот. Это является одной из причин, по которой участок Находка – Находка Восточная является ограничивающим.

Профиль участка изображен на рисунке 4.10.

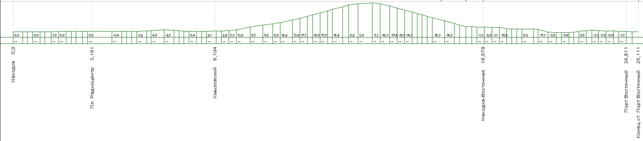

Рисунок 4.10 – Профиль участка Находка – Находка Восточная

Устройства тяговых подстанций участка Находка – Находка Восточная указаны на рисунке 4.11.

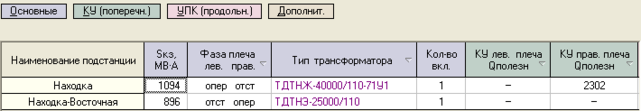

Рисунок 4.11 – Параметры тяговых подстанций участка Находка – Находка Восточная

На данном участке эксплуатируется контактная подвеска ПБСМ-70+МФ-100. На ЭЧЭ Находка Восточная установлен тяговый трансформатор мощностью 25000 кВА. Также на ЭЧЭ Находка применяется устройство параллельной компенсации реактивной мощности. Учитывая оборудование, эксплуатируемое на тяговых подстанция и контактной сети, данный участок является наиболее плохо оснащенным из рассмотренных, что вызвало неспособность осуществить заданный график на этом участке.
