Рисунок Б.1 – Принципиальная схема 220 – 4Н
Рисунок Б.2 – Принципиальная схема РУ – 27,5 кВ

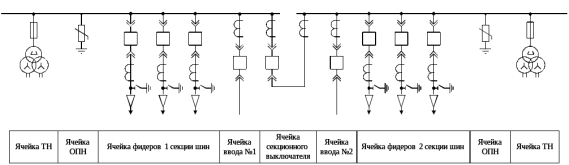

Рисунок Б.3 – Типовая схема главных цепей КРУ D-12P
Рисунок Б.4 – Расчётная схема тяговой подстанции
Рисунок Б.5 – Схема замещения тяговой подстанции

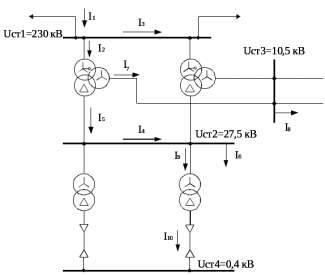

Рисунок Б.6 – Расчетная схема максимальных рабочих
токов присоединений ТП тяговой подстанции
ПРИЛОЖЕНИЕ В
(обязательное)
Таблица В.1 –Расчет теплового импульса
| Наименование РУ |
|
|
|
|
|
| РУ–220 кВ | 8,46 | 2,5 | 2,6 | 0,030 | 188,23 |
| РУ–27,5 кВ Вводы Фидер | 11,28 | 1,0 0,5 | 1,1 0,6 | 0,020 | 142,51 78,89 |
| РУ–10,5 кВ Вводы Фидер | 17,99 | 1,5 1,0 | 1,6 1,1 | 0,010 | 521,06 359,24 |
| РУ–0,4 кВ | 14,43 | 0,0 | 0,1 | 0,058 | 22,03 |
, кА
, с
, с
, с
,
Таблица В.2–Выбор сечения сборных шин
| Наименование РУ | Тип провода | Длительный режим | Проверка по режиму КЗ | ||
|
| Принятое сечение, |
| |||
| Ввод ТП | АС 120/27 | 375 | 120 | 120 | |
| Ввод трансформатора | АС 120/27 | 375 | 120 | 120 | |
| Перемычка между вводами | АС 120/27 | 375 | 120 | 120 | |
| Ввод 27,5 кВ | 2АС 150/24 | 900 | 300 | 300 | |
| Фидер 27,5 кВ | 2АС 95/16 | 660 | 190 | 190 | |
| Ввод 10,5 кВ | 2М 95 | 840 | 190 | 190 | |
| Фидер 10,5 кВ | М 120 | 485 | 120 | 120 | |
, А
,
281,15Таблица В.3 – Выбор выключателей
| Наименование РУ | Тип выключателя | Привод |
|
|
|
|
|
| Ввод 220 кВ | ВГТ–220ІІ 40/2000УХЛ–1 | ППрК–1400 | 220 | 281,15 | 8,46 | 4,79 | 188,23 |
| Ввод РУ – 27,5 кВ | ВБЭС–35І ІІ 25/1000УХЛ–1 | ППрС–500 | 27,5 | 891,44 | 11,28 | 9,57 | 142,51 |
| ФКС 27, 5 кВ и запасной выключатель | ВВС–35ІІ 20/1000УХЛ–1 | ПЭМУ–500 | 27,5 | 655,03 | 11,28 | 9,57 | 78,89 |
| ДПР и ввод ТСН | ВБЭС–35ІV 20/630УХЛ–2 | ПЭМУ–500 | 27,5 | 48,50 | 11,28 | 9,57 | 78,89 |
Таблица В.4 – Выбор разъединителей
| Наименование РУ | Тип аппарата | Привод |
|
|
|
|
|
| Ввод 220 кВ | РГП–2–220/1000 УХЛ–1 | ПД–14УХЛ1 | 220 | 281,15 | 20,58 | 8,46 | 188,23 |
| Перемычка между вводами | РГП–2–220/1000 УХЛ–1 | ПД–14УХЛ | 220 | 140,58 | 20,58 | 8,46 | 188,23 |
| Ввод ВН трансформатора | РГП–1–220/1000 УХЛ–1 | ПД–14УХЛ1 | 220 | 140,57 | 20,58 | 8,46 | 188,23 |
| Вводы в РУ-27,5 кВ и шины РУ-27,5 кВ | РГ–В–2–35/1000 УХЛ–2 | ПД–14УХЛ1 | 27,5 | 891,44 | 25,52 | 11,28 | 142,51 |
| Фидер КС | РГ–В–1(2)–35/1000 УХЛ–2 | ПД–14УХЛ1 | 27,5 | 655,03 | 25,52 | 11,28 | 78,89 |
| ДПР, ТСН | РГ–В–1–35/1000 УХЛ–2 | ПД–14УХЛ1 | 27,5 | 655,03 | 25,52 | 11,28 | 78,89 |
Таблица В.5 – Выбор трансформаторов тока
| Наименование РУ | Тип трансформатора тока | Класс точности |
|
|
|
|
| Ввод 220 кВ | ТВ–220–І–0,5/10Р–300/5 У1 | 0,5 | 220 | 281,15 | 20,58 | 188,23 |
| Ввод РУ – 27,5 кВ | ТОЛ–35–ІІІ–0,2/10Р–1000/5 У1 | 0,2 | 27,5 | 891,44 | 25,52 | 142,51 |
| Фидер КС | ТОЛ–35–ІІІ–0,2/10Р–1000/5 У1 | 0,2 | 27,5 | 655,03 | 25,52 | 78,89 |
| ТСН, ДПР | ТОЛ–35–ІІІ–0,2/10Р–500/5 У1 | 0,2 | 27,5 | 48,50 | 25,52 | 78,89 |
Приложение В.6 –Объем измерений для РУ–220 кВ
| Приборы | Тип | Число кату-шек напряжения | Кол-во приборов | Потребляемая мощность одной катушки, ВА | cos | Общее потребление мощности | |||
| Р, Вт | Q, квар | ||||||||
| Счетчик активной энергии | Меркурий 234 ART | 1 | 2 | 4,0 | 0,5 | 4,00 | 16 | ||
| Счетчик реактивной энергии | Меркурий 234 ART | 1 | 2 | 4,0 | 0,5 | 4,00 | 16 | ||
| Итого | 8,00 | 32 | |||||||
Приложение В.7 –Объем измерений для РУ–27,5 кВ
| Приборы | Тип | Число кату-шек | Количество приборов | Потребляемая мощность одной катушки, ВА | cos | Общее потребление мощности | |||
| Р, Вт | Q, квар | ||||||||
| Счетчик активной энергии | Меркурий 234 ART | 1 | 12 | 4,0 | 0,5 | 24,00 | 40,5 | ||
| Счетчик реактивной энергии | Меркурий 234 ART | 1 | 8 | 4,0 | 0,5 | 16,00 | 25,5 | ||
| Микропроцессорное реле защиты фидера 27,5 кВ | Сириус-ЖД-ФВВ | 1 | 6 | 4,0 | 1 | 24,00 | - | ||
| Итого | 64,00 | 66 | |||||||
Приложение В.8 –Объем измерений для РУ–10,5 кВ
| Приборы | Тип | Число кату-шек напряжения | Количество приборов | Потребляемая мощность одной катушки, ВА | cos | Общее потребление мощности | |||
| Р, Вт | Q, квар | ||||||||
| Счетчик активной энергии | Меркурий 234 ART | 1 | 6 | 4,0 | 0,5 | 12,00 | 20,8 | ||
| Счетчик реактивной энергии | Меркурий 234 ART | 1 | 6 | 4,0 | 0,5 | 12,00 | 20,8 | ||
| Итого | 24,00 | 41,6 | |||||||
Таблица В.9 –Характеристики УЗП-100-220
| Параметр | Значение |
| Входное напряжение, В | 220 |
| Мощность устройства, кВт | 15 |
| Отклонение входного напряжения, % | ± 15% |
| Частота, Гц | 47–63 |
| Выходное напряжение, В | 220 |
| Основные режимы работы устройства | Режим стабилизации выходного напряжения; режим стабилизации выходного тока |
| Электрическая прочность изоляции между входом и выходом | 2500 В |
| Максимальный ток, А | 50 |
Таблица В.10–Присоединенная мощность потребителей собственных нужд
| Назначение присоединений |
|
|
|
кВт |
|
| Электропечи отопления | 1,00 | 0,70 | 1,00 | 0,70 | 0,00 |
| Резервное питание шкафа СН от дизель-генератора | 75,00 | 1,00 | 0,70 | 75,0 | 76,52 |
| Подзарядный агрегат | 13,00 | 1,00 | 0,93 | 13,00 | 5,14 |
| Пожарная сигнализация. Установка ППС–1 | 0,10 | 1,00 | 0,70 | 0,10 | 0,10 |
| Моторы вентиляторов В2 и П2 помещения дизель–генератора | 1,20 | 0,60 | 0,80 | 0,72 | 0,54 |
| Подзарядное устройство аккумуляторной дизель–генератора | 0,80 | 1,00 | 0,90 | 0,80 | 0,39 |
| Переключатель аварийного освещения подстанции | 0,80 | 1,00 | 1,00 | 0,80 | 0,00 |
| Шлейф питания приводов, выключателей 220 кВ. | 3,40 | 1,00 | 1,00 | 3,40 | 0,00 |
| Подогрев приводов разъединителей ОРУ–220 кВ | 10,00 | 1,00 | 1,00 | 10,00 | 0,00 |
| Подогрев приводов выключателей ОРУ–220 кВ | 2,40 | 1,00 | 1,00 | 2,40 | 0,00 |
| Подогрев приводов выключателей ОРУ–27,5 кВ | 12,80 | 1,00 | 1,00 | 12,80 | 0,00 |
| Подогрев шкафов собственных нужд | 6,00 | 1,00 | 1,00 | 6,00 | 0,00 |
| Подогрев выключателей ОРУ–27,5 Секция 1и Секция 2 | 38,80 | 1,00 | 1,00 | 38,80 | 0,00 |
| Подогрев выключателей 220 кВ | 6,00 | 1,00 | 1,00 | 6,00 | 0,00 |
| Подогрев выключателей 10 кВ КРУН СЦБ | 14,00 | 1,00 | 1,00 | 14,00 | 0,00 |
| Подогрев приборных отсеков КРУН СЦБ | 5,00 | 1,00 | 1,00 | 5,00 | 0,00 |
| Трансформатор фидера СЦБ №1 и СЦБ №2 | 80,00 | 1,00 | 1,00 | 80,00 | 0,00 |
| Освещение шкафов собственных нужд | 1,00 | 0,70 | 1,00 | 0,70 | 0,00 |
| Насос для откачки воды из баков для слива масла | 10,00 | 0,60 | 0,80 | 6,00 | 7,50 |
| Резерв | 10,00 | 1,00 | 1,00 | 10,00 | 0,00 |
| Итого | 301,62 | 91,21 |
, кВА
,
, кВАТаблица В.11 – Результаты расчета токов короткого замыкания
| Точка кз |
|
|
|
|
|
|
| К1 | 230,0 | 24,85 | 5,34 | 4,62 | 4,65 | 12,98 |
| К2 | 27,5 | 1,53 | 10,37 | 8,98 | – | 25,22 |
| К3 | 10,5 | 0,35 | 17,32 | 14,99 | – | 42,13 |
, кВ
, Ом
, кА
, кА
, кА
, кАПРИЛОЖЕНИЕ Г
