Задание нагрузок на модель:

1 загружение (постоянное) - собственный вес каркаса здания;

2 загружение (постоянное) - конструкция пола, конструкция покрытия, конструк­ция стен;

3 загружение (временное кратковременное) - полезная на покрытия, перекры­тия;

4 загружение (временное кратковременное) - снег на покрытиях;

5 загружение (временное кратковременное) - ветровая нагрузка вдоль осей А-Г;

6 загружение (временное кратковременное) - ветровая нагрузка вдоль осей 1-11;

7 загружение (временное кратковременное) - вертикальная нагрузка от грунта от стоянки пожарной машины

Нагрузки 5, 6 - взаимоисключающие.

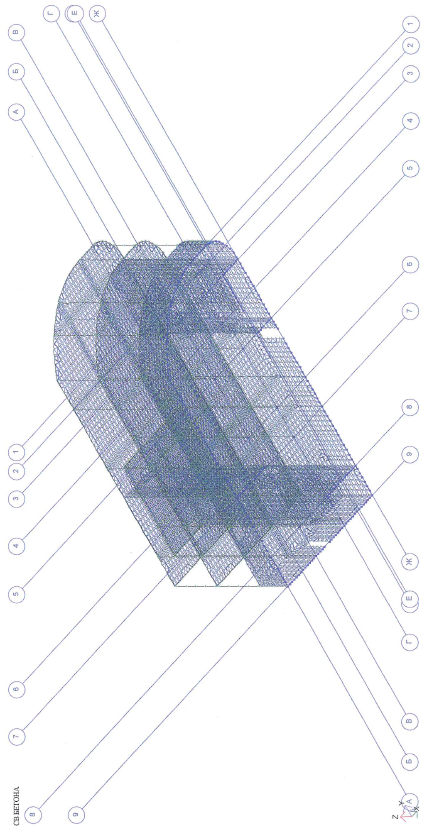

Рисунок 2.1 – Конечно-элементная модель здания

Статический расчет модели.

Конструктивный расчет модели и определение требуемого армирования элементов.

Для определения усилий в элементах, перемещений использовались сле­дующие сочетания:

1 сочетание: 1.0 · (1 загр.) + 1.0 · (2 загр.) + 0.95 · (3 загр.) + 0.95 · (4 загр.) + 0.9 · (5 загр.) + 0.95 · (7 загр.);

2 сочетание: 11.0 · (1 загр.) + 1.0 · (2 загр.) + 0.95 · (3 загр.) + 0.95 · (4 загр.) + 0.9 · (6 загр.) +0.9 · (7 загр.);

3 сочетание: 1.0 · (1 загр.) + 1.0 · (2 загр.) + 0.95 · (3 загр.) + 0.95 · (4 загр.) + 0.9 · (7 загр.);

4 сочетание: 1.0 · (1 загр.) + 1.0 · (2 загр.) + 0.95 · (3 загр.) + 0.9 · (5 загр.) + 0.9 · (7 загр.);

5 сочетание: 1.0 · (1 загр.) + 1.0 · (2 загр.) + 0.95 · (3 загр.) + 0.9 · (6 загр.) + 0.9 · (7 загр.);

6 сочетание: 1.0 · (1 загр.) + 1.0 · (5 загр.) + 0.95 · (3 загр.)

2.2 Результаты статического расчёта элементов схемы

2.2.1 Протокол расчёта

ПРОТОКОЛ РАСЧЕТА от 05/05/2016

Version: 9.6, Processor date: 30/06/2009

Computer: Genuinelntel 2.67GHz, RAM: 2012 MB

Open specifications for Multi-Processing

09:10 65_ Фиксированнаяпамять -1199 МБ, виртуальнаяпамять -1199 МБ.

09:10 173_ Исходныеданные.

ФайлC:\PROGRAMFILESMJRASOFT\LIRA9.6\LDАТА\Магазин 1-3.TXT

09:10 168_ Ввод исходных данных основной схемы.

09:10 10_ Формирование форматов данных.

09:10 466_ Контроль исходных данных _1. Суперэлемент типа 2000.

09:10 12_ Контроль исходных данных _2. Суперэлемент типа 2000.

09:10 98_ Из системы уравнений исключено 9279 неизвестных.

X-0. Y-0. Z-0. UX-1066. UY-1177. UZ-7036.

09:10 1_ Данные записаны в файл расчета

C:\PROGRAM FILES\LIRA SOFT\LIRA 9.6\LWORK\Maraзин 1-3#00.магазин 1-3

09:10 523_ Упорядочение матрицы жесткости основной схемы.

Построение графа матрицы.

09:10 210_ Проверка графа матрицы.

09:10 105_ Упорядочение матрицы при помощи алгоритма минимальной степени.

09:10 210_ Проверка графа матрицы.

09:10 562_ Перенумерация в схеме

09:10 520_ Информация о расчетной схеме суперэлемента типа 2000.

• порядок системы уравнений 56841

• ширина ленты 56703

• количество элементов 12131

• количество узлов 11263

• количество загружений 7

• плотность матрицы 1%

• количество суперузлов 0

• дисковая память: 51.562 М

09:10 522_ Ресурсы необходимые для выполнения расчета

1. Дисковая память: 207.589 М

форматы данных 9.000 М

матрица жесткости основной схемы 51.562 М

матрицы жесткости суперэлементов 0.000 М

динамика (f04) 0.000 М

перемещения (f07) 3.036 М

усилия (f08) 3.105 М

реакции (f09) 7.213 М

расчетные сочетания (f10) 133.673 М

2. Ориентировочное время расчета 0.32 мин.

Гаусс 0.25 мин.

динамика 0.00 мин.

расчетные сочетания 0.04 мин.

устойчивость 0.00 мин.

09:10 575_ Формирование матрицы жесткости основной схемы.

09:10 578_ Разложение матрицы жесткости основной схемы.

Ориентировочное время работы 1 мин.

09:11 39_ Контроль решения основной схемы.

09:11 502_ Накопление нагрузок основной схемы.

09:11 37_ Суммарные узловые нагрузки на основную схему

X Y Z UX UY UZ

1- 0.0 0.0 1.278+3 7.251-3 -1.798-4 -1.634-6

2- -1.452 1.449 1.165+3 3.830-2 2.384-2 3.755-3

3- 0.0 0.0 4.449+2 3.609-3 3.682-3 0.0

4- 0.0 0.0 5.787+1 1.612-3 9.630-5 0.0

5- 0.0 -9.327 0.0 0.0 0.0 0.0

6- -2.882+1 -8.024 0.0 -1.599-4 -8.598-5 -4.650-5

7- -2.860 2.832 2.567-6 3.579-2 2.677-2 4.878-3

09:11 580_ Вычисление перемещений в основной схеме.

09:11 268_ Загружение. Работа внешних сил

1 4.613-1

2 4.702-1

3 1.569-1

4 7.205-3

5 4.115-4

6 3.326-3

7 4.741-3

09:11 48_ Вывод перемещений.

09:11 586_ Вычисление усилий в основной схеме.

09:11 73_ Вывод усилий.

09:11 604_ Выбор расчетных сочетаний усилий в основной схеме.

09:11 7_ ЗАДАНИЕ ВЫПОЛНЕНО. Время расчета 0.80 мин.

2.3 Результаты статического и динамического расчёта

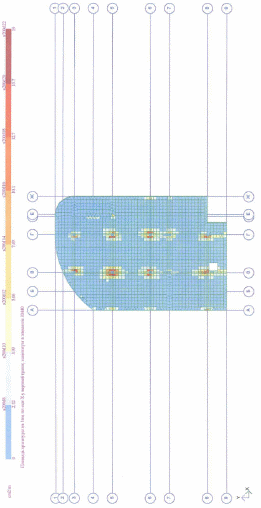

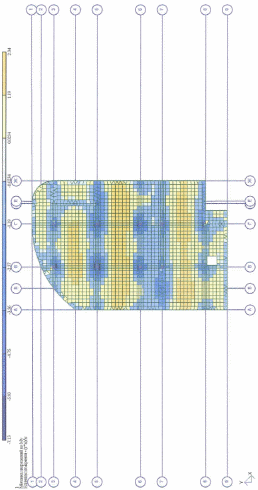

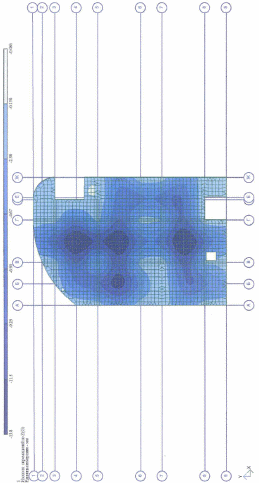

Рисунок 2.2 – Вертикальные перемещения плиты перекрытия на отм. 0.000 (сочетание 1)

Рисунок 2.3 – Вертикальные перемещения плиты перекрытия на отм. +4.200 (сочетание 1)

Рисунок 2.4 – Вертикальные перемещения плиты перекрытия на отм. +8.400 (сочетание 1)

Максимальный прогиб (плита покрытия) составил 14.3 мм.

14.3 мм <30 мм (L=6м).

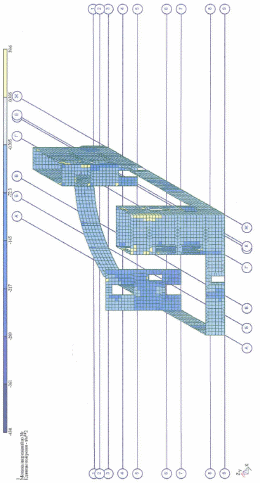

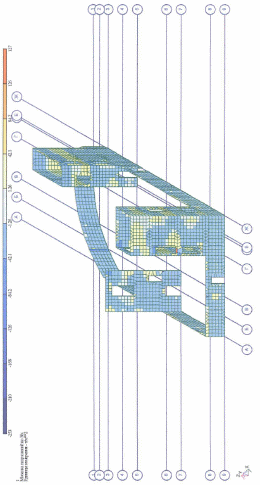

Рисунок 2.5 – Стены. Изополя усилий Nx(сочетание 1)

Рисунок 2.6 – Стены. Изополя усилий Ny(сочетание 1)

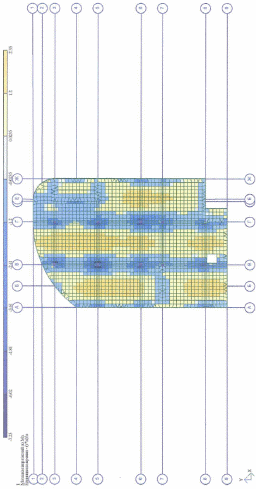

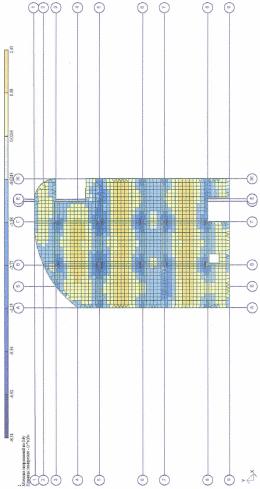

Рисунок 2.7 – Плита перекрытия на отм. 0.000. Изополя усилий Mx(сочетание 1)

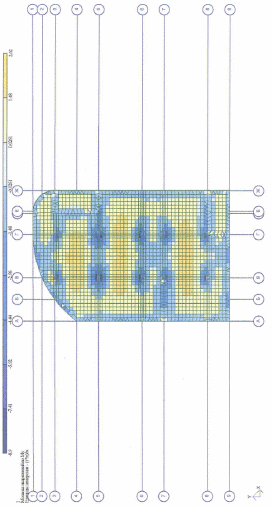

Рисунок 2.8 – Плита перекрытия на отм. 0.000. Изополя усилий My(сочетание 1)

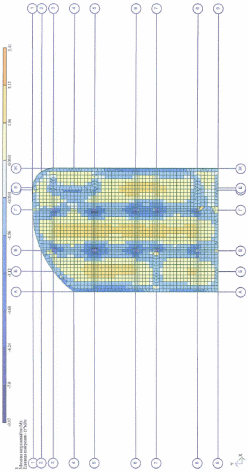

Рисунок 2.9 – Плита перекрытия на отм. +4.200. Изополя усилий Mx(сочетание) 1)

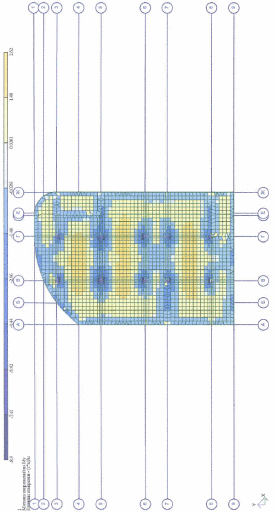

Рисунок 2.10 – Плита перекрытия на отм. +4.200. Изополя усилий My(сочетание 1)

1)

Рисунок 2.11 – Плита перекрытия на отм. +8.400. Изополя усилий Mx(сочетание 1)

1)

1)

Рисунок 2.12 – Плита перекрытия на отм. +8.400. Изополя усилий My(сочетание 1)

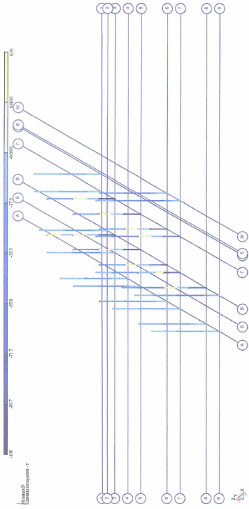

Рисунок 2.13 – Колонны. Усилия N(сочетание 1)

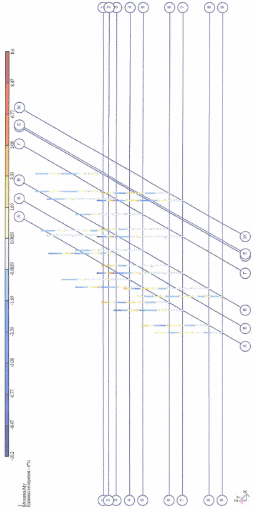

Рисунок 2.14 – Колонны. Усилия My(сочетание 1)

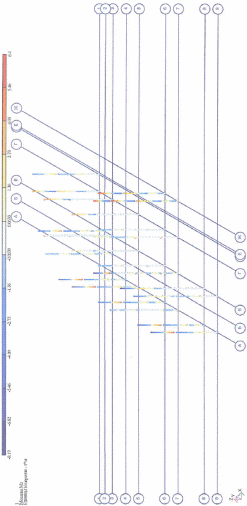

Рисунок 2.15 – Колонны. Усилия Mz(сочетание 1)

2.4 Результаты армирования

2.4.1 Исходные данные

Расчет производился в соответствии с требованиями [28]. Подбор арматуры производился по РСУ.

Бетон:

Класс бетона: В25

Начальный модуль упругости: Е_b = 3060000.От/м²;

Расчетное сопротивление осевому сжатию: b = 1480.0 т/м²;

Расчетное сопротивление осевому растяжению: R_bt = 107.От/м²;

Нормативное сопротивление осевому сжатию: R_bn = 1890.0 т/м²;

Нормативное сопротивление осевому растяжению: R_btn = 163.0 т/м².

Арматура:

Класс арматуры: А400С

Модуль упругости: E_s = 20000000.0 т/м²;

Расчетное сопротивление растяжению продольной арматуры: R_s = 36500.0 т/м²;

Расчетное сопротивление растяжению поперечной арматуры: R_sw = 29000.0 т/м²;

Расчетное сопротивление сжатию: R_sc = 37500.0 т/м².

Коэффициенты:

Произведение коэффициентов работы бетона (кроме ϒ_b2, ϒ_b4) для стен, колонн -0.85.

(ϒ_b1 = 1, ϒ_b3=0.85, ϒ_b5=1, ϒ_b6=1, ϒ_b7=1, ϒ_b8=1, ϒ_b9=1, ϒ_b10=1, ϒ_b11=1, ϒ_b12=1)

Для остальных элементов произведение коэффициентов работы арматуры - 1.

Расстояние от грани элемента до центра тяжести арматуры: для стен, перекрытий 40мм; для колонн 50мм; для балок 60мм.

Предельно-допустимая ширина раскрытия трещин: а_crc1 = 0.4мм, а_crc2 = 0.3мм.

Краткое описание модулей армирования:

Модуль «ОБОЛОЧКА» предназначен для подбора арматуры тонкостенных железобетонных элементов, в которых действуют изгибающие и крутящие моменты, осевые и перерезывающие силы (элементы оболочки). Подбор продольной арматуры осуществлен исходя из условий прочности и трещиностойкости по направлениям X и Y на один погонный метр.

A_S1 - площадь нижней арматуры по направлению X (см²/м);

A_S2 - площадь верхней арматуры по направлению X (см²/м);

A_S3 - площадь нижней арматуры по направлению Y (см²/м);

A_S4 - площадь верхней арматуры по направлению Y (см²/м);

A_SW1 - поперечная арматура по направлению Х (см²/м);

A_SW2 - поперечная арматура по направлению Y (см²/м);

Рисунок 2.16 – Расположение арматуры A_S1, A_S2, A_S3, A_S4 в пластине

Рисунок 2.17 – Расположение арматуры A_U1, A_U2, A_U3, A_U4 в стержневых элементах

2.4.2 Армирование плиты перекрытия на отм. 0.000

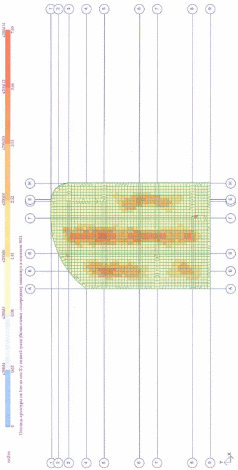

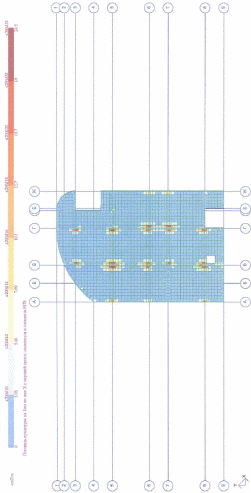

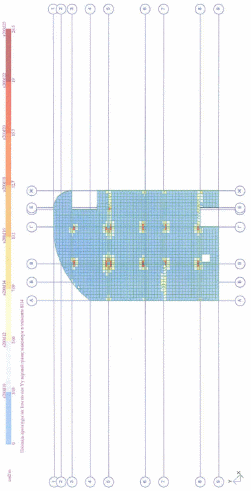

Рисунок 2.18 – Плита перекрытия на отм. 0.000. Армирование у нижней грани по оси X

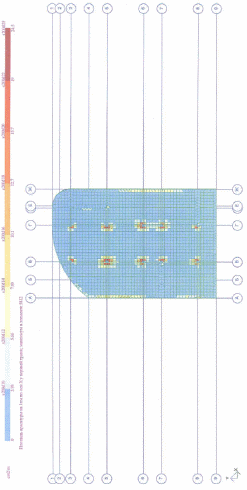

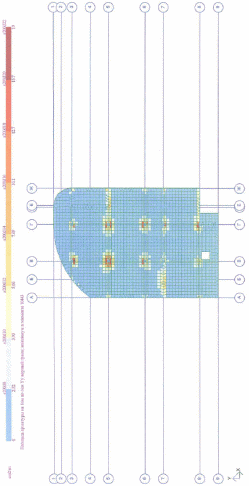

Рисунок 2.19 – Плита перекрытия на отм. 0.000. Армирование у верхней грани по оси X

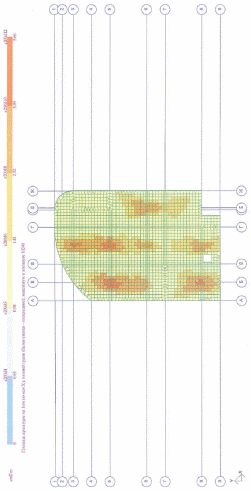

Рисунок 2.20 – Плита перекрытия на отм. 0.000. Армирование у нижней грани по оси Y

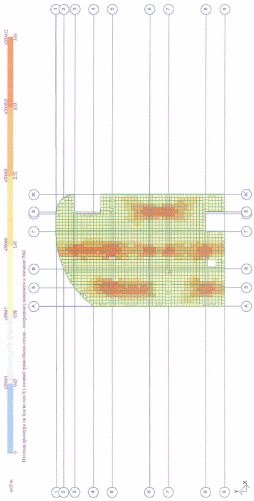

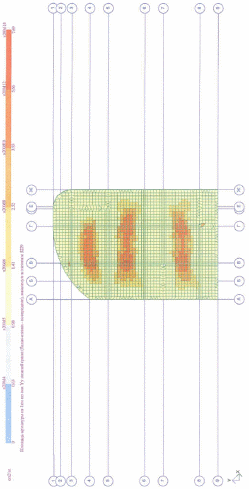

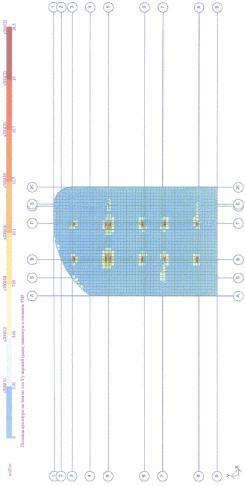

Рисунок 2.21 – Плита перекрытия на отм. 0.000. Армирование у верхней грани по оси Y

2.4.3 Армирование плиты перекрытия на отм. +4.200

Рисунок 2.22 – Плита перекрытия на отм. +4.200. Армирование у нижней грани по оси X

Рисунок 2.23 – Плита перекрытия на отм. +4.200. Армирование у верхней грани по оси X

Рисунок 2.24 – Плита перекрытия на отм. +4.200. Армирование у нижней грани по оси Y

Рисунок 2.25 – Плита перекрытия на отм. +4.200. Армирование у верхней грани по оси Y

2.4.4 Армирование плиты перекрытия на отм. +8.400

Рисунок 2.26 – Плита перекрытия на отм. +8.400. Армирование у нижней грани по оси X

Рисунок 2.27 – Плита перекрытия на отм. +8.400. Армирование у верхней грани по оси X

Рисунок 2.28 – Плита перекрытия на отм. +8.400. Армирование у нижней грани по оси Y

Рисунок 2.29 – Плита перекрытия на отм. +8.400. Армирование у верхней грани по оси Y

2.4.5 Армирование колонн

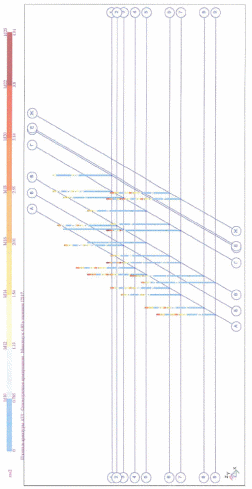

Рисунок 2.30 – Колонны. Симметричное продольное армирование

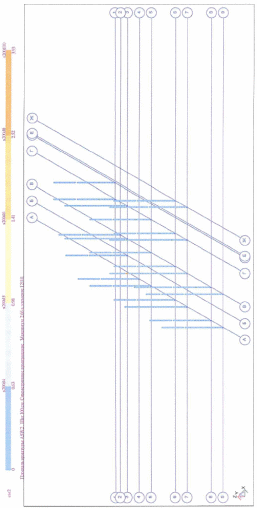

Рисунок 2.31 – Колонны. Поперечное армирование
