ПРИЛОЖЕНИЕ Б

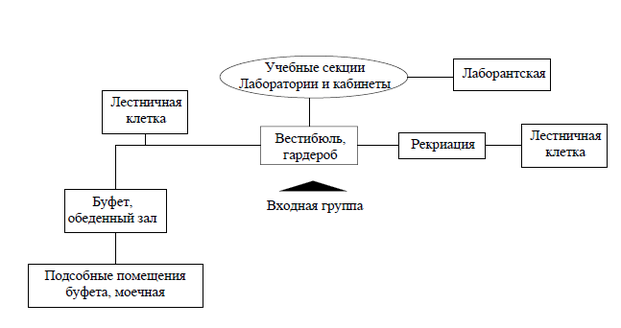

Функциональная схема проектируемого здания Рис. 1 – Функциональная схема первого этажа
ПРИЛОЖЕНИЕ В
Таблица В.1 - Санитарно – гигиенические требования
Наименование требований | Принятые характеристики (краткое описание с пояснениями) | Источник, из которого необходимо взять характеристику | |
1. Температура воздуха в учебных кабинетах, лабораториях | Температура внутреннего воздуха tв, С0 | Кратность, м3/ч | [3, таблица 7.2] |
18-20 | 90 | ||
2. Возможная ориентация здания по сторонам света в зависимости от планировочной структуры здания и требования инсоляции | Основной системой естественного освещения учебных помещений является боковое левостороннее. Направление основного светового потока не должно быть спереди и сзади от обучающихся. При глубине учебных помещений более 6 метров обязательно устройство правостороннего подсвета. В учебно-производственных мастерских, актовых и спортивных залах применяют системы освещения (боковое – одно, двух- и трехстороннее) и комбинированное (верхнее и боковое). | [3, таблица п.7.8] | |
3.Требования к естественной освещенности помещений, предельные длины коридоров. |
Ширина коридора должна быть не менее 2,0 м при длине | [3. Таб.13] | |
4. Глубина, ширина соотношение и высота помещений; высота этажей | Длина помещений L В - ширина помещений. В : L Нэт- высота этажа; Нэт=4,0м Нп- высота помещения; Нп | [3] | |
5. Требования к пространственному размещению (использование подвалов, цокольных этажей и т.п.) | Учебные помещения, лаборатории, мастерские, столовые, буфеты и медицинские кабинеты не следует размещать в подвальных и цокольных этажах зданий. | [3] | |
6. Нормы допустимого шума в основных помещениях и требования к Jв и Jу (индекс звукоизоляции) перегородок, стен, перекрытий, дБ | Для межаудиторных перегородок Jв=50дБ Стены между лабораториями Jв=100дБ | [4] |
ПРИЛОЖЕНИЕ Г
Выбор конструктивной схемы здания и требований ЕМС
Рисунок 1 - Конструктивная схема здания
ПРИЛОЖЕНИЕ Д
Обоснование выбора конструктивных элементов здания
Рисунок 1 – Сечение наружной несущей стены
ПРИЛОЖЕНИЕ Е
Характеристика площадки строительства
II захватка
I захватка

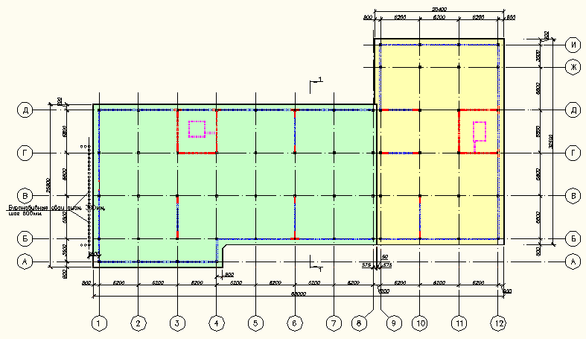

Рис. 1 Схема разделения производства работ на захватки
ПРИЛОЖЕНИЕ Ж
Потребность в материалов, трудоемкость и машиноемкость производства работ
Таблица Ж.1 - Ведомость потребности в конструкциях, изделиях, материалах
Обоснование | Наименование Работ | Ед. изм. | Объем работ | Наименование материалов и ресурсов | Ед. изм. | Норма на ед. | Общее кол-во |
Нулевой цикл | |||||||
01-01-030-02 | Разработка грунта с перемещением до 10 м бульдозерами мощностью: 59 кВт (80 л.с.) | 1000 м3 грунта | 0,519 | ||||
01-01-010-26; 01-01-013-32 | Разработка грунта в отвал экскаваторами типа "ATLAS", "VOLVO", "KOMATSU", "HITACHI", "LIEBHER" с ковшом вместимостью 0,65 (0,5-1) м3, вместимостью 0,5 (0,5-0,63) м3 | 1000 м3 грунта | 3,932 | ||||
01-02-057-02 | Разработка грунта вручную | 100 м3 грунта | 2,66 | ||||
01-01-033-02; 01-01-033-08 | Засыпка траншей и котлованов бульдозером | 1000 м3 грунта | 2,712 | ||||
01-02-061-02 | Засыпка вручную траншей, пазух котлованов и ям | 100 м3 грунта | 0,53 | ||||
01-02-005-01 | Уплотнение грунта пневматическими трамбовками | 100 м3 уплотненного грунта | 2,712 | ||||
04-01-037-02 | Шнековое бурение скважин станками типа ЛБУ-50 глубиной бурения до 10 м | 100 м бурения скважины | 1,47 | ||||
05-01-095-08 | Установка в скважины в мерзлых и вечномерзлых грунтах: стальных свай объемом до 0,55 м3 | 1 м3 свай | 15,55 | Трубы стальные электросварные прямошовные | м | 14,437 | 224,51 |
Раствор марки: 200 | м3 | 1,38 | 21,46 | ||||
06-01-001-01 | Устройство бетонной подготовки | 100 м3 бетона | 1,931 | Бетон тяжелый класс В12,5 (М150) | м3 | 102 | 197 |
06-01-001-16 | Устройство фундаментных плит железобетонных: плоских | 100 м3 бетона, бутобетона и железобетона в деле | 12,41 | Арматурные сетки сварные | т | 16,9428 | 210,26 |
Бетон тяжелый класс В25 (М350) | м3 | 101,5 | 1259 |
Продолжение таблицы Ж.1
06-01-026-01 | Устройство бетонных колонн в деревянной опалубке | 100 м3 железобетона в деле | 0,2324 | Арматурные сетки сварные | т | 31,4974 | 7,32 |
Бетон тяжелый класс В25 (М350) | м3 | 102 | 23,7 | ||||
06-01-034-01 | Устройство фундаментных балок | 100 м3 железобетона в деле | 1,167 | Арматурные сетки сварные | т | 10,317 | 12,04 |
Бетон тяжелый класс В25 (М350) | м3 | 101,5 | 118,5 | ||||
06-01-018-01 | Устройство деформационного осадочного шва фундаментов под оборудование с заполнением битумом | 100 м шва | 0,225 | Асбест хризотиловый марки: К-6-30 | т | 0,1 | 0,0225 |
Битумы нефтяные строительные изоляционные | т | 0,3102 | 0,0698 | ||||
Порошок минеральный | т | 0,1 | 0,0225 | ||||
06-01-031-04; 06-01-092-01 | Устройство железобетонных стен и перегородок | 100 м3 железобетона в деле | 1,9618 | Арматурные сетки сварные | т | 18,529 | 36,352 |
Бетон тяжелый класс В25 (М350) | м3 | 101,5 | 199,1 | ||||
08-01-003-03, 08-01-003-05 | Гидроизоляция стен, фундаментов оклеечная | 100 м2 изолируемой поверхности | 23,6782 | Мастика битумная кровельная горячая | т | 0,43 | 10,075 |
Гидроизол | м2 | 222,78 | 5275 | ||||
06-01-041-03; 06-01-041-01 | Устройство перекрытий безбалочных | 100 м3 в деле | 2,9714 | Арматурные сетки сварные | т | 21,646 | 64,32 |
Бетон тяжелый класс В25 (М350) | м3 | 101,5 | 301,6 | ||||
06-01-068-01 | Устройство деформационных швов в емкостных сооружениях с применением: резиновых прокладок | 100 м шва | 0,208 | Битумы нефтяные строительные изоляционные | т | 0,32 | 0,0666 |
Прокладки резиновые (пластина техническая прессованная) | кг | 360 | 74,88 | ||||
Надземная часть здания | |||||||
06-01-026-04 | Устройство железобетонных колонн в деревянной опалубке | 100 м3 железобетона в деле | 1,613596 | Арматурные сетки сварные | т | 19,512 | 31,4854 |
Бетон тяжелый класс В25 (М350) | м3 | 101,5 | 163,8 | ||||
06-01-034-01 | Устройство фундаментных балок | 100 м3 железобетона в деле | 3,610837 | Арматурные сетки сварные | т | 45,865 | 165,6111 |
Бетон тяжелый класс В25 (М350) | м3 | 101,5 | 366,5 |
Продолжение таблицы Ж.1
06-01-041-01 | Устройство перекрытий безбалочных толщиной: до 200 мм на высоте от опорной площади до 6 м | 100 м3 железобетона в деле | 15,862069 | Арматурные сетки сварные | т | 16,362 | 259,5333 |
Бетон тяжелый класс В25 (М350) | м3 | 101,5 | 1610 | ||||
06-01-068-01 | Устройство железобетонных стен и перегородок | 100 м3 железобетона в деле | 4,054187 | Арматурные сетки сварные | т | 36,799 | 149,19275 |
Бетон тяжелый класс В25 (М350) | м3 | 101,5 | 411,5 | ||||
06-01-068-01 | Устройство деформационных швов в емкостных сооружениях с применением: резиновых прокладок | 100 м шва | 0,208 | Битумы нефтяные строительные изоляционные | т | 0,32 | 0,3328 |
Прокладки резиновые (пластина техническая прессованная) | кг | 360 | 374,4 | ||||
08-03-002-01, 08-02-007-01 | Кладка стен из легкобетонных камней без облицовки с армированием | 1 м3 кладки | 767,336957 | Раствор готовый кладочный цементно-песчаный марки М100 | м3 | 0,11 | 84,41 |
Камни бетонные стеновые из легкого бетона, марка: 35 | м3 | 0,92 | 706 | ||||
Арматурные сетки сварные | т | 0,0046 | 3,541 | ||||
10-06-032-02 | Устройство перегородок из гипсоволокнистых листов (ГВЛ) по системе "КНАУФ" с одинарным металлическим каркасом и двухслойной обшивкой с обеих сторон (С 362): с одним дверным проемом | 100 м2 перегородок | 20,83 | Маты минераловатные вертикально-слоистые из мягких плит на синтетическом связующем с покрытием из рубероида марки 75 (ГОСТ 23307-78) толщиной 50 мм | м3 | 5,15 | 107,25 |
Листы гипсоволокнистые: влагостойкие ГВЛВ | м2 | 449,015 | 9353 | ||||
Профиль стоечный, профиль направляющий | м | 339,99 | 7082 |
Продолжение таблицы Ж.1
15-07-016-01 | Облицовка стен ГВЛВ листами на клее толщ. 12,5мм / в три слоя (откосы) | 100 м2 отделываемой поверхности | 4,867 | Листы гипсокартонные: ГКЛ 12,5 мм | м2 | 315 | 1533,105 |
Клей для облицовочных работ водостойкий "Плюс" (сухая смесь) | т | 0,349 | 1,703 | ||||
10-06-038-02 | Облицовка стен по системе "КНАУФ" по одинарному металлическому каркасу из ПН и ПС профилей гипсоволокнистыми листами в один слой | 100 м2 стен | 10,345 | Листы гипсоволокнистые: влагостойкие ГВЛВ 12,5 ммм | м2 | 111,99 | 1158,6 |
Профиль стоечный, профиль направляющий | м | 355,96 | 3682,4 | ||||
10-01-015-01 | Устройство перегородок каркасно-филенчатых в санузлах | 100 м2 перегородок и барьеров | 1,248 | Фанера ламинированная толщиной: 24 мм | м3 | 2,404 | 3 |
Лифты и машинное отделение | |||||||
06-01-031-03 | Устройство железобетонных стен и перегородок | 100 м3 железобетона в деле | 1,4502 | Арматурные сетки сварные | т | 24,157 | 35,46932 |
Бетон тяжелый класс В25 (М350) | м3 | 101,5 | 147,2 | ||||
Лестничные марши, крыльцо центрального входа | |||||||
06-01-119-01 | Установка монолитных лестничных площадок в мелкощитовой опалубке | 100 м3 железобетона в деле | 0,44335 | Арматурные сетки сварные | т | 24,157 | 10,71 |
Бетон тяжелый класс В25 (М350) | м3 | 101,5 | 45 | ||||
Трубы поливинилхлоридные (ПВХ) диаметром 25 мм | м | 138 | 61,18 | ||||
06-01-111-01 | Устройство лестничных маршей в опалубке типа "Дока" | 100 м3 железобетона в деле | 0,31 | Арматурные сетки сварные | т | 15,705 | 4,8686 |
Бетон тяжелый класс В25 (М350) | м3 | 100 | 31 | ||||
Кровля | |||||||
12-01-015-01 | Устройство пароизоляции: оклеечной в один слой | 100 м2 изолируемой поверхности | 15,583 | Мастика битумная кровельная горячая | т | 0,195 | 3,054 |
Бикрост ТПП | м2 | 109,7 | 1710 |
Продолжение таблицы Ж.1
12-01-032-02 | Устройство инверсионных плоских кровель с гидроизоляцией из наплавляемых рулонных материалов | 100 м2 кровли | 15,583 | Материалы рулонные кровельные для нижних слоев | м2 | 120,002 | 1870 |
Пленка предохранительная | м2 | 113,008 | 1761 | ||||
Полотно иглопробивное «Дорнит-2» | 10 м2 | 44,003 | 685,7 | ||||
Сетка плетеная из проволоки | м2 | 101,007 | 1574 | ||||
12-01-013-01 | Утепление покрытий плитами: из пенопласта полистирольного / устройство уклонообразуещего слоя | 100 м2 утепляемого покрытия | 15,583 | Мастика битумная кровельная горячая | т | 0,2009 | 3,186 |
Плиты пенополистирольные пеноплекс | м3 | 4,119 | 65,31 | ||||
12-01-017-01; 12-01-017-02 | Устройство выравнивающих стяжек: цементно-песчаных толщиной 15 мм | 100 м2 стяжки | 15,583 | Цементно-песчаный раствор марки М150 | м3 | 1,632 | 25,43 |
12-01-010-01 | Устройство мелких покрытий (брандмауэры, парапеты, свесы и т.п.) из листовой оцинкованной стали | 100 м2 покрытия | 3 | Сталь листовая оцинкованная | т | 0,782 | 2,346 |
Оконные и дверные блоки | |||||||
10-01-034-08; 10-01-034-01 | Установка в жилых и общественных зданиях оконных блоков из ПВХ профилей | 100 м2 проемов | 13,7589 | Блоки оконные из поливинилхлоридных профилей с листовым стеклом и стеклопакетом: одностворные ОПРСП 9-9, площадью 0,75 м2 (ГОСТ 30674-99) | м2 | 99,99 | 1375,76 |
10-01-039-01; 10-01-039-02 | Установка блоков в наружных и внутренних дверных проемах: в каменных стенах | 100 м2 проемов | 2,1164 | Блоки дверные внутренние: глухие (с заполнением панелями или другими непрозрачными материалами) (ГОСТ 30970-2002) | м2 | 100 | 211,64 |
Полы | |||||||
26-01-041-03 | Изоляция изделиями из пенопласта на битуме холодных поверхностей: покрытий и перекрытий снизу | 1 м3 изоляции | 66,418 | Битум нефтяной строительный | т | 0,109 | 7,3052 |
Плиты пенополистирольные М50 | м3 | 1,129 | 75,0468 |
Продолжение таблицы Ж.1
26-01-055-01 | Установка пароизоляционного слоя из: пленки полиэтиленовой | 100 м2 поверхности покрытия изоляции | 13,386 | Пленка полиэтиленовая толщиной: 0,2-0,5 мм | т | 0,023 | 0,308 |
26-01-055-01 | Установка пароизоляционного слоя из: Пенотерм НПП ЛЭ | 100 м2 поверхности покрытия изоляции | 37,896 | Пенотерм НПП ЛЭ 8мм | м2 | 102 | 3865,392 |
11-01-011-01; 11-01-011-02 | Устройство цементно-песчаной стяжки с армированием | 100 м2 стяжки | 71,288 | Раствор цементно-песаный марки: 150 | м3 | 0,5604 | 39,9482 |
11-01-027-06, 11-01-027-05 | Устройство покрытий на растворе их сухой смеси с приготовлением раствора в построечных условиях из плиток: гладких неглазурованных керамических для полов одноцветных /многоцветных/ керамогранит | 100 м2 покрытия | 39,099 | Плитки керамические /керамогранитные | м2 | 102 | 3988,098 |
Клей плиточный "Старатель-стандарт" | кг | 450 | 17594,55 | ||||
11-01-011-08; 11-01-011-10 | Устройство стяжек: из выравнивающей смеси типа "Ветонит" 5000, толщиной 5 мм | 100 м2 стяжки | 1,313 | Смеси сухие для наливных полов, марка «Ветонит» 5000 | т | 1,08 | 1,4183 |
11-01-036-02 | Устройство покрытий: из линолеума на клее | 100 м2 покрытия | 32,889 | Мастика клеящая каучуковая, марки КН-2 | кг | 49,99 | 164 |
Линолеум от фирмы FORBO 2мм | м2 | 102,01 | 3355 | ||||
11-01-034-01 | Устройство покрытий: из досок паркетных | 100 м2 покрытия | 1,313 | Доски паркетные, облицованные паркетными планками из: древесины бука, вяза | м2 | 5,15 | 136,6 |
Подложка из экструдированного пенополистирола, толщина 3 мм | м3 | 100,99 | 0,4 | ||||
Отделочные работы | |||||||
Потолок | |||||||
15-02-016-02 | Штукатурка поверхностей внутри здания цементно-известковым или цементным раствором по камню и бетону: простая потолков | 100 м2 оштукатуриваемой поверхности | 8,641 | Раствор готовый отделочный тяжелый: цементно-известковый | м3 | 1,15 | 12,962 |
Продолжение таблицы Ж.1
15-04-027-06 | Шпатлевка при высококачественной окраске по штукатурке и сборным конструкциям: потолков, подготовленных под окраску | 100 м2 окрашиваемой поверхности | 6,618 | Шпатлевка масляно-клеевая | т | 0,032 | 0,2119 |
15-01-047-15 | Устройство: подвесных потолков типа <Армстронг> по каркасу из оцинкованного профиля | 100 м2 поверхности облицовки | 52,019 | Панели потолочные с комплектующими "Армстронг" | м2 | 102,98 | 5357 |
15-02-019-04 | Сплошное выравнивание внутренних поверхностей (однослойное оштукатуривание) из сухих растворных смесей толщиной до 10 мм: потолков | 100 м2 оштукатуриваемой поверхности | 10,194 | Смесь сухая: для заделки швов (фуга) АТЛАС растворная для ручной работы | т | 1,125 | 11,476 |
15-07-003-03 | Грунтование водно-дисперсионной грунтовкой | 100 м2 обрабатываемой поверхности | 5582,037 | Грунтовка акриловая: НОРТЕКС-ГРУНТ | кг | 0,008 | 45,667 |
15-04-005-02 | Окраска поливинилацетатными водоэмульсионными составами простая по штукатурке и сборным конструкциям: потолков, подготовленным под окраску | 100 м2 окрашиваемой поверхности | 68,349 | Краска водно-дисперсионная ВД-ВА-21 | кг | 7,049 | 481,8 |
15-04-005-08 | Окраска поливинилацетатными водоэмульсионными составами | 100 м2 окрашиваемой поверхности | 17,394 | Краска водно-дисперсионная ВД-ВА-21 | т | 0,053 | 0,9222 |
Краска акриловая: УНИ-АКРИЛ-С, DAERON | т | 0,016 | 0,2781 | ||||
10-06-040-02 | Устройство подвесных потолков из гипсоволокнистых листов (ГВЛ) по системе "КНАУФ": одноуровневых (П 213) | 100 м2 потолка | 6,618 | Листы гипсоволокнистые: влагостойкие ГВЛВ 10 мм | м2 | 111 | 734,598 |
15-01-047-16 | Устройство: потолков реечных алюминиевых | 100 м2 поверхности облицовки | 0,181 | Рейка алюминиевая потолочная 100 мм | м | 1050,27 | 190,1 |
Стены | |||||||
15-02-016-03 | Штукатурка поверхностей внутри здания цементно-известковым или цементным раствором по камню | 100 м2 оштукатуриваемой поверхности | 40,575 | Раствор готовый отделочный тяжелый: цементно-известковый | м3 | 1359,648 | 55167,73 |
Продолжение таблицы Ж.1
15-02-019-03 | Сплошное выравнивание внутренних поверхностей (однослойное оштукатуривание)из сухих растворных смесей толщиной до 10 мм: стен | 100 м2 оштукатуриваемой поверхности | 88,236 | Смесь сухая: для заделки швов (фуга) АТЛАС растворная для ручной работы | т | 0,97 | 85,59 |
15-04-005-01 | Окраска влагостойкими эмалевыми составами простая по штукатурке и сборным конструкциям: стен, подготовленным под окраску | 100 м2 окрашиваемой поверхности | 11,792 | Краска влагостойкая эмалевая (белая) | т | 0,052 | 0,6132 |
15-04-006-03 | Покрытие поверхностей грунтовкой глубокого проникновения: за 1 раз стен | 100 м2 покрытия | 53,229 | Грунтовки для бетона и штукатурки Reesa Tiefgrund, на акриловой основе (Reesa, Германия) | т | 0,013 | 0,692 |
15-07-003-03 | Грунтование водно-дисперсионной грунтовкой "Нортекс-Грунт" поверхностей: гипсокартонных | 100 м2 обрабатываемой поверхности | 38,666 | Грунтовка акриловая: НОРТЕКС-ГРУНТ | кг | 6,899 | 266,75 |
15-04-048-07 | Отделка стен внутри помещений мелкозернистыми декоративными покрытиями из минеральных или полимерминеральных пастовых составов на латексной основе по подготовленной поверхности, состав с наполнителем: из среднезернистого минерала (размер зерна до 3 мм) | 100 м2 отделываемой поверхности | 7,914 | Наполнитель из: среднезернистого минерала (размер зерна до 3 мм) | т | 0,359 | 2,849 |
15-01-019-05 | Гладкая облицовка стен, столбов, на клее из сухих смесей: керамогранитными плитами | 100 м2 поверхности облицовки | 18,992 | Плитки керамические глазурованные для внутренней облицовки стен: гладкие цветные декорированные методом сериографии с рисунком одноцветные без завала | м2 | 100 | 1899,2 |
Клей для облицовочных работ водостойкий "Плюс" (сухая смесь) | т | 0,375 | 7,122 |
Окончание таблицы Ж.1
15-04-005-07 | Окраска поливинилацетатными водоэмульсионными составами высококачественная: по штукатурке стен | 100 м2 окрашиваемой поверхности | 93,232 | Шпатлевка клеевая | т | 0,079 | 7,3658 |
Краска акриловая: УНИ-АКРИЛ-С, DAERON | т | 0,063 | 5,8732 | ||||
15-04-005-03 | Окраска поливинилацетатными водоэмульсионными составами улучшенная: по штукатурке стен | 100 м2 окрашиваемой поверхности | 6,285 | Шпатлевка клеевая | т | 0,051 | 0,3204 |
Краска акриловая: УНИ-АКРИЛ-С, DAERON | т | 0,063 | 0,3959 | ||||
Фасад | |||||||
26-01-037-01 | Изоляция изделиями из волокнистых и зернистых материалов на битуме холодных поверхностей: стен и колонн прямоугольных | 1 м3 изоляции | 278,6 | Битумы нефтяные строительные для кровельных мастик марки: БНМ-55/60 | т | 0,12 | 33,43 |
Плиты минераловатные «Лайт-Баттс» ROCKWOOL, толщина 50 мм | м2 | 20 | 5572 | ||||
26-01-055-01 | Установка пароизоляционного слоя из: пленки полиэтиленовой | 100 м2 поверхности покрытия изоляции | 41,991 | Полотно иглопробивное стекловолокнистое ИПС-Т-5 | м2 | 205,99 | 8650 |
Пленка полиэтиленовая толщиной: 0,2-0,5 мм | т | 0,023 | 0,9658 | ||||
15-01-064-01 | Облицовка стен фасадов зданий искусственными плитами типа на металлическом каркасе | 100 м2 поверхности облицовки | 47,809 | Панели фасадные | м2 | 105 | 5020 |
Металлический каркас под облицовку нержав. | м2 | 105 | 5020 | ||||
15-01-017-01 | Наружная облицовка по бетонной поверхности фасадными керамическими цветными плитками : стен / Керамогранит/ | 100 м2 облицованной поверхности | 2,504 | Плитки керамические фасадные и ковры из них: цветные (однотонные) толщиной 9 мм | м2 | 100 | 250,4 |
Раствор цементно-песчаный | м3 | 2 | 5,008 |
