Все условия выполняются.

Результаты расчетов представлены в приложении 4.

Рисунок 7.3 –ИОСК 3/35 УХЛ1

7.4 Выбор выключателей

Выбор и методику расчета произведем по [4].При выборе выключателей его паспортные параметры сравнивают с расчётными условиями работы. Проверка проводится по:

1) По напряжению:

,(7.4.1)

где –номинальное напряжение выключателя, кВ; –рабочее напряжение распределительного устройства, кВ.

2) По длительно допустимому току:

, (7.4.2)

где –номинальный ток выключателя, А; –максимальный рабочий ток присоединения, где устанавливают выключатель, А.

3) По номинальному периодическому току отключения:

,(7.4.3)

где –номинальный ток выключателя по каталогу, кА.

4) По отключающей способности (по полному току отключения):

,(7.4.4)

где –номинальное значение относительного содержания апериодической составляющей в отключаемом токе; –апериодическая составляющая тока КЗ в момент расхождения контактов выключателя, кА; –максимальный ток короткого замыкания, кА.

Апериодическая составляющая тока КЗ в момент расхождения контактов выключателя:

,(7.4.5)

где –минимальное время до момента размыкания контактов:

,(7.4.6)

где –минимальное время действия защиты, с; –собственное время отключения выключателя по каталогу, принимаем среднее значение.

5) По электродинамической стойкости

– по предельному периодическому току КЗ

, (7.4.7)

– по ударному току:

, (7.4.8)

где –пиковое значение предельного сквозного тока КЗ, кА; –ударный ток, кА.

Пиковое значение сквозного тока равно:

,(7.4.9)

6) По термической стойкости:

. (7.4.10)

где –предельный ток термической стойкости, равный , кА; –время прохождения тока термической стойкости, равное 3 с; –тепловой импульс тока КЗ, .

Выбран выключатель ВЭБ-УЭТМ-110 кВ (рисунок 7.4), проверяется по заданным условиям:

1. По напряжению:

.

2. По длительно допустимому току:

.

3. По номинальному периодическому току отключения:

.

4. По отключающей способности (по полному току отключения):

,

,

,

.

5. По электродинамической стойкости.

.

– по предельному периодическому току КЗ:

.

– по ударному току:

.

6. По термической стойкости:

.

Все условия выполняются.

Результаты расчетов приведены в приложении 5.

7.5 Выбор разъединителей

Разъединители предназначены для включения и отключения под напряжением участков электрической цепи при отсутствии токов нагрузки, отключения при определенных условиях зарядных токов линии, токов холостого хода трансформаторов и небольших нагрузок, а также для обеспечения безопасности работ на отключенном участке путем создания видимых разрывов электрической цепи и заземления отключенных участков при помощи стационарных заземляющих ножей. Выбор производим аналогично выключателю, но без проверки по отключающей способности.

Выбран разъединитель, который входит в состав КРУЭ ELK-14 на РУ 110 кВ (рисунок 7.4), проверим по заданным условиям:

1. По напряжению:

.

2. По длительно допустимому току:

.

3. По электродинамической стойкости.

.

– по ударному току:

.

4. По термической стойкости:

.

Все условия выполняются.

Результаты расчетов приведены в приложении 6.

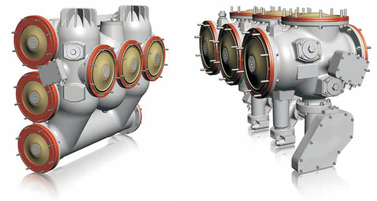

1

2 3

1 – разъединитель в составе ELK-14; 2 – разъединитель РДЗ-СЭЩ 35 в составе КРУ-СЭЩ 65; 3 – Разъединитель РВП-СЭЩ6 в составе КРУН к-59.

Рисунок 7.4– Разъединитель в состав КРУЭ ELK-14

7.6 Выбор измерительных трансформаторов тока (ТТ)

Выбор и проверка трансформаторов тока производится аналогично выбору и проверке выключателей, за исключением проверки по отключающей способности, также выбор ТТ проверяются по классу точности. Класс точности ТТ должен соответствовать его назначению. В таблице 7.1 представлены паспортные данные проверяемых ТТ.

Таблица 7.1–Паспортные данные ТТ

ВыбранТТ, который входит в состав КРУЭ ELK-14 на РУ 110 кВ (рисунок 7.5):

1. По напряжению:

2. По длительно допустимому току:

3. По электродинамической стойкости.

– по ударному току:

4. По термической стойкости:

Все условия выполняются.

Результаты расчетов приведены в приложении 7.

1 2 3

1 – ТТ в составе КРУЭ ELK-14; 2 – ТТ ТОЛ-СЭЩ-35 кВ в составе КРУ-СЭЩ-65; 3 – ТТ Тол-10-IM-4 в составе КРУН-К-59.

Рисунок 7.5– Выключатели РУ

Так же необходимо проверить ТТ по нагрузочной способности.

Сопротивление соединительных проводников определяется по формуле:

,(7.6.1)

где – удельное электрическое сопротивление проводника, ; – коэффициент схемы (для полной звезды равный 1, для неполной звезды равный 1,73); – длина проводника, м; – сечение проводника, мм².

Если провода вторичных цепей на разных участках имеют разные сечения то сопротивление соединительных проводников определяется суммой сопротивлений отдельных участков определяется по формуле, Ом:

, (7.6.2)

Переходное сопротивление контактов вторичной цепи принимается равным 0,05 Ом при количестве переходов до 3х и 0,1 Ом при количестве переходов больше 3-х [4].

Общее сопротивления приборов, Ом:

, (7.6.3)

где – сопротивление токовой цепи счётчика, Ом; – сопротивление других измерительных приборов, Ом.

Полное сопротивление вторичной нагрузки определяем по формуле:

, (7.6.4)

Расчёт номинального и минимального сопротивления вторичной нагрузки трансформатора тока производим по формуле:

, (7.6.5)

, (7.6.6)

где – номинальное сопротивление вторичной нагрузки ТТ, Ом; – минимальное сопротивление вторичной нагрузки ТТ, Ом; – номинальная мощность вторичной обмотки ТТ (по паспорту ТТ), ВА; – минимальная мощность вторичной обмотки ТТ (по [4]), ВА; – номинальный ток вторичной обмотки ТТ (по паспорту ТТ), А.

Проверяется выполнение условия:

, (7.6.7)

В соответствии с [6] допускаемые значения вторичной нагрузки должны находиться в пределах 25-100% от номинального значения нагрузки ТТ, за исключением трансформаторов с номинальной нагрузкой 5 и 10ВА, для которых установлен нижний предел вторичной нагрузки 3,75ВА.

Расчет произведен для трансформатора тока который входит в состав КРУЭ ELK-14.

Сопротивление соединительных проводников:

Ом,

Общее сопротивления приборов:

Ом,

Полное сопротивление вторичной нагрузки определяем по формуле:

Ом,

Номинальное сопротивление вторичной нагрузки трансформатора тока JKELKCN14:

Ом,

Минимальное сопротивление вторичной нагрузки трансформатора тока JKELKCN14:

Ом,

Проверяем условие:

_{0,5 < 0,9< 2.}

Условие выполняется. Установка дополнительной нагрузки не требуется.

Результаты расчетов приведены в приложении 8.

7.7 Выбор измерительных трансформаторов напряжения (ТН)

Расчет измерительных трансформатор напряжения производится согласно методике [4].Условие выбора и проверки задается по:

1. По напряжению:

, (7.7.1)

где –номинальное напряжение ТНкВ; – рабочее напряжение распределительного устройства, кВ.

2. По нагрузке во вторичной цепи:

, (7.7.2)

где –номинальная мощность трансформатора в выбранном классе точности, ВА; –номинальная мощность однофазного трансформатора, ВА.

Мощность, потребляемая всеми приборами и реле, присоединенными к вторичной обмотке ТН:

. (7.7.3)

где –сумма активных мощностей всех приборов, Вт; –сумма реактивных мощностей всех приборов, ВАр; –мощность, потребляемая обмоткой напряжения одного прибора, кВА; для счетчиков равный 0,38, для остальных приборов равный 1[4].
