– воздушной линией электропередач;

– трансформатором или реактором;

– кабелем.

Таким образом, они создают переход от элегазовой изоляции внутри корпуса к другим изоляционным средствам.

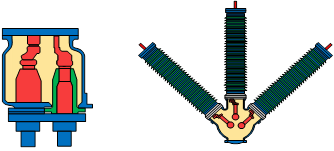

Модули подключения кабельной линии и подключения трансформатора представлены на рисунке 3.10.

Рисунок 3.10 – Модули подключения

3.3.1 Выбор исполнения и схемы распределительного устройства напряжением 6 кВ

Реализация РУ 6 кВ будет выполнено в виде комплектного распределительного устройства ( КРУ).

Комплектное распределительное устройство – распределитель­ное устройство, состоящее из шкафов, закрытых полностью или ча­стично, или блоков со встроенными в них аппаратами, устройствами защиты и автоматики, измерительными приборами и вспомогатель­ными устройствами, поставляемое в собранном или полностью под­готовленном для сборки виде и предназначенное для внутренней установки.

На рисунке 3.12 показана структура ячейки комплектного распределительного устройства «Классика» серии D-12P.

1– лоток вспомогательных цепей; 2–сборные шины;

3–проходной изолятор;

4–клапаны сброса избыточного давления;

5– микропроцессорное устройство защиты;

6–выдвижной элемент;

7–съёмная перегородка между отсеками;

8–привод электрический заземлителя;

9–трансформатор напряжения на выдвижной конструкции;

10–проходной изолятор контактного узла;

11–подвижные металлические шторки;

12– заземлитель; 13–трансформатор тока;

14–задняя дверца (по требованию);

15–трансформатор тока нулевой последовательности.

Рисунок 3.12 –Ячейка КРУ «Классика» серии D-12P

Комплектные распределительные устройства предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 10(6) кВ в сетях с изолированной или заземлённой через дугогасящий реактор или резистор нейтралью.

Основные параметры и характеристики КРУ «Классика» серии D-12P приведены в таблице 3.7.

Таблица 3.7– Технические характеристики КРУ «Классика» серии D-12P

Современная архитектура ячейки КРУ сама по себе не является гарантированным залогом качества, надежности, функциональности, безопасности и эргономичности. Реализация заложенных в конструкцию высоких эксплуатационных свойств возможна только при изготовлении продукции на специализированном высокотехнологичном производстве полного цикла, основанном на применении передового технологического оборудования, современных систем САПР и использования высокачественных материалов и комплектующих изделий ведущих мировых и российских производителей.

Корпус шкафа представляет собой сборную объемную самонесущую конструкцию, изготовленную на высокоточном оборудовании методом холодной штамповки из высококачественного стального листа с алюмоцинковым антикоррозионным покрытием. Крепление элементов корпуса между собой осуществляется при помощи стальных вытяжных заклепок.

3.3.2 Выбор и проверка выключателя распределительного устройства 6 кВ расположенного на вводах и между секциями шин

Новые выключатели серии BB/TEL–10 являются проявлением утвердившейся на рынке технологии компании « Таврида Электрик » по проектированию и изготовлению вакуумных прерывателей, а также в области конструкции, технологии и производства выключателей. В выключателях среднего напряжения BB/TEL–10 установлены вакуумные прерыватели, встроенные в полюсы. В вакуумном прерывателе расположены контакты, и сам он представляет собой прерывающую камеру.

Выбор выключателя на 6 кВ абсолютно аналогичен выбору выключателя на 110 кВ и производится по формулам (3.6)–(3.12).

1. По номинальному напряжению:

,

.

1. По номинальному току:

,

Для выключателей секций шин выбираем выключатель с номинальным током выключателя равным 2000 А.

.

1. По номинальному току отключения:

,

.

1. По полному току отключения:

,

;

.

1. По предельному периодическому току короткого замыкания:

,

.

1. По электродинамической стойкости:

,

.

1. По термической стойкости:

,

;

.

На рисунке 3.13 показана структура вакуумного выключателя

BB/TEL–10.

1– верхний терминал; 2– дугогасительная камера;

4– ступица подвижного контакта; 5– нижний терминал;

6– гибкое подключение; 7– пружинная вилка шатуна;

8– крепление полюса; 9– шатун

; 10– подключение к управляющему механизму

Рисунок 3.13. – Полюс выключателя

3.3.3 Выбор и проверка выключателя выключателей фидеров 6 кВ

1.По номинальному напряжению:

,

.

2.По номинальному току:

,

Приведём пример выбора выключателя с номинальным током выключателя =1000А для фидера под номером двадцать, так как именно этот фидер обладает наибольшим максимальным рабочим током.

Выбор остальных выключателей для фидеров производится аналогично:

.

3.По номинальному току отключения:

,

.

4.По полному току отключения:

,

;

.

5.По предельному периодическому току короткого замыкания:

,

.

6.По электродинамической стойкости:

,

.

7.По термической стойкости:

,

;

.

3.3.4 Выбор разъединителей в распределительное устройство 6 кВ

Выбор разъединителей в РУ 6 кВ не требуется, так как выдвижной элемент ячейки КРУ сам по себе выполняет функции разъединителя.

3.3.5 Выбор трансформатора тока расположенных на вводах в распределительное устройство 6 кВ и между секциями шин

Выбор и проверка трансформатора тока в РУ–6 кВ типа ТЛШ-10.

Трансформаторы тока ТЛШ-10 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

На рисунке 3.14 изображен внешний вид трансформатора тока ТЛШ-10.

Рисунок 3.14 –

Трансформатор

тока ТЛШ-10.

В таблице 3.8 приведены основные характеристики трансформатора тока ТЛШ-10.

Таблица 3.8 – Паспортные данные трансформатора тока ТЛШ-10

Таблица 3.9 – Данные потребителей трансформатора тока в РУ–6 кВ

Выбор и проверка трансформатора тока в РУ–6 кВ аналогичен методике проверке трансформатора тока в РУ–110 кВ

1. По номинальному напряжению:

,

.

2. По номинальному току:

,

.

3. По электродинамической стойкости:

,

.

4. По термической стойкости

,

;

.

5. По нагрузке вторичных цепей

,

.

3.3.6 Выбор трансформатора тока для фидеров 6 кВ

1. По номинальному напряжению:

,
