где – номинальное напряжение, кВ; – рабочее напряжение распределительного устройства, кВ

.

2. По номинальному току:

, (3.7)

где –номинальный ток выключателя, А; – максимальный рабочий ток присоединения, где устанавливают выключатель, А

.

3. По номинальному току отключения:

, (3.8)

где – номинальный ток выключателя по каталогу, кА; –максимальный ток короткого замыкания, кА

.

4. По полному току отключения:

, (3.9)

где –номинальный ток выключателя по каталогу, кА; – номинальное значение относительного содержания апериодической составляющей в отключаемом токе, определяется по ([3] стр.56 рис.11) в зависимости от ; – апериодическая составляющая тока короткого замыкания в момент расхождения контактов выключателя , кА;

;

.

5. По предельному периодическому току короткого замыкания:

, (3.10)

где – эффективное значение периодической составляющей предельного сквозного тока короткого замыкания, кА; – максимальный ток короткого замыкания, кА

.

6. По электродинамической стойкости:

, (3.11)

где – амплитудное значение предельного сквозного тока короткого замыкания, равное , кА – ударный ток, кА

.

7. По термической стойкости:

, (3.12)

где –предельный ток термической стойкости, кА; –время прохождения тока термической стойкости, равное 3 с; –тепловой импульс тока короткого замыкания, кА²∙с

;

.

3.2.2 Выбор разъединителей

Разъединители служат для создания видимого разрыва, отделяющего выведенное из работы оборудование от токопроводящих частей, находящихся под напряжением. Это необходимо, например, при выводе оборудования в ремонт в целях безопасного производства работ.

На подстанции установлен трехполюсный разъединитель 110 кВ РГНП 1а, представлен на рисунке 3.5.

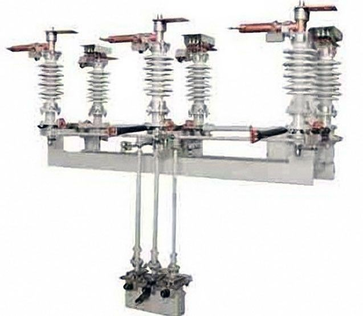

Рисунок 3.5– Трехполюсный разъединитель

110 кВ РГНП 1а

Выбор производим аналогично выбору выключателей, подобно формулам (3.6), (3.7), (3.11), (3.12), но без проверки по отключающей способности.

1. По номинальному напряжению:

,

где – номинальное напряжение, кВ; – рабочее напряжение распределительного устройства, кВ

.

2. По номинальному току:

,

где –номинальный ток, А; – максимальный рабочий ток присоединения, где устанавливают разъединитель, А

3. По электродинамической стойкости:

,

где – амплитудное значение предельного сквозного тока короткого замыкания, равное , кА – ударный ток, кА

.

4. По термической стойкости

,

где –предельный ток термической стойкости, кА; –время прохождения тока термической стойкости, равное 3 с; –тепловой импульс тока короткого замыкания, кА²∙с

;

.

3.2.3 Выбор измерительных трансформаторов тока

Измерительный трансформатор тока – трансформатор, предназначенный для преобразования тока до значения, удобного для измерения.

Трансформаторы тока широко используются для измерения электрического тока и в устройствах релейной защиты электроэнергетических систем, в связи с чем на них накладываются высокие требования по точности. Трансформаторы тока обеспечивают безопасность измерений, изолируя измерительные цепи от первичной цепи с высоким напряжением, часто составляющим сотни киловольт.

На рисунке 3.6 изображен трансформатор тока типа ТРГ-110

Рисунок 3.6 –

Трансформатор тока

Характеристики измерительного трансформатора тока типа отображены в таблице 3.3

Таблица 3.3– Характеристики трансформатора тока встроенный в элегазовое комплектное распределительное устройство

Способ выбора трансформаторов тока идентичен выбору разъединителя производится по формулам (3.6), (3.7), (3.11) и (3.12), за исключением проверки по нагрузке вторичных цепей.

В таблице 3.4 указаны параметры приборов подключаемых к трансформатору тока типа РТГ-110.

Таблица 3.4 – Данные потребителей трансформатора тока в РУ–110 кВ

На рисунке 3.7 показана схема подключения приборов к трансформатору тока

Рисунок 3.7 Расчетная схема для проверки трансформатора тока типа РТГ-110.

1. По номинальному напряжению:

,

где – номинальное напряжение, кВ; – рабочее напряжение распределительного устройства, кВ

.

1. По номинальному току:

,

.

1. По электродинамической стойкости:

,

.

1. По термической стойкости

,

;

.

5. По нагрузке вторичных цепей

, (3.13)

где – номинальная мощность для нагрузки вторичных цепей, В∙А; – нагрузка вторичных цепей, В∙А

.

3.2.4 Выбор измерительных трансформаторов напряжения

Трансформаторы напряжения служат для преобразования высокого напряжения в низкое стандартное напряжение удобное для измерения.

Трансформатор напряжения представлен на рисунке 3.8

Рисунок 3.8–

Трансформатор

напряжения

Параметры измерительного трансформатора напряжения отображены в таблице 3.5

Таблица 3.5– Характеристики трансформатора напряжения типа НОГ-110

Таблица 3.6– Данные потребителей трансформатора напряжения в РУ–110 кВ

Методика и выбор измерительных трансформаторов напряжения производится по формулам (3.6) и (3.13).

1.По номинальному напряжению:

,

где – номинальное напряжение, кВ; – рабочее напряжение распределительного устройства, кВ

.

2. По нагрузке вторичных цепей

,

где – номинальная мощность для нагрузки вторичных цепей, В∙А; – нагрузка вторичных цепей, В∙А

.

3.2.5 Выбор ограничитель перенапряжений нелинейный (ОПН)

Для защиты оборудования от набегающих перенапряжений со стороны кабельных линий и коммутационных перенапряжений необходимо выбрать для каждого распределительного устройства тип ОПН.

Конструктивно ОПН представляет собой нелинейное сопротивление заключенное в высокопрочный герметизированный корпус.

При возникновении волн перенапряжения сопротивление варисторов изменятся на несколько порядков (от мегомов до десятков Ом).

На рисунке 3.9 изображён ограничитель перенапряжений ОПН-А-110

Рисунок 3.9 –

ОПН-А-110

Выбор и проверка ограничителей перенапряжений осуществляется по номинальному напряжению.

,

где – номинальное напряжение ОПН, кВ; – рабочее напряжение распределительного устройства, кВ

.

3.2.6 Модули подключения

Модули подключения соединяют ячейки КРУЭ со следующим электрооборудованием:

Характеристики
