Комплект монтажный (кабель 3м.) для ПЧВ3.
Рисунок 4.7–Комплект монтажный ПВЧ3
Служит для крепления ЛПО на удаленную панель. Содержит кабель (3м) с разъемами, уплотнительную прокладку, фиксирующую рамку с винтами.
DIN-рейка.
Рисунок 4.8–DIN-рейка
DIN-рейки перфорированные торговой марки IEK используются для крепления автоматических выключателей, модульного оборудования, аппаратов автоматики и другой аппаратуры. Изготавливаются из оцинкованной стали.

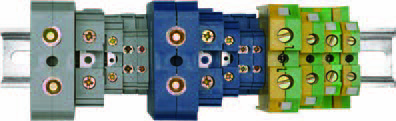

Клеммные зажимы серии ЗНИ
Рисунок 4.9–Клеммные зажимы
Служат для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения. Устанавливаются на
DIN-рейку. Комплектуются маркером для нанесения номера. Также поставляются боковые заглушки для клеммных зажимов серии ЗНИ.
Выполнены из цветного негорючего полиамида — желто-зеленого (земля), синего (ноль), серого, зеленого (фаза) цвета.
Перфорированные кабельные каналы серии «ИМПАКТ» 40х40 предназначены для организации кабельной разводки в электрораспределительных шкафах и придания эстетической законченности внутри шкафа. При коротком замыкании снижается до минимума вероятность возникновения пожара, так как материал, из которого сделаны перфорированные кабель-каналы серии «ИМПАКТ», не поддерживает горение.
Рисунок 4.10–Кабельный канал
Рисунок 4.11–Вентиляционная решетка
Sarel Решетка пластиковая вентиляционная D19mm.Степень защиты IP32
4.7 Настройка преобразователя частоты
Преобразователь частоты ПЧВ3 имеет готовую программную конфигурацию по умолчанию. Ввод параметров двигателя и настройка прибора выполняется с помощью органов управления и индикации (кнопок и ЖКИ) локальной панели оператора (ЛПО).
Для начала надо выполнить внешние подключения ПЧВ3 к питающей сети и АД согласно схемы принципиальной электрической Э33, соедините проводником клеммы 12 и 27 и включить питание.
Ввести значения параметров из паспортных данных электродвигателя.
Таблица 4.11 – Параметры электродвигателя
Наименование параметра | Код параметра |
Мощность, кВт (kW) | 1-20 |
Номинальное напряжение, В (V) | 1-22 |
Номинальная частота, Гц (Hz) | 1-23 |
Ток электродвигателя, А | 1-24 |
Номинальная скорость, об/мин | 1-25 |
Провести автоматическую адаптацию электродвигателя (ААД).
– установите для параметра 1-29 значение (1) – «Включить полную ААД»;
– нажмите кнопку «ВВОД» - на дисплее появится сообщение «Press Hand On»;
– нажмите кнопку «ПУСК/РУЧН.» для запуска процесса ААД;
– после автоматического выполнения последовательности операций на дисплее появится сообщение «Auto Motor Adapt OK. Press OK»;
– автоматическая адаптация завершается после нажатия кнопки «ВВОД»;
Для автоматической работы ПЧВ3 установить значение для релейного выхода: в параметр 5-40 устанавливаем значение «3» - ПЧВ3 готов к работе в автоматическом режиме дистанционного управления. Для сброса останова выбегом, инверсный вход клемма 27, устанавливаем в параметр 5-12 значение «0»- не используется.
Первичная настройка преобразователя частоты завершена.
В системе управления насосами преобразователь частоты осуществляет поддержание заданного давления в системе трубопроводов, в зависимости от потребления воды.
Токовый сигнал с датчика давления, находящегося на выходе трубопровода, приходит на аналоговый вход программируемого реле, а затем на преобразователь частоты, который регулирует частоту вращения, тем самым осуществляется обратная связь. Для поддержания заданного давления с замкнутым контуром процесса по векторному принципу управления скоростью асинхронного двигателя насосного агрегата, необходима дополнительная настройка преобразователя частоты. Также в системе водоснабжения будет использована функция «Спящий режим»: преобразователь частоты управляет включением/выключением АД при возникновении заданных условий «засыпания/пробуждения» и стремится удержать АД в режиме ожидания, как можно дольше, с поддержанием значений контролируемых параметров в рабочем диапазоне в замкнутом контуре управления.
Установка поддержания заданного давления.
Для поддержания заданного давления, в системе водоснабжения преобразователем частоты, необходимо установить параметры настройки ПЧВ3 согласно таблице 4.12.
Таблица 4.12 – Программная конфигурация
№ | Код | Наименование | Значение | Примечание |
1 | 0-04 | Функция АПВ | 0 | Режим до отключения |
2 | 1-00 | Режим конфигурирования | 3 | Замкнутый контур процесса |
3 | 3-03 | Максимальное задания, бар | 10 | Верхнее значение диапазона |
4 | 3-10[0] | Предустановленное задание 0 % | 30 | Pп = 3 бар |
5 | 3-15 | Источник задания 1 | 0 | Не используется |
6 | 3-16 | Источник задания 2 | 0 | Не используется |
7 | 3-17 | Источник задания 3 | 0 | Не используется |
8 | 3-41 | Время разгона, сек | 5 | Настройка от гидроудара |
9 | 3-42 | Время замедления, сек | 5 | Настройка от гидроудара |
10 | 4-12 | Нижний предел скорости, Гц | 20 | Рекомендуемая мин.скорость |
11 | 4-14 | Верхний предел скорости, Гц | 50 | Номинальная скорость |
Продолжение Таблицы 4.12
12 | 6-22 | Низкий ток входа клемма 54,мА | 4 | Нижнее значение шкалы |
13 | 6-25 | Масштаб высок. задания, бар | 4 | Верхний предел датчика, Рдв |
14 | 6-29 | Режим входа 2, клемма 54 | 0 | Ток |
15 | 20-00 | Источник обратной связи | 2 | Аналоговый вход, клемма 54 |
16 | 20-93 | Пропорциональный коэффициент | 3 | Настройка от перерегулирования |
17 | 20-94 | Время интегрирования, сек | 5 |
В рабочем режиме «ПУСК/ДИСТ»- предустановленным заданием: 3 бар (0,3 МПа) с обратной связью по сигналу 4 – 20 мА от датчика давления с пределом до 4 бар.
Снижение затрат электроэнергии при работе привода достигается включением функции автоматической оптимизации энергопотребления (АОЭ).
Установка «спящего режима».
«Спящий» режим в ПЧВ3 предназначен для экономии электроэнергии в ситуациях, в которых беспрерывная работа привода экономически не целесообразна и допускаются промежутки времени для состояния ожидания. Контроллер «Спящего» режима управляет включением/выключением АД при возникновении заданных условий «засыпания/пробуждения». Алгоритм «спящего» режима стремится удержать АД в режиме ожидания, как можно дольше, с поддержанием значений контролируемых параметров в рабочем диапазоне в замкнутом контуре управления. В насосной установке контролируемым параметром является значение давления. Датчик давления выдает сигнал обратной связи для ПИ-регулятора.
Параметра преобразователя частоты указаны в таблице 4.13.
Таблица 4.13 – Программная конфигурация
№ | Код | Наименование | Значение | Примечание |
1 | 1-00 | Режим конфигурирования | 3 | Замкнутый контур процесса |
2 | 3-02 | Минимальное задание, бар | 0 | Нижние значение диапазона |
3 | 3-03 | Максимальное задания, бар | 10 | Верхнее значение диапазона |
4 | 3-10[0] | Предустановленное задание 0 % | 30 | Pп = 3 бар |
5 | 3-15 | Источник задания 1 | 0 | Не используется |
6 | 3-16 | Источник задания 2 | 0 | Не используется |
7 | 3-17 | Источник задания 3 | 0 | Не используется |
8 | 6-22 | Низкий ток входа клемма 54,мА | 4 | Нижнее значение шкалы |
9 | 6-14 | Масштаб низкого задания, бар | 0 | Нижний предел датчика, Рдв |
10 | 6-15 | Масштаб высок. задания, бар | 4 | Верхний предел датчика, Рдв |
11 | 6-29 | Режим входа 2, клемма 54 | 0 | Ток |
12 | 20-00 | Источник обратной связи | 2 | Аналоговый вход, клемма 54 |
13 | 22-40 | Задержка до «засыпания»,сек | 600 | Условие 1 «засыпания» |
14 | 22-41 | Мин. время спящего режима, сек | 20 | Мин. время ожидания |
15 | 22-43 | Частота «пробуждения», Гц | 20 | Условие 1 «пробуждения» |
Продолжение Таблицы 4.13
16 | 22-44 | Снижение давления, % | 10 | Условие 2 «пробуждения» |
17 | 22-45 | Увеличение уставки давл., % | 5 | Допустимое форсирование |
18 | 22-46 | Время увеличения уставки, сек | 10 | Макс. время форсирования |
19 | 22-47 | Частота «засыпания», Гц | 20 | Условие 1 «засыпания» |
Алгоритм работы «спящего режима».
При возникновении условий «засыпания» ПЧВ3 активизирует функцию форсирования в течение времени 10 секунд, при котором давление увеличивается не более, чем на 5% от значения уставки.
По истечении времени форсирования АД снижает скорость до значения 0 Гц и выполняет останов с выбегом.
