Назначенная цена соответствует среднерыночной цене на подобные устройства, у ЗАО “Руднев-Шиляев” ЛА-96Д, например, стоит 9800 руб.

3.3.4 Прогнозирование эффекта от проекта

Предполагается получение дохода от продаж устройства. Расчёт будем производить из предположения, что мы реализуем 2 устройства в месяц, одно в полной комплектации и одно с одной платой ввода\вывода. Тогда доход от реализации Д за год составит

При выбранной упрощённой системе налогообложения налог на прибыль Н составит 6% от дохода

Затраты за год З составят

Вычислим прибыль П за год как разницу доходов и расходов

Рентабельность проекта R вычислим как частное от прибыли к расходам, выраженное в процентах

Из полученного результата можно сделать вывод, что с увеличением объёмов производства возрастёт и абсолютное значение прибыли.

4 Охрана труда и техника безопасности

4.1 Общие положения

Безопасность жизнедеятельности – это область научных знаний, изучающая опасности и разрабатывающая соответствующие способы защиты от них в любых условиях обитания человека. Основная цель безопасности жизнедеятельности как науки – защита человека в техносфере от негативных воздействий антропогенного и естественного происхождения и создание комфортных условий жизненного процесса. Средством достижения этой цели является получение и реализация обществом знаний и умений, направленных на уменьшение в техносфере физических, химических, биологических и иных негативных воздействий до допустимых значений и в системе «человек-среда обитания».

4.2 Анализ условий труда

В данном проекте разрабатывалось микроэлектронное оборудование В режиме эксплуатации данное оборудование требует периодического или постоянного присутствия обслуживающего персонала. На дежурного электромеханика оказывают влияние следующие факторы условий труда:

• микроклиматические условия;

• шум;

• влияние электромагнитного поля;

• электробезопасность.

1) микроклимат помещения - состояние внутренней среды помещения, оказывающее воздействие на человека, характеризуемое показателями температуры воздуха и ограждающих конструкций, подвижностью и влажностью воздуха. В соответствии с ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны» влажность воздуха должна находиться в диапазоне 15-75%; температура воздуха: 13-25 С; скорость движения воздуха: 0,1-0,5 м/с. Перечисленные выше параметры являются допустимыми среди всех категорий работ. Допустимые параметры микроклимата- сочетание значений показателей микроклимата, которые могут вызывать общие и локальные ощущения дискомфорта, ухудшение самочувствия и понижение работоспособности, но не вызывают повреждения или ухудшения состояния здоровья.

2) шум - беспорядочное смешение звуков различной интенсивности и частоты принято считать шумом. Само устройство является практически бесшумным, так как не содержит движущихся механизмов. Нормируется только суммарная мощность шума, которая не должна превышать 60 дБА.

3) электромагнитное поле - это фундаментальное физическое поле, взаимодействующее с электрически заряженными телами, представимое как совокупность электрического и магнитного полей, которые могут при определённых условиях порождать друг друга. Проектируемое оборудование не порождает электромагнитное поле свыше нормируемой величины.

4) электробезопасность - электрические установки представляют для человека большую потенциальную опасность, так как в процессе эксплуатации или проведения профилактических работ человек может коснуться частей, находящихся под напряжением.

Специфическая опасность электроустановок - токоведущие проводники, корпуса ЭВМ и прочего оборудования, оказавшегося под напряжением в результате повреждения (пробоя) изоляции, не подавая никаких внешних признаков, которые предупреждают человека об опасности. Реакция человека на электрический ток возникает лишь при протекании последнего через тело человека.

Действие электрического тока на организм человека:

• термическое (электрическая дуга), тепловая энергия;

• электролитическое (действие постоянного тока);

• механическое (разрыв тканей);

• биологическое (электрический удар).

Воздействие тока на человека в большинстве случаев приводит к серьезным нарушениям наиболее важных жизнедеятельных систем, таких как центральная нервная, сердечно-сосудистая и дыхательная, что увеличивает тяжесть поражения; переменный ток способен вызывать интенсивные судороги мышц, приводящие к неотпускающему эффекту, при котором человек самостоятельно не может освобо­диться от воздействия тока; воздействие тока вызывает у человека резкую реакцию отдергивания, а в ряде случаев и потерю сознания, что при работе на высоте может привести к травмированию в результате падения.

Воздействие электрического тока на организм человека может явиться причиной электротравмы. Электротравма - это травма, вызванная воздействием электрического тока или электрической дуги. Условно электротравмы делят на местные и общие. При местных электротравмах возникает местное повреждение организма, выражающееся в появлении электрических ожогов, электрических зна­ков, в металлизации кожи, механических повреждениях и электроофтальмии (воспалении наружных оболочек глаз). Общие электротравмы, или электрические удары, приводят к поражению всего организма, выражающемуся в нарушении или полном прекращении деятельности наиболее жизненно важных органов и систем - легких (дыхания), сердца (кровообращения).

Характер воздействия электрического тока на человека и тяжесть поражения пострадавшего зависят от многих факторов, таких как величина, длительность воздействия и род тока (постоянный или переменный), его частота и путь прохождения (схема включения человека в электрическую цепь), окружающая среда и другое.

Оценивать опасность воздействия электрического тока на человека можно по ответным реакциям организма. С увеличением тока четко проявляются три качественно отличные ответные реакции. Это прежде всего ощущение, далее судорожное сокращение мышц (неотпускание для переменного тока и болевой эффект для постоянного) и фибрилляция сердца.

4.3 Обеспечение электробезопасности

Электробезопасность - система правовых, организационных и технических мер и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества. Меры по обеспечению электробезопасности делятся на:

- организационные (профессиональный отбор персонала, допуск к работе, надзор во время работы, перерывы, медицинский осмотр, присвоение группы электробезопасности);

- технические (работы до 1000 В, работы свыше 1000 В, работы со снятием напряжения, работы без снятия напряжения).

На предприятиях железнодорожного транспорта широкое распространение получили трехфазные сети напряжением до 1000 В. Анализ безопасности в этих сетях сводится к оценке влияния различных параметров сети на опасность поражения человека электрическим током. Для защиты человека от поражения электрическим током используется защитное заземление (в сетях с изолированной нейтралью) или защитное зануление (в сетях с глухозаземлённой нейтралью).

В результате прохождения тока через человека может произойти нарушение его жизнедеятельных функций.

Защитное заземление – это преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением вследствие замыкания на корпус и по другим причинам (индуктивное влияние соседних токоведущих частей, вынос потенциала, разряд молнии и т.п.).

Назначение защитного заземления состоит в устранении опасности поражения электрическим током в случае прикосновения к корпусу электроустановки и другим токоведущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус и по другим причинам.

Принцип действия защитного заземления состоит в снижении до безопасных значений напряжений прикосновения и шага, обусловленных замыканием на корпус и по другим причинам. Это достигается путем снижения потенциала заземленного оборудования, а также путем выравнивания потенциалов основания, на котором стоит человек, и заземленного оборудования (подъем потенциала основания, на котором стоит человек, до значения, близкого к значению потенциала заземленного оборудования).

Защитное заземление является наиболее простой и в то же время весьма эффективной мерой защиты от поражения током при появлении потенциала на металлических нетоковедущих частях оборудования.

Правила устройства электроустановок (ПУЭ) предусматривают следующие термины и определения [18]:

• заземлением какой-либо части электроустановки или другой установки называется преднамеренное электрическое соединение этой части с заземляющим устройством;

• защитное заземление - заземление частей электроустановки с целью обеспечения электробезопасности;

• рабочее заземление какой-либо точки токоведущих частей электроустановки;

• заземляющим устройством называется совокупность заземлителя и заземляющих проводников;

• заземлителем называется проводник (электрод) или совокупность металлических соединений между собой проводников (электродов), находящихся в соприкосновении с землей;

• заземляющий проводник - проводник, соединяющий заземляющие части с заземлителем.

Заземление электроустановок следует выполнять: при напряжении 380 В и выше переменного тока; 440 В и выше постоянного – во всех случаях; при номинальном напряжении от 42 до 380 В переменного и от 110 до 440 В постоянного тока - при работах в условиях повышенной опасности и особо опасных.

Различают искусственное и естественное заземление.

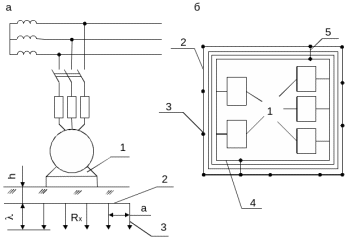

На рисунке 4.1 а, представлена схема искусственного заземления электроустановки 1, состоящая из вертикальных заземлителей 3, металлических соединенных полос 2. вертикальные заземлители выполняются длиной не более 2,5 м и изготавливаются из стального проката в виде уголка 60x60 и 50x50 или из стальных труб толщиной не менее 2,5 мм. В качестве соединительной полосы используется полосовая сталь толщиной 4 мм и более, сечением не менее 48 мм. Глубина заложения вертикальных заземлителей и полос h_m – 0,5 - 0,8 м от поверхности земли. Расстояние между вертикальными заземлителями определяется из условия [18].

В производственных помещениях (рисунок 4.1 б) дополнительно прокладывается видимый контур по стене на высоте 0,3 м от пола, который соединяется с заземлением 2 не менее чем в двух точках 5. Электроустановки подключаются к видимому контуру параллельно.

Рисунок 4.1 - Схема заземления: а – электроустановки; б – группы электроустановок,

где 1 – электроустановка;

2 – соединительная полоса;

3 – вертикальный заземлитель;

4 – видимый контур заземления;

5 – соединитель видимого контура

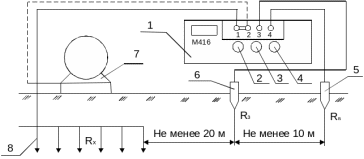

Контроль сопротивления заземления электроустановок производится прибором М416 (измеритель сопротивления заземления). При измерении прибор следует располагать в непосредственной близости от измеряемого заземлителя R_x, так как при этом на результате измерения сказывается сопротивление проводов, соединяющих прибор с заземлением.

Стержни, образующие вспомогательный заземлитель и потенциальный электрозонд, устанавливаются на расстояниях, указанных на
рисунках 4.2 и 4.3.

Рисунок 4.2 - Подключение измерителя сопротивления заземления,

где 1 – прибор М416;

2 – кнопка контроля;

3 – реохорд;

4 – переключатель;

5 – вспомогательный электрод;

6 – зондирующий электрод;

7 – электроустановка;

8 –заземление.

Во избежание увеличения переходного сопротивления заземлителя и зонда стержни следует забивать в грунт прямыми ударами, стараясь не раскачивать их. Сопротивление вспомогательного заземлителя и зонда не должно превышать величин, указанных в паспорте прибора.
