Chart1.View3D:=false;

end

else

MessageDlg('Не выбран месяц или год!',mtError,[mbOk],0);

Пример конечного вида диаграммы Гантта в компоненте TChart представлен на рисунке 2.22.

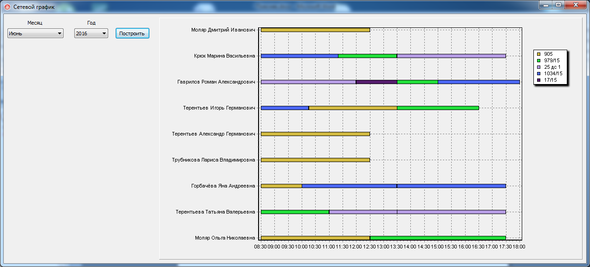

Рисунок 2.22 - Пример диаграммы Гантта на основе компонента TChart

2.1.5.3 Формирование табеля учета рабочего времени

Формирование табеля учета рабочего времени происходит на основе заготовленного Excel документа, в котором создана таблица по требованию руководства АО "Дальгипротранс". Поэтому в разрабатываемой программе необходимо организовать связь между компонентами Delphi и MS Excel.

На рисунке 2.23 показан документ Excel с таблицей.

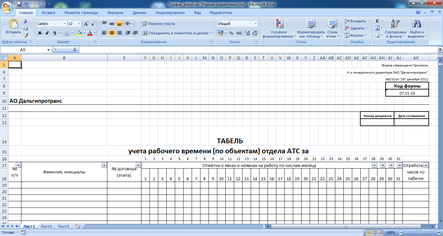

Рисунок 2.23 - Документ Excel с разработанной таблицей

Одним из методов обработки и доступа в Delphi к данным Excel является применение объектов автоматизации OLE.

Один из методов доступа и обработки данных Excel базируется на применении объектов автоматизации OLE. В свою очередь, при использовании OLE можно выбрать один из двух возможных вариантов: применить класс IDispatch посредством переменных типа Variant или использовать интерфейсы COM. Несмотря на тесную взаимосвязь этих вариантов, между ними есть определенные различия. Использование переменных типа Variant упрощает программирование, но несколько замедляет работу приложения. Если же применить COM-интерфейсы, то производительность улучшится, но это потребует определенных усилий при программировании.[_] В разрабатываемой программе применяется метод, основанный на использовании переменных типа Variant. Поэтому в приложении используется переменная Exc типа OleVariant.

Для того, чтобы производить различные манипуляции с документом Excel, необходимо создать само приложение Excel, что достигается с помощью функции CreateOleObject:

Exc:=CreateOleObject('Excel.Application')

Впоследствии все действия будут выполняться с помощью объявленной переменной Exc. Для минимизации кода программы появилась необходимость создать переменные Doc и Str типа OleVariant, с помощью которых программа обращается непосредственно к документу Workbook, открытому в MS Excel, и рабочему листу Worksheets соответственно. Для этого вышеперечисленным переменным присвоены следующие значения:

Doc:=Exc.Workbooks.Add(PathExc);

Str:=Exc.Worksheets[1].

PathExc в данной функции означает путь к файлу Excel, с которым и будет вестись работа.

Для того, чтобы была возможность изменить путь к файлу Excel, создан дополнительный файл Info.ini. Это конфигурационный файл, содержащий необходимые сведения для работы приложения, который располагается в папке с исполнимым файлом самой программы учета рабочего времени. В этом файле указан раздел Path, в котором прописаны некоторые значения, одним из которых является путь к расположению файла.

После того, как открывается файл Excel, необходимо заполнить ячейки расположенной в нем таблицы. Для этого есть оператор Range['a', 'b'], где в качестве переменных a и b указываются ячейки таблицы, на основе которых будет выбран нужный диапазон a-b. Также можно указать один параметр для выбора одной ячейки, с которой впоследствии будут произведены манипуляции.

Для создания формулы есть оператор Formula, пример которого приведен ниже:

Str.Range['AK'+IntToStr(yach_FIO)].Formula:='=SUM(F'+IntToStr(yaсh_FIO) + ':AJ' + IntToStr(yach_FIO).

Ниже приведен полный код, отвечающий за формирование табеля учета рабочего времени.

procedure TForm5.Button8Click(Sender: TObject);

var Exc,Doc,Str: Olevariant;

Pathini,PathExc,DatN,DatK,shfr,FIO,Num1: String;

Ini: TIniFile;

yach_SH,yach_FIO,CounRec,i,j: integer;

D,M,Y: Word;

Date1: TDate;

Itog: array [1..31] of integer;

label l1;

begin

i:=1;

yach_SH:=20;

yach_FIO:=20;

if (mesac=-1) or (god=-1)

then MessageDlg('Выберите месяц и/или год',mtInformation,[mbOK],1)

else

begin

Pathini:=ExtractFilePath(Application.ExeName)+'Info.ini';

Ini:=TIniFile.Create(Pathini);

PathExc:=Ini.ReadString('Path','Excel','');

if FileExists(PathExc)

then

begin

datn:='01.'+mes[mesac+1]+'.'+CB2.Items.Strings[god];

datk:=IntToStr(day[mesac+1])+'.'+mes[mesac+1]+'.'+CB2.Items.Strings[god];

DM.DS_Exc.Close;

DM.DS_Exc.SelectSQL.Clear;

DM.DS_Exc.SelectSQL.Text:='select DATE_, SOTR_, RABOTA.SHIFR_, FIO_, ID_FIO, ZATR_TIME, OBJECTS.SHIFR_ as SHIFR1,ID_OBJ';

DM.DS_Exc.SelectSQL.Add(' FROM RABOTA,FIO,OBJECTS where (SOTR_ = ID_FIO) And (ID_OBJ = RABOTA.SHIFR_) and (Date_ between');

DM.DS_Exc.SelectSQL.Add(' '''+datN+''' AND '''+datK+''')');

DM.DS_Exc.SelectSQL.Add(' ORDER by SHIFR_, FIO_, DATE_');

DM.DS_Exc.Open;

DM.DS_Exc.Last;

CounRec:=DM.DS_Exc.RecordCount;

Exc:=CreateOleObject('Excel.Application');

Exc.Visible:=true;

Doc:=Exc.Workbooks.Add(PathExc);

Str:=Exc.Worksheets[1];

Str.Activate;

Str.Range['A15'].Value:='учета рабочего времени (по объектам) отдела АТС за '+CB1.Items.Strings[mesac]+' '+CB2.Items.Strings[god];

Str.Range['AJ13'].Value:=DateToStr(Now);

end

else

begin

MessageDlg('Не найден путь к фалйу Excel',mtError,[mbOk],1);

goto l1;

end;

DM.DS_Exc.First;

FIO:='';

shfr:=DM.DS_Exc.FBN('SHIFR1').AsString;

WHILE NOT DM.DS_Exc.EOF DO

begin

if (DM.DS_Exc.FBN('SHIFR1').asString=shfr) then

begin

if (DM.DS_Exc.FBN('FIO_').asString=FIO) and

(Date1=DM.DS_Exc.FBN('DATE_').AsDateTime) then

begin

yach_FIO:=yach_FIO-1;

DecodeDate(DM.DS_Exc.FBN('DATE_').AsDateTime,Y,M,D);

Num1:=Str.Range[DayExc[D]+IntToStr(yach_FIO)].Value; Str.Range[DayExc[D]+IntToStr(yach_FIO)].Value:=IntToStr(StrToInt(Num1)+StrToInt(DM.DS_Exc.FBN('ZATR_TIME').AsString)); Str.Range['AK'+IntToStr(yach_FIO)].Formula:='=SUM(F'+IntToStr(yach_FIO)+':AJ'+IntToStr(yach_FIO);

Itog[D]:=Itog[D]+StrToInt(DM.DS_Exc.FBN('ZATR_TIME').AsString);

DM.DS_Exc.Next;

yach_FIO:=yach_FIO+1;

end

else

if DM.DS_Exc.FBN('FIO_').AsString=FIO then

begin

yach_FIO:=yach_FIO-1;

DecodeDate(DM.DS_Exc.FBN('DATE_').AsDateTime,Y,M,D);

Num1:=Str.Range[DayExc[D]+IntToStr(yach_FIO)].Value; Str.Range[DayExc[D]+IntToStr(yach_FIO)].Value:=DM.DS_Exc.FBN('ZATR_TIME').AsString; Str.Range['AK'+IntToStr(yach_FIO)].Formula:='=SUM(F'+IntToStr(yach_FIO)+':AJ'+IntToStr(yach_FIO);

Date1:=DM.DS_Exc.FBN('DATE_').AsDateTime;

Itog[D]:=Itog[D]+Str.Range[DayExc[D]+IntToStr(yach_FIO)].Value;

DM.DS_Exc.Next;

yach_FIO:=yach_FIO+1;

end

else

begin

DecodeDate(DM.DS_Exc.FBN('DATE_').AsDateTime,Y,M,D); Str.Range['E'+IntToStr(yach_SH)].Value:=DM.DS_Exc.FBN('SHIFR1').AsString; Str.Range['B'+IntToStr(yach_FIO)].Value:=DM.DS_Exc.FBN('FIO_').AsString; Str.Range[DayExc[D]+IntToStr(yach_FIO)].Value:=DM.DS_Exc.FBN('ZATR_TIME').AsString; Str.Range['AK'+IntToStr(yach_FIO)].Formula:='=SUM(F'+IntToStr(yach_FIO)+':AJ'+IntToStr(yach_FIO);

FIO:= DM.DS_Exc.FBN('FIO_').AsString;

Date1:=DM.DS_Exc.FBN('DATE_').AsDateTime;

Str.Range['A'+IntToStr(yach_FIO)].Value:=i;

Itog[D]:=Itog[D]+Str.Range[DayExc[D]+IntToStr(yach_FIO)].Value;

DM.DS_Exc.Next;

yach_SH:=yach_SH+1;

yach_FIO:=yach_FIO+1;

i:=i+1;

end;

end

else

begin

Str.Range['B'+IntToStr(yach_FIO)].Value:='Итого';

Str.Range['AK'+IntToStr(yach_FIO)].Formula:='=SUM(F'+IntToStr(yach_FIO)+':AJ'+IntToStr(yach_FIO);

for D:=1 to 31 do

begin

if Itog[D]<>0 then

Str.Range[DayExc[D]+IntToStr(yach_FIO)].Value:=Itog[D];

end;

yach_SH:=yach_SH+2;

yach_FIO:=yach_FIO+2;

shfr:=DM.DS_Exc.FBN('SHIFR1').AsString;

FIO:='';

i:=1;

for D:=1 to 31 do Itog[D]:=0;

end;

end;

if (DM.DS_Exc.EOF=true) and (DM.DS_Exc.RecordCount<>0) then

begin

Str.Range['B'+IntToStr(yach_FIO)].Value:='Итого';

Str.Range['AK'+IntToStr(yach_FIO)].Formula:='=SUM(F'+IntToStr(yach_FIO)+':AJ'+IntToStr(yach_FIO);

for D:=1 to 31 do

begin

if Itog[D]<>0 then

Str.Range[DayExc[D]+IntToStr(yach_FIO)].Value:=Itog[D];

end;

end;

end;

l1:

end;

2.1.6 Создание информационной БД технологического процесса проектирования

БД – организованная специальным образом взаимосвязанная информация об объектах.

Основной формой предоставления информации, содержащейся в БД, является таблица. Таблица – набор записей (строк), состоящих из отдельных полей (столбцов), в которых хранится информация и составляющая, собственно, содержание базы данных.

В дипломном проекте разрабатывается БД DGPT.GDB, состоящая из 29 таблиц.

На листе 2 графического материала показана структура БД, на листе 5 - структура базы данных автоматизированного рабочего места

Ниже содержится краткое описание таблиц.

Таблица 2.1 – CARTA_O – содержит данные для карточки объекта, т.е. все необходимые данные по проекту, заполняемые ГИПом .

Таблица 2.1 – Структура таблицы CARTA_O

PK	FK	Поле	Тип	NN	Описание
		OID	INTEGER, TOID		OID проекта
		ID_PR	INTEGER, TOID		ID проекта
		TITUL	BLOB (TEXT, 300)		Титул объекта
		OPISANIE	BLOB (TEXT, 400)		Описание
		ID_ZAC	INTEGER, TOID		Заказчик
		ISH_ZAD	INTEGER		Исходное задание
		TU_TZ	INTEGER		ТУ, ТЗ
		K_RAI	FLOAT		Районный коэффициент
		K_INFL	FLOAT		Инфляционный коэффициент
		K_2697	FLOAT		Коэффициент по Р-2697
		TERM_OT	TIMESTAMP		Срок от
		TERM_DO	TIMESTAMP		Срок до
		ID_ORG	INTEGER, TOID		Организация
		CODE_	INTEGER		Шифр объекта
		ID_OT	INTEGER, TOID		ID отдела
		ID_ST	INTEGER, TOID		ID стадии

Таблица 2.2 – FIO – содержит все необходимые данные о сотрудниках организации ОАО «Дальгипротранс».
