1: Begin

Form5.Show;

Form5.Caption:='АРМ Начальника отдела';

End;

3: Begin

Form5.Show;

Form5.Caption:='АРМ Главного специалиста';

End;

На рисунке 2.11 показано окно авторизации.

Рисунок 2.11 - Окно авторизации

В конечном счете, по окончанию рабочего дня в таблице VR_NA_RAB заносится время работы инженера за весь рабочий день. Эти данные отправляются в табель начальника группы отдела, начальника отдела.

2.1.3 АРМ инженера

После успешной авторизации открывается рабочее окно "АРМ инженера", которое показано на рисунке 2.12.

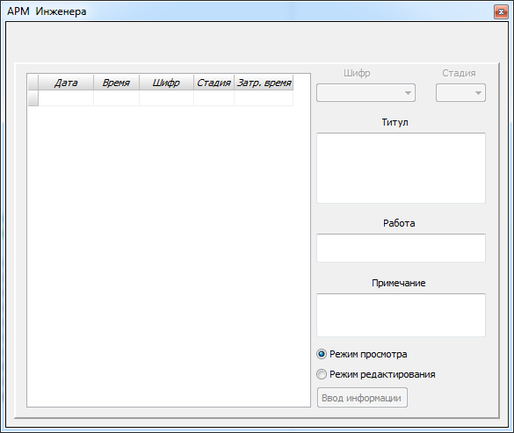

Рисунок 2.12 - Рабочее окно инженера

При открытии рабочего окна "АРМ инженера" создается SQL-запрос:

SELECT

ID_WRK, DATE_, TIME_, SOTR_, RABOTA.SHIFR_, STAD_, WORK_, DISCR_, ZATR_TIME, OBJECTS.SHIFR_, ID_OBJ, ID_STAD, NAME_STAD

FROM

RABOTA, OBJECTS, STADIYA

WHERE

ID_OBJ=RABOTA.SHIFR_

AND

ID_STAD=STAD_

AND

SOTR_='+IntToStr(id_sotr)+'

ORDER BY

DATE_ desc, TIME_ desc

Он посылается на сервер, который выбирает данные о работе инженера, прошедшего авторизацию. Отобранной информацией заполняется таблица, расположенная на рабочей форме. После чего программа ожидает дальнейших действий от пользователя.

Перед началом работы над каким-либо проектом инженер должен внести такие данные, как шифр объекта, стадию работы, информацию о том, чем именно будет заниматься, например работать над какой-либо схемой, и примечание в базу данных, предварительно выбрав режим редактирования, нажав на соответствующий переключатель.

Время, затраченное на работу над тем или иным проектом подсчитывается либо при добавлении новой записи в БД, либо при закрытии программного обеспечения.

Алгоритм работы данной рабочей формы представлен на листе 4 графического материала.

2.1.4 АРМ начальника группы

Начальник группы должен знать, над каким проектом работает его подчиненный, поэтому в дополнение к персональному плану добавлен групповой в виде аналогичной таблицы, без возможности вносить в неё изменения. Информация, заполняющая эту таблицу, поступает к НГ со всех АРМов, установленных на компьютерах его группы.

Рабочее окно начальника группы представлено на рисунке 2.13.

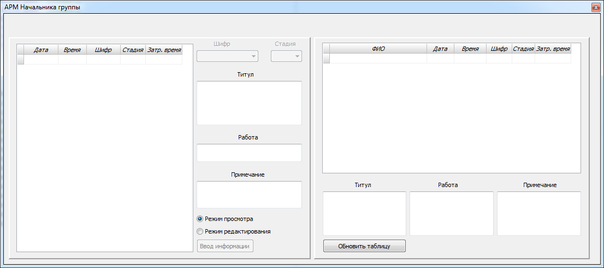

Рисунок 2.13 - Рабочее окно начальника группы

При открытии рабочего окна "АРМ начальника группы" создается SQL-запрос:

SELECT * FROM FIO, RABOTA

WHERE

ID_FIO= SOTR_

AND

GROUP_= IntToStr(Group)+

AND

ID_FIO<>' IntToStr(id_sotr)+

ORDER BY

DATE_ desc, TIME_ desc

С помощью этого запроса выбирается информация из БД о работе всей подчиненной группы и заносится во вторую таблицу. Для обновления данных на рабочем окне НГ расположена кнопка "Обновить таблицу".

Алгоритм работы данной рабочей формы представлен на листе 4 графического материала.

2.1.5 АРМ главного специалиста и начальника отдела

2.1.5.1 Главное рабочее окно

Сотрудники, занимаемые должность главного специалиста (ГС) или начальника отдела (НО), в разработанном программном обеспечении, могут просматривать процесс работы всего отдела. Такая возможность реализована следующим SQL-запросом:

SELECT

FIO_, ID_FIO, WORK_, DISCR_, DATE_, TIME_,

RABOTA.SHIFR_, STAD_, SOTR_, ZATR_TIME, ID_OBJ,

OBJECTS.SHIFR_, TITUL_, ID_STAD, NAME_STAD

FROM

FIO, RABOTA, OBJECTS, STADIYA

WHERE

(SOTR_=ID_FIO)

AND

(ID_OBJ=RABOTA.SHIFR_)

AND

(ID_STAD=STAD_)

ORDER BY

DATE_ DESC,TIME_ DESC

Вся информация, отобранная согласно SQL-запросу, размещается в таблице, расположенной на рабочем окне ГС или НО, которое продемонстрировано на рисунке 2.14.

Рисунок 2.14 - Рабочее окно ГС и НО

Для обновления таблицы на форме расположена кнопка "Обновить таблицу".

ГС и НО также имеют возможность просматривать и редактировать список:

- сотрудников (рисунок 2.15);

- должностей (рисунок 2.16);

- групп (рисунок 2.17);

- объектов (рисунок 2.18);

- стадий (рисунок 2.19).

Рисунок 2.15 - Рабочее окно "Список сотрудников"

Рисунок 2.16 - Рабочее окно "Список должностей"

Рисунок 2.17 - Рабочее окно "Список групп"

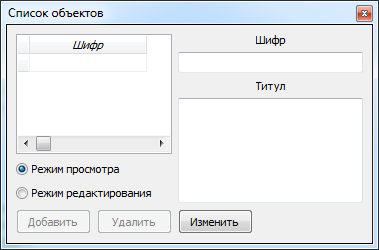

Рисунок 2.18 - Рабочее окно "Список объектов"

Рисунок 2.19 - Рабочее окно "Список стадий"

Для работы с каждым на рабочем окне расположены соответствующие кнопки. Примеры работы с каждым списком представлены на листе 3 графического материала.

На форме размещена кнопка "Сетевой график", позволяющая строить график на основе диаграммы Гантта.

Главное назначение программного обеспечения, автоматизированное формирование табеля учета рабочего времени, реализовано для главного специалиста и начальника отдела.

Алгоритмы работы АРМа главного специалиста и начальника отдела, а также алгоритмы работ со списками сотрудников и групп представлены на листе 4 графического материала.

2.1.5.2 Диаграмма Гантта

Диаграмма Гантта представляет собой отрезки (графические плашки), размещенные на горизонтальной шкале времени. Каждый отрезок соответствует отдельной задаче или подзадаче. Задачи и подзадачи, составляющие план, размещаются по вертикали. Начало, конец и длина отрезка на шкале времени соответствуют началу, концу и длительности задачи.

Диаграмма Гантта позволяет:

• визуально оценить последовательность задач, их относительную длительность и протяженность проекта в целом;

• сравнить планируемый и реальный ход выполнения задач;

• детально проанализировать реальный ход выполнения задач.

Преимущества Диаграммы Гантта:

• гибкое представление данных: диаграмма имеет гибкую структуру данных. Как точки, так и серии представляют собой иерархические коллекции, что позволяет, например, представить проект как набор связанных, иерархических задач. Множество серий позволяет на одной и той же диаграмме отображать различные данные, например отпуска, командировки и отсутствие по болезни. Поддерживается возможность установки связей между различными интервалами диаграммы, таким образом окончание одного интервала может быть связано с началом следующего интервала диаграммы.

• Визуальные настройки и представление: диаграмма имеет широкие возможности настройки внешнего вида. Визуальными средствами можно задавать шрифты, цвета, виды отображения временных интервалов. Для каждого значения, отображаемого на диаграмме, можно задать поясняющую надпись.

• Удобство использования: диаграмма предоставляет гибкие программные и интерактивные настройки масштаба представления. Существует возможность, независимо от текущих размеров диаграммы, отображать заданный интервал времени (который может автоматически определяться в зависимости от текущих данных), или отображать в видимой области любой указанный интервал.

• Возможна поддержка специального программного обеспечения по проектному планированию для облегчения сложных вычислений и зависимостей.

• Наглядность: в одной таблице можно увидеть весь проект, разбитый на отдельные задачи. Кроме того, с помощью средств диаграммы Гантта можно распределять ресурсы по задачам и рассчитывать бюджет.

К родовым недостаткам диаграммы Гантта можно отнести сравнительно невысокую информационную плотность, как у других столбиковых диаграмм. А также:

• проекты часто оказываются значительно более сложными, чем это может бать передано с помощью диаграммы Гантта;

• диаграмма представляет только часть тройных ограничений (время, затраты и масштаб) проектов, потому что она ориентируется, главным образом, на менеджмент графика (времени).

Для построения диаграммы Гантта в разработанной программе использовался базовый компонент TChart, который показан на рисунке 2.20.

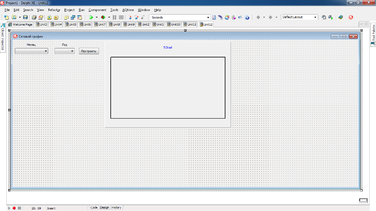

Рисунок 2.20 - Графический компонент TChart

Принцип создания графиков основан на использовании серий TSeries, с помощью которых нужно выбрать тип диаграммы. Виды графиков представлены на рисунке 2.21.

Рисунок 2.21 - Виды графиков, предоставляемые компонентом TChart

Для того, чтобы создать диаграммы, в коде программы объявлена переменная, типа TGanttSeries:

Series: array [1..100] of TGanttSeries.

Также нужно отобрать данные, по которым будет строиться график, выбрав месяц и год из выпадающих списков, расположенных на рабочей форме, в рамках которых информация и будет выбираться. Данный процесс обеспечивает следующий SQL-запрос:

SELECT

TIME_, DATE_, SOTR_, RABOTA.SHIFR_, FIO_, ID_FIO, DATI_, ZATR_TIME, OBJECTS.SHIFR_, ID_OBJ

FROM

RABOTA, FIO, OBJECTS

WHERE

(SOTR_ = ID_FIO)

and

(DATE_ BETWEEN ''01.' + IntToStr(CB1.ItemIndex+1) + '.' + CB2.Items.Strings[CB2.ItemIndex] + ''' and ''' + IntToStr(day[CB1.ItemIndex+1]) + '.' + IntToStr(CB1.ItemIndex+1) + '.' + CB2.Items.Strings[CB2.ItemIndex]+''')'

and

(ID_OBJ = RABOTA.SHIFR_)

ORDER BY SOTR_, DATE_, TIME_, OBJECTS.SHIFR_

Для добавления серии типа TGantt используется следующая функция:

AddGanttColor(Const AStart, AEnd, AY: Double; Const AXLabel: String; AColor: TColor): Integer.

Ниже представлен код программы, отвечающий за построение диаграммы.

if (CB1.ItemIndex<>-1) and (CB2.ItemIndex<>-1) then

begin

for i:=1 to 100 do

begin

Series[i]:=TGanttSeries.Create(Chart1);

end;

while not DM.DS_GANT.EOF do

begin

i:=DM.DS_GANT.FBN('SOTR_').AsInteger;

j:=DM.DS_GANT.FBN('ID_OBJ').AsInteger;

DATI1:=DM.DS_GANT.FBN('DATI_').AsDateTime;

DATE1:=DM.DS_GANT.FBN('DATE_').AsDateTime;

TIME1:=DM.DS_GANT.FBN('TIME_').AsDateTime;

FIO1:=DM.DS_GANT.FBN('FIO_').AsString;

Shifr[j]:=DM.DS_GANT.FBN('SHIFR_1').AsString;

ZV:=DM.DS_GANT.FBN('ZATR_TIME').AsInteger;

DM.DS_GANT.Next;

DATE2:=DM.DS_GANT.FBN('DATE_').AsDateTime;

FIO2:=DM.DS_GANT.FBN('FIO_').AsString;

if (FIO1=FIO2) and

(DATE1=DATE2) and

(y<>NumRec)

then

begin

DATI2:=DM.DS_GANT.FBN('DATI_').AsDateTime;

Series[j].AddGanttColor(DATI1,DATI2,i,FIO1,Col[j]);

Series[j].Title:=Shifr[j];

Series[j].ColorEachPoint:=false;

Series[j].color:=col[j];

Chart1.AddSeries(Series[j]);

end

else

begin

DM.DS_GANT.Prior;

DATI2:=DM.DS_GANT.FBN('DATI_').AsDateTime;

TIME2:=TIME1+StrToTime('0'+IntToStr(ZV)+':00:00');

ReplaceTime(DATI2,TIME2);

Series[j].AddGanttColor(DATI1,DATI2,i,FIO1,Col[j]);

Series[j].Title:=Shifr[j];

Series[j].ColorEachPoint:=false;

Series[j].color:=col[j];

Chart1.AddSeries(Series[j]);

DM.DS_GANT.Next;

end;

Inc(y);

end;
