Рисунок 3.2 – Принципиальная схема элемента сравнения скорости

3.4 Регулятор скорости

Регулятор тока реализован на микросхемах 74193N и 7483N. Микросхема 74193N – четырехразрядный реверсивный двоичный счетчик. Принципиальная

схема представлена на рисунке 3.3.

Схема реализует ступенчатое возрастание выходного сигнала (от 0 до 15) при положительном рассогласовании на элементе сравнения, а так же ступенчатый спад выходного сигнала (от 15 до 0) при отрицательном рассогласовании на элементе сравнения.

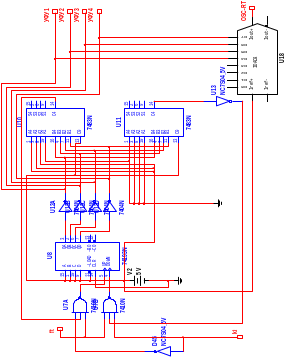

Рисунок 3.3 – Принципиальная схема регулятора скорости

Рисунок 3.4 – Диаграмма регулятора скорости

3.5 Генератор изменяющегося кода

Генератор изменяющегося кода реализован на четырехразрядном реверсивном двоичном счетчике 74193N. Принципиальная схема представлена на рисунке 3.5.

На понижающий вход подаются токовые импульсы от узла синхронизации с сетью, что обеспечивает необходимую разрядность изменяющего кода. Схема реализует циклический генератор изменяющегося кода с 15 до 0. Выход преобразователя через разъем OSC-GIK соединяется с осциллографом XSC2.

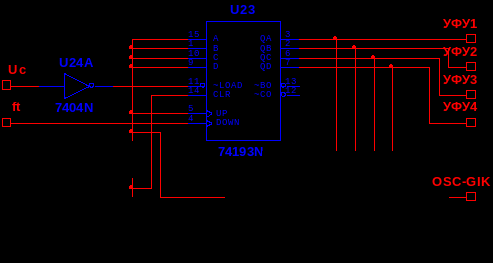

Рисунок 3.5 – Принципиальная схема генератора изменяющегося кода

Рисунок 3.6 – Диаграмма работы генератора изменяющегося кода

3.6 Узел синхронизации с сетью

Узел синхронизации с сетью реализован на двух генераторах импульсного напряжения и компаратора как показано на рисунке 3.7.

В среде Multisim при запуске схемы все источники работают синхронно со всей схемой и источником напряжения узла синхронизации с сетью V1 и V3 работает без любых фазовых сдвигов на протяжении всего процесса.

Генератор V1 вырабатывает тактовые импульсы для счетчиков генератора с частотой 16 импульсов за полупериод, через разъем ft импульсы поступают на регулятор тока и генератор изменяющего кода.

Генератор V3 вырабатывает импульсы с частотой 1импульс в полупериод, который поступает от генератора V3 через разъем Uc.

Компаратор обеспечивает выдачу логической единице только в положительный полупериод напряжения сети, что необходимо для правильного распределения импульсов по плечам тиристора выпрямителя. Сигнал с выхода компаратора поступает в узел распределения импульсов через разъем УРИ.

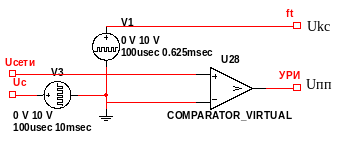

Рисунок 3.7 – Принципиальная схема узла синхронизации с сетью

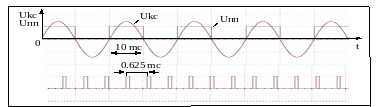

Рисунок 3.8 – Диаграмма напряжение на выходе компаратора

3.7 Узел фазового управления

Работа узла фазового регулирования основана на сравнении сигнала поступающего с генератора изменяющего кода, с сигналом управляющего импульса на узел распределения импульсов в момент равности их значений. Также при помощи логического элемента И U17A осуществляется двухпозиционное регулирования по скорости двигателя.

Узел фазового управления представляет из себя четырехразрядный компаратор U1 являющийся моделью компаратора 74HC85AN к выходу которого подключен ждущий мультивибратор, реализованный на элементах И-НЕ и RC-цепочки. Принципиальная схема представлена на рисунке 3.9.

Схема сравнивает два четырехразрядные двоичные числа.

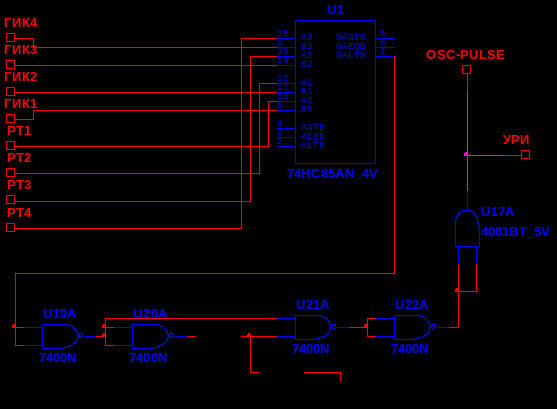

Рисунок 3.9 – Принципиальная схема узла фазового управления

Рисунок 3.10 – Диаграмма напряжение на выходе компаратора

3.8 Узел распределения импульсов

Узел распределения импульсов реализован на трех элементах И-НЕ, выходные импульсы взаимосвязаны между собой, если на первом выходе присутствует логическая 1, то на втором всегда будет логический 0 и наоборот. Принципиальная схема представлена на рисунке 3.11.

Рисунок 3.11 – Принципиальная схема узла распределения импульсов

Рисунок 3.12 – Диаграмма узла распределения импульсов

3.9 Датчик-преобразователь скорости

Д атчик-преобразователь скорости представляет из себя четырехразрядный АЦП, с опорным напряжением – 600 В. Принципиальная схема представлена на рисунке 2.13.

Рисунок 3.13 – Принципиальная схема узла распределения импульсов

3.8 Силовая часть

Силовая часть САР скорости представляет из себя двухполупериодный управляемый выпрямитель со средней точкой. Принципиальная схема представлена на рисунке 3.14. В таблице 3.3 указаны составные элементы силовой части.

Источником напряжения является V7 подключенная к трансформатору выпрямителя, и для определения положительности полупериода его дополнительно подключаем к узлу синхронизации с сетью.

Двигатель берется постоянного тока из библиотеки Multisim, для наглядности параметры двигателя берем аналогичные аналоговому двигателю. Обмотка возбуждения соединена последовательно с обмоткой якоря.

Двухполупериодный выпрямитель с нулевым выходом выполнен на основе двух тиристоров D1 и D2 с помощью которых происходит плавное регулирование напряжения на тяговом двигателе.

С выхода тахогенераторы встроенного в модель двигателя снимается значения соответствующие скорости вращения двигателя. Снятое значения поступает на вход датчика-преобразователя скорости и на вход C осциллографа XSC1.

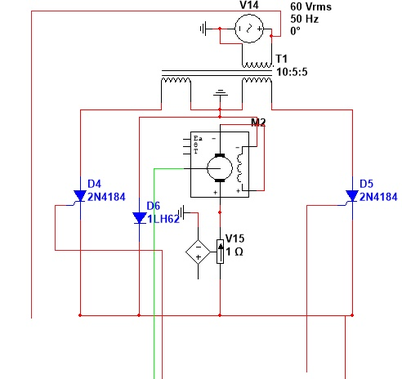

Рисунок 3.14 – Принципиальная схема силовой части САР скорости

Рисунок 3.15 – Диаграмма работы выпрямителя скорости

Таблица 3.3 – Составные элементы силовой схемы
