Вид обслуживания - периодический.
-
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Номинальное рабочее напряжение, В | 380/220 |
| Номинальное напряжение изоляции, В | 660 |
| Род тока | переменный |
| Номинальная частота, Гц | 50 |
| Номинальный ток, А | 400-4000 |
| Вид системы заземления | TN-С, TN-S, TN-CS |
КОНСТРУКЦИЯ УСТРОЙСТВ
Панель ЩО-70 представляет собой штампосварной каркас с дверью, закрывающийся на замки, и окрашиваемые порошковой краской. Внутри каркаса на кронштейнах располагается рама с установленной на ней коммутационной аппаратурой, управление которой осуществляется устройствами (кнопками или ручками приводов), которые устанавливаются на передних стойках каркаса. Управление автоматическими выключателями без электроприводов вводных, секционных или линейных панелей осуществляется через окна в двери панели.
Для крепления сборных шин в верхней части панели устанавливается планка с изоляторами или шинодержатель. С фасада на верхнем карнизе панели устанавливается приборная панель, которая одновременно служит ограждением сборных шин. Для крепления подходящих кабелей и проводов предусмотрен перфорированный уголок, приваренный к нижнему поясу каркаса. Сборка панелей в щит производится болтовыми соединениями через отверстия в стойках панелей.

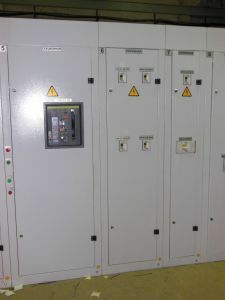

ЩО-70 РУ-0,4 кВ

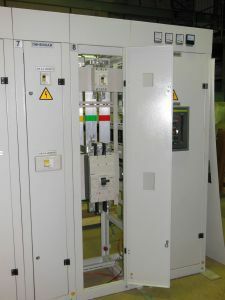

КСО-366 трансформаторная с ВВ-10 и терминалом РЗА
Рисунок Б.1 – ячейки ЗРУ – 10 кВ и ЗРУ – 0,4 кВ
68
