Таблица Б.2 - Таблица ветвей нулевой последовательности для максимального режима сети
| Тип ветви | Парал. ветви | Узел1 (У1) | Узел2 (У2) | R0, Ом | X0, Ом | К/В0(С), -/мкСм |
| 1 | 0 | 0 | 927 | 0 | 0 | 0 |
| 1 | 0 | 0 | 934 | 0 | 0 | 0 |
| 3 | 0 | 921 | 926 | 0 | 104,120 | 1,901 |
| 3 | 0 | 928 | 926 | 0 | -3,250 | 1,0 |
| 3 | 0 | 927 | 926 | 0 | 0,450 | 0,091 |
| 3 | 0 | 922 | 932 | 0 | 104,120 | 1,901 |
| 3 | 0 | 933 | 932 | 0 | -3,250 | 1,000 |
| 3 | 0 | 934 | 932 | 0 | 0,450 | 0,091 |
| 1 | 0 | 0 | 929 | 0 | 0 | 0 |
| 3 | 0 | 920 | 929 | 0 | 96,563 | 21,900 |
| 3 | 0 | 919 | 923 | 0 | 96,563 | 21,900 |
| 1 | 0 | 0 | 923 | 0 | 0 | 0 |
| 1 | 0 | 919 | 920 | 0 | 0 | 0 |
| 1 | 0 | 921 | 922 | 0 | 0 | 0 |
| 0 | 0 | 873 | 919 | 10,8812 | 43,853 | 0 |
| 0 | 0 | 920 | 921 | 9,837 | 39,6454 | 0 |
| 0 | 0 | 922 | 744 | 0 | 14,511 | 0 |
| 1 | 0 | 0 | 941 | 0 | 0 | 0 |
| 1 | 0 | 0 | 944 | 0 | 0 | 0 |
| 1 | 0 | 0 | 947 | 0 | 0 | 0 |
| 1 | 0 | 0 | 950 | 0 | 0 | 0 |
| 3 | 0 | 935 | 939 | 0 | 104,120 | 1,900 |
| 3 | 0 | 940 | 939 | 0 | -3,250 | 1,000 |
| 3 | 0 | 941 | 939 | 0 | 0,450 | 0,091 |
| 3 | 0 | 936 | 942 | 0 | 104,120 | 1,900 |
| 3 | 0 | 943 | 942 | 0 | -3,250 | 1,000 |
| 3 | 0 | 944 | 942 | 0 | 0,450 | 0,091 |
| 3 | 0 | 937 | 945 | 0 | 104,120 | 1,900 |
| 3 | 0 | 946 | 945 | 0 | -3,250 | 1,000 |
| 3 | 0 | 947 | 945 | 0 | 0,450 | 0,091 |
| 3 | 0 | 938 | 948 | 0 | 104,120 | 1,900 |
| 3 | 0 | 949 | 948 | 0 | -3,250 | 1,000 |
| 3 | 0 | 950 | 948 | 0 | 0,450 | 0,091 |
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Б
(справочное)

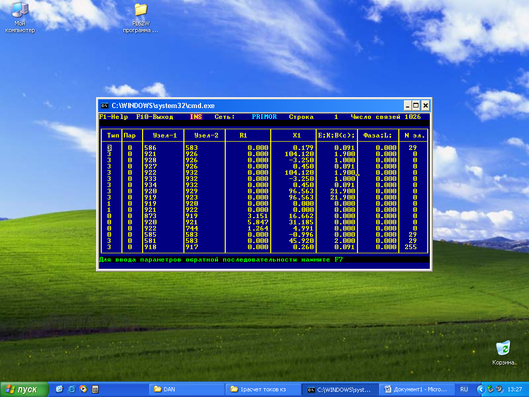

Рисунок Б.1 - Ввод ветвей в программу ТКЗ - 3000

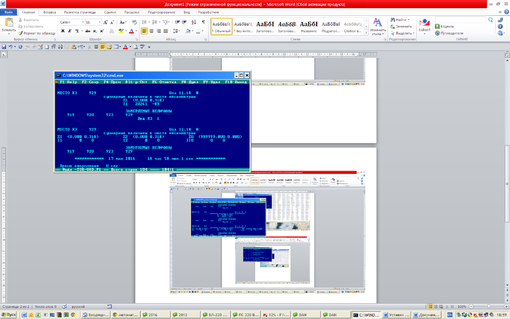

Рисунок Б.2 - Проверка напряжений
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Б
(справочное)

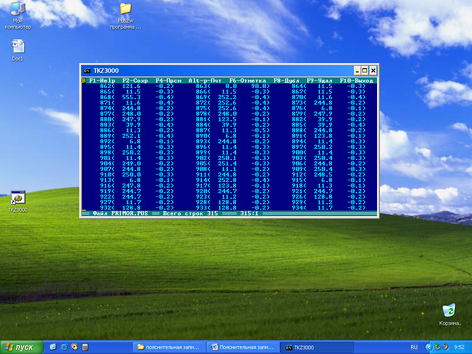

Рисунок Б.3 - Ввод данных для расчета токов короткого замыкания

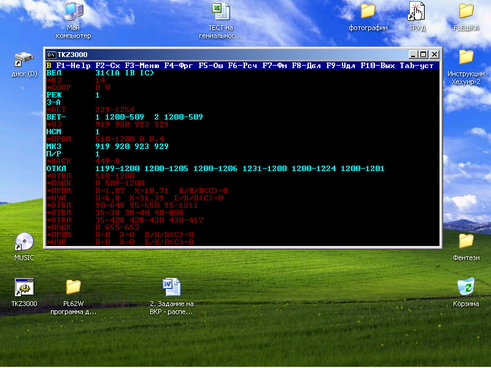

Рисунок Б.4 - Расчет токов короткого замыкания в узле 919-шины 220кВ ПС Черепаха
ОКОНЧАНИЕ ПРИЛОЖЕНИЯ Б
(справочное)

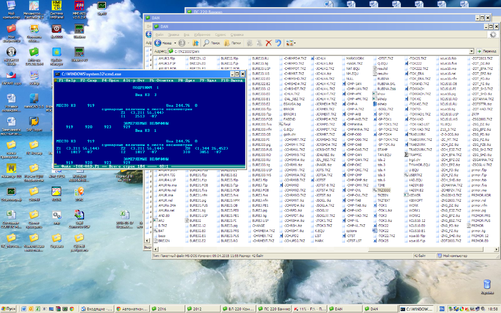

Рисунок Б.6 - Расчет токов короткого замыкания в узле 929-шины 11кВ ПС Черепаха
ПРИЛОЖЕНИЕ В
(справочное)
ВЫБОР И ПРОВЕРКА ОБОРУДОВАНИЯ
Таблица В.1 – Условия выбора и проверки разъединителей
| Наименование РУ | Тип аппарата | Тип привода |
|
|
| |
| Ввод в РУ 220 кВ | РГ-220/3150 УХЛ1 | ПД-14 УХЛ1 | 220 ≥ 220 | 3150 ≥ 165,33 | 125 ≥ 7,1 | 7500 ≥ 14,692 |
| Линия 220 кВ Владивосток-Черепаха | РГ-220/3150 УХЛ1 | ПД-14 УХЛ1 | 220 ≥ 220 | 3150 ≥ 165,33 | 125 ≥ 7,1 | 7500 ≥ 14,692 |
| Линия 220 кВ Зеленый угол-Черепаха | РГ-220/3150 УХЛ1 | ПД-14 УХЛ1 | 220≥ 220 | 3150 ≥ 165,33 | 125 ≥ 7,1 | 7500 ≥ 14,692 |
| Ввод в РУ 10 кВ | РВРЗ-10/4000МУЗ | ПР-3УЗ | 10 ≥ 10 | 4000≥ 3306,64 | 125≥ 53,579 | 7500≥ 1231,524 |
, кВ
, кА
, кА
, (кА)2 сТаблица В.2 – Трансформаторы напряжения
| Наименование присоединения | Тип трансформатора напряжения | Uн Uуст, кВ | S2H S2PACЧ., ВА |
| Ввод в РУ 220 кВ | НАМИ-220УХЛ1 | 220 = 220 | 400 ≥ 114 |
| Линия 220 кВ Владивосток-Черепаха | НАМИ-220УХЛ1 | 220 =220 | 400 ≥ 114 |
| Линия 220 кВ Зеленый угол-Черепаха | НАМИ-220УХЛ1 | 220 =220 | 400 ≥114 |
| Ввод в РУ 10 кВ | НАЛИ СЭЩ-10-1 | 10 =10 | 225 ≥ 41,96 |
ОКОНЧАНИЕ ПРИЛОЖЕНИЯ В
(справочное)
Таблица В.3 – Выбор и проверка трансформаторов тока
| Наименование присоединения | Тип трансформатора тока | Вариант исполнения по вторичным обмоткам | Uн |
|
кА |
|
(кА)2с |
| S1, % |
| Ввод в РУ 220 кВ | ТГФМ – 220 | 0,2/0,2S/ 0,5/ 0,5S; 5Р, 10Р | 220 | 3000 165,3 | 125 | 5 | 7396 14,692 | 3>2,532 | 83,3 |
| Ввод в РУ 10 кВ | ТОЛ-10-М4 | 0,2S; 0,2; 0,5S; 0,5 5Р или 10Р | 10 | 4000 3306,64 | 152,5 55,421 | 5 | 3721 1231,524 | 1,2>1,04 | 86,8 |
| Линия 220 кВ Владивосток-Черепаха | ТГФМ – 220 | 0,2/0,2S/ 0,5/ 0,5S; 5Р, 10Р | 220 | 3000 165,3 | 125 | 5 | 7396 14,692 | 3>2,532 | 83,3 |
| Линия 220 кВ Зеленый угол-Черепаха | ТГФМ – 220 | 0,2/0,2S/ 0,5/ 0,5S; 5Р, 10Р | 220 | 3000 165,3 | 125 | 5 | 7396 14,692 | 3>2,532 | 83,3 |
, A
,
, A
, ОмПРИЛОЖЕНИЕ Г
(справочное)
