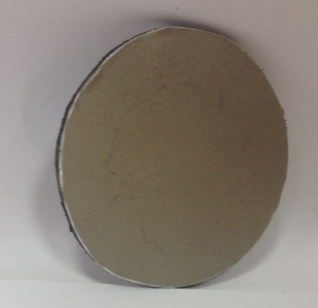

Изготовленная манжета представлена на рисунке 2.15.
Рисунок 2.15 – Фото изготовленной манжеты
С помощью набора шпилек (представленных на рисунке 2.16) на колбе под стойку (рисунок 2.5) собирается конструкция из двух крепежных крышек (рисунок 2.12) и манжет (рисунки 2.11 и 2.14).

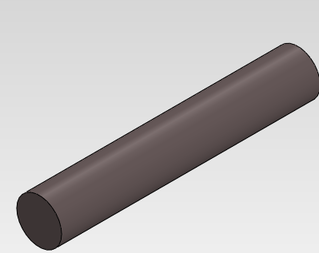

Рисунок 2.16 – Шпилька

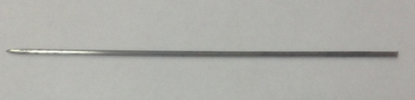

Используемые шпильки представлены на рисунке 2.17
Рисунок 2.117 – Фото используемых шпилек
Внутри колбы располагается поршень (рисунок 2.18).
Рисунок 2.18 – Поршень
Данный поршень был изготовлен на токарном станке. Фото детали представлено на рисунке 2.19.
Рисунок 2.19 – Фото изготовленного поршня
Поршень (рисунок 2.18) совершает возвратно – поступательное движение и через шатун (рисунок 2.20) передает усилие коленчатому валу.
Рисунок 2.20 – Шатун
Изготовленный шатун представлен на рисунке 2.21.
Рисунок 2.21 – Фото изготовленного шатуна
Коленчатый вал (рисунок 2.22) преобразует его в крутящий момент.
Рисунок 2.22 – Коленчатый вал
Изготовленный коленчатый вал представлен на рисунке 2.23.

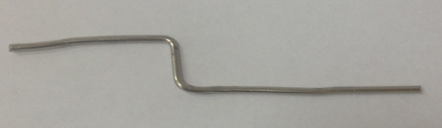

Рисунок 2.23 – Фото изготовленного коленчатого вала
За счет вращения коленчатого вала раскручивается маховик (представлен на рисунке 2.24).
Рисунок 2.24 – Маховик
Изготовленный маховик представлен на рисунке 2.25.
Рисунок 2.25 – Фото изготовленного маховика
Маховик зафиксирован на коленчатом валу (рисунок 2.22), который в свою очередь вращается на двух опорах (рисунок 2.26).
Рисунок 2.26 – Стойки под маховик

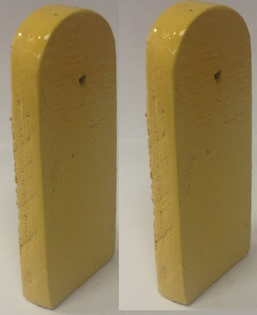

Изготовленные стойки представлены на рисунке 2.27.
Рисунок 2.27 – Фото изготовленных стоек
2.3 Термодинамическая часть двигателя внешнего сгорания Стирлинга
Рабочий процесс термоакустического двигателя реализуется в двух стеклянных колбах разного диаметра. В колбе меньшего диаметра (рисунок 2.29) происходит нагрев газа, который с помощью поршня (рисунок 2.18) перемещается в колбу большего диаметра (рисунок 2.30).

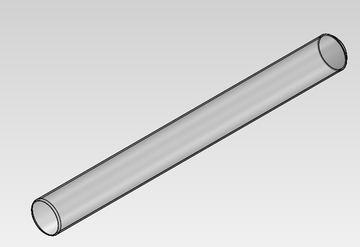

Рисунок 2.28 – Колба меньшего диаметра

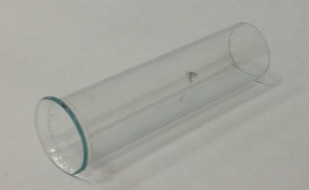

Используемая колба представлена на рисунке 2.29.
Рисунок 2.29 – Фото используемой колбы меньшего диаметра

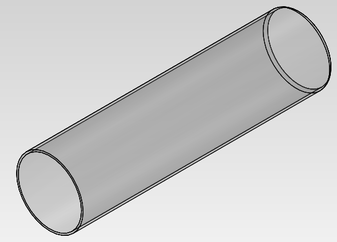

Рисунок 2.30 – Колба под поршень

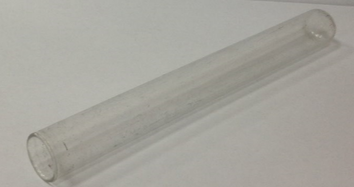

Используемая колба под поршень представлена на рисунке 2.31.
Рисунок 2.31 – Фото используемой колбы под поршень
В колбе меньшего диаметра (рисунок 2.28) располагается металлическая сетка (рисунок 2.32), которая служит радиатором для отвода теплоты.
Рисунок 2.32 – Металлическая сетка

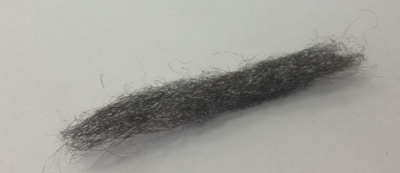

Используемая металлическая сетка представлена на рисунке 2.33
Рисунок 2.33 – Фото используемой металлической сетки
Внешним источником теплоты является свеча (рисунок 2.34).
Рисунок 2.34 Свеча
3 ВЫВОД УРАВНЕНИЯ КОЭФФИЦИЕНТА ПОЛЕЗНОГО ДЕЙСТВИЯ ДВИГАТЕЛЯ ВНЕШНЕГО СГОРАНИЯ СТИРЛИНГА
В данном разделе будет представлен расчет КПД двигателя Стирлинга.
На рисунке 1 изображен цикл, который состоит из двух изотерм и двух изохор.
Рисунок 3.1 – Диаграмма в P-V координатах:
1-2 и 3-4 – изотермы; 4-1 и 2-3 - изохоры
На линии 1-2 и 3-4 температуры остаются постоянными (t=const), количество теплоты идет на совершение работы. На линиях 4-1 и 2-3 остается постоянным объем, сообщаемое на этих изохорах количество теплоты идет на увеличение внутренней энергии. Такой цикл называется циклом Стирлинга. На рисунке 1
- это температура нагревателя, при которой сообщается количество теплоты на верхней изотерме;
- температура холодильника.
Работа в этом цикле складывается из положительной работы на участке 1-2 и отрицательной работы на участке 3-4. В расчетах я все величины считаю положительными, то есть под работой на участке 3-4 я понимаю модуль этой отрицательной работы. Следовательно, работа за цикл представляет собой разность работ на участке 1-2 и на участке 3-4, которая рассчитывается по формуле
, (3.1)
где
- положительная работа на участке 1-2, Дж;
- отрицательная работа на участке 3-4, Дж.
Далее вводим обозначения. Работа на участке нагрева - это работа нагревателя
, а работа на участке - это работа холодильника
.
Для того чтобы найти КПД любого теплового двигателя требуется работу поделить на ту теплоту которую потребляет рабочее тело в цикле, то есть ту теплоту которую тело получает от условного нагревателя. Теплота в данном цикле подводится на участках 4-1 и 1-2. Суммарное количество теплоты
, которое подводится в цикле, рассчитывается по формуле
, (3.2)
где
- теплота, подводимая на участке 4-1;
- теплота, подводимая на участке 1-2.
Данную сумму в формуле 3.2 можно представить как работу на участке 1-2, так как количество теплоты на этом участке равно работе – это изотермический процесс, плюс то, что получается на изохоре, рассчитывается по формуле
, (3.3)
где
- поправочный коэффициент,
- температура нагревателя, оС;
- температура холодильника, оС.
Далее вводим обозначения.
- количество теплоты, подводимое на участке 4-1.
Далее выведем формулу для расчета КПД
, (3.4)
где
- это все количество теплоты, которое получается в цикле, минус то количество теплоты, которое получается на изохоре.
Найдем работу на изотерме 3-4 по следующей формуле
, (3.5)
где
- это работа на участке 3-4;
- степень сжатия (во сколько раз один объем больше другого) на рисунке 1 обозначены, как
и
.
Найдем работу на изотерме 1-2 по следующей формуле
, (3.6)
где
- это работа на участке 1-2.
Формулы (3.5), (3.6) получаются интегрированием.
В дальнейших расчетах используется следующее соображение, работа на участке 3-4 (участок контакта с холодильником) относится к работе на участке 1-2 как отношение температур, рассчитывается по формуле
, (3.7)
Используя все допущения, формула КПД Стирлинга сведется к такому виду
, (3.8)
где
- это фактически КПД цикла Карно.
Предположим, что есть устройство
, (3.9)
которое позволяет отдавать
некому телу на участке 2-3 и отбирать то же у этого тела на участке 4-1. Тогда из формулы (3.8) будет равно нулю и
, где
- КПД цикла Карно. Такое устройство называется регенератор. Функция регенератора переводить газ с одной изотермы на другую без теплообмена с нагревателем или холодильником.
Если регенератор передает 100 % тепла, то формула будет выглядеть следующим образом
. (3.10)
Если регенератор передает
%, то (
) % нужно получить от нагревателя, формула будет выглядеть следующим образом
(3.11)
Чем лучше регенератор, тем ближе
к 1.
Таким образом, при условии идеального регенератора, к.п.д. двигателя Стирлинга численно равен к.п.д. цикла Карно, что примерно, при условии реализации двигателя с учетом современных технологий, составляет около 80%.
