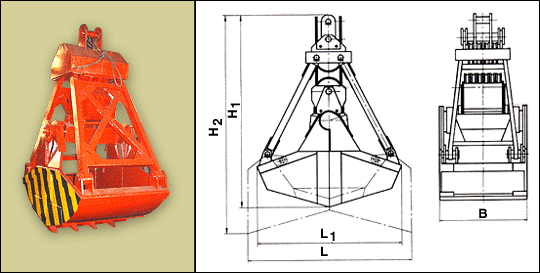

Рисунок 1.1. Грейфер моторный
Таблица 1.1.
Параметры грейферов моторных к рисунку 1.1
| №№ | Наименование параметров | Величина параметров | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1 | Объем зачерпываемого груза V, м3 | 0,5 | 1,0 | 1,6 | 2,5 | |
| 2 | Геометрическая вместимость | 0,5 | 1,2 | 1,8 | 2,6 | |
| 3 | Насыпная плотность груза, т/м3 (не более) | 1,8 | 2,8 | 2,5 | 2,0 | |
| 4 | Номинальная масса зачерпываемого груза, т (не более) | 0,9 | 2,8 | 4,0 | 5,0 | |
| 5 | Собственная масса грейфера, т (не более) | 1,1 | 1,6 | 2,5 | 2,95 | |
| 6 | Размер, мм | L | 1750 | 1950 | 2450 | 2430 |
| L1 | 1100 | 1600 | 1900 | 1880 | ||
| B | 1000 | 1300 | 1530 | 2000 | ||
| H1 | 2000 | 2100 | 2700 | 3580 | ||
| H2 | 2250 | 2500 | 3000 | 3000 | ||
Рисунок 1.2 Грейфер канатный, двухчелюстной
Таблица 1.2.
Параметры грейферов к рисунку 1.2
| №№ | Наименование параметров | Величина параметров | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | Объем зачерпавыемого груза | 0,8 | 1,6 | 3,2 | 4,0 | 5,0 |
| 2 | Геометрическая вместимость | 0,8 | 1,6 | 3,2 | 4,0 | 5,0 |
| 3 | Насыпная плотность груза, т/м3 (не более) | 2,7 | 3,0 | 2,4 | 3,0 | 3,0 |
| 4 | Номинальная масса зачерпываемого груза, т (не более) | 2,2 | 4,8 | 7,8 | 12,0 | 15,0 |
| 5 | Собственная масса грейфера, т (не более) | 2,0 | 4,5 | 7,6 | 9,3 | 10,0 |
| 6 | Ход замыкающего каната, H | 0,95 | 1,25 | 1,92 | 2,5 | 3,0 |
| 7 | Диаметр каната, Dk | 17,5 | 18 | 27 | 30 | 36 |
Окончание табл. 1.2
| 8 | Размер, мм | L | 2110 | 2450 | 3360 | 4140 | 4400 |
| L1 | 1700 | 1900 | 2880 | 3200 | 3720 | ||
| B | 1250 | 1550 | 1800 | 1900 | 2000 | ||
| H1 | 2450 | 2600 | 2900 | 3300 | 3780 | ||
| H2 | 2830 | 3000 | 3340 | 3680 | 4680 |

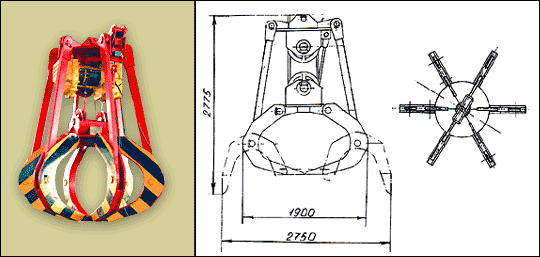

Рисунок 1.3 Грейфер многочелюстной канатный (моторный)
Таблица 1.3.
Параметры грейферов к рисунку 1.3
|
Грейферы классифицируют в соответствии с таблицей 1.4 . Допускается применять дополнительные классификационные признаки.
Таблица 1.4
Классификация грейферов
| Классификационный признак | Вид грейферов | Обозначение | Примечание | ||
| Грузоподъемность крана, для которого предназначен грейфер | - | Число, обозначающее грузоподъемность в тоннах | Если грузоподъемность крана переменная или заранее предусмотрено ее недоиспользование при работе грейфером, в качестве грузоподъемности крана принимают значение, заданное для работы грейфером | ||
| Группа грузов | См. таблицу 1.5 | ||||
| Конструктивное исполнение | Двухчелюстные | обычные штанговые при L 1 ³ 0,55 L | - | L и L 1 | |
| обычные клещевые при L 1 ³ 0,55 L | К | ||||
| подгребающие при L 1 < 0,55 L | П | ||||
| регулируемые при L 1 ³ 0,55 L и L 1 < 0,55 L | Р | ||||
| Многочелюстные | М | - | |||
| Число канатов | Одноканатные | 1к | - | ||
| Двухканатные | - | При грузоподъемности крана до 5 т включительно | |||
| 2к | При грузоподъемности крана свыше 5 т | ||||
| Четырехканатные | - | ||||
| 4к | При грузоподъемности крана до 5 т включительно | ||||
Окончание табл. 1.4
| Ориентация двухчелюстного грейфера относительно канатов крана | С продольным раскрыванием | Пр | Плоскость разъема челюстей совпадает с плоскостью поддерживающих канатов |
| С поперечным раскрыванием | - | Плоскость разъема челюстей перпендикулярна к плоскости поддерживающих канатов | |
| Приспособленность для разгрузки вагонов | Предназначенные для разгрузки вагонов | В | В зависимости от выполнения требований п. 2.7 |
| Не предназначенные для разгрузки вагонов | - | - | |
| Характер черпания | Обычное |
| - |
| Подводное | ПЧ | - |
Основные параметры грейфера - грузоподъемность крана Q и группа грузов, для которых предназначен грейфер.
В стандартах (технических условиях) на грейферы конкретных типов (моделей) должны быть установлены следующие параметры и размеры (см. рисунки 1.1 – 1.3):
собственная масса грейфера;
номинальная масса зачерпываемого груза;
фактическая масса зачерпываемых грузов конкретных видов по результатам испытаний;
геометрическая вместимость;
удельная материалоемкость;
размах челюстей L;
ширина челюстей В или размер S;
кратность замыкающего полиспаста;
ход замыкающего каната Н;
размер L1;
габаритные размеры открытого и закрытого грейфера;
наибольшая длина грейфера L3 ,если она превышает L;
наибольшая ширина грейфера В1 , если она превышает В;
диаметр каната dк .
Грузы подразделяют на группы по насыпной плотности в соответствии с таблицей 1.5 .
Таблица 1.5
Грузы по группам насыпной плотности
| Группа грузов | Насыпная плотность, т/м 3 | ||
| Наименование | Обозначение | Не менее | Не более |
| Весьма легкие | ВЛ1 | - | 0,40 |
| ВЛ2 | 0,40 | 0,63 | |
| Легкие | Л1 | 0,63 | 0,80 |
| Л2 | 0,80 | 1,00 | |
| Средние | С1 | 1,00 | 1,25 |
| С2 | 1,25 | 1,60 | |
| С3 | 1,60 | 2,00 | |
| Тяжелые | Т1 | 2,00 | 2,50 |
| Т2 | 2,50 | 3,20 | |
| Весьма тяжелые | ВT1 | 3,20 | 4,00 |
| ВТ2 | 4,00 | 4,50 | |
Допускается относить отдельные группы грузов к соседней группе грузов, причем к ближайшей последующей группе допускается относить грузы с повышенной вязкостью, уплотняемостью и податливостью внедрению, а к ближайшей предыдущей группе - грузы с противоположными свойствами.
Грузы с кусками размеров, превышающих указанные в таблице 1.6, относят к труднозачерпываемым, что обозначается буквой «т» после основного обозначения группы, например Т1т, Л2т и т. д.
Таблица 1.6
Грузы с превышением размеров кусков
| Грузоподъемность крана, т | Размеры кусков, мм | |||||
| средневзвешенные, по группам для грузов | Максимальные | |||||
| ВЛ | Л | С | Т | ВТ | ||
| До 8 Oт 8 » 16 включ. Св. 16 | 100 | 80 | 63 | 50 | 40 | 250 |
| 125 | 100 | 80 | 63 | 50 | 320 | |
| 160 | 125 | 100 | 80 | 63 | 400 | |
К труднозачерпываемым относят грузы, утратившие сыпучесть из-за слеживания, смерзания или спекания, если нет возможности восстановить их сыпучесть рыхлением, размораживанием и другими средствами до перегрузки грейферами.
