Министерство транспорта Российской Федерации

Федеральное агентство железнодорожного транспорта

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«ДАЛЬНЕВОСТОЧНЫЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ПУТЕЙ СООБЩЕНИЯ»

Кафедра «Системы электроснабжения»

К ЗАЩИТЕ ДОПУСТИТЬ

Заведующий кафедрой

_______________ И.В. Игнатенко

"____"___________2016 г.

ПС 220 кВ НПС-1 с разработкой РЗА ВЛ 220 кВ

НПС-1 – Хабаровская и трансформатора Т1

Пояснительная записка к выпускной квалификационной работе

БР 13.03.02 ПЗ

Студент Д.А. Белоусов

Руководитель В.Ю. Логинов

Нормоконтроль С.А. Власенко

Хабаровск – 2016

Министерство транспорта Российской Федерации

Федеральное агентство железнодорожного транспорта

федеральное государственное бюджетное образовательное

учреждение высшего образования

«Дальневосточный государственный университет путей сообщения»

(ДВГУПС)

Электроэнергетический институт Кафедра Системы электроснабжения

(наименование УСП) (наименование кафедры)

Направление (специальность) 13.03.02 Электроэнергетика и электротехника______

(код, наименование направления или специальности)

УТВЕРЖДАЮ:

Зав. кафедрой_______________ И.В. Игнатенко

«_____» ______________2016 г.

ЗАДАНИЕ

на выпускную квалификационную работу студента

Белоусова Дениса Александровича

(фамилия, имя, отчество)

1.Тема ВКР: «ПС 220 кВ НПС-1 с разработкой РЗА ВЛ 220 кВ НПС-1 – Хабаровская и трансформатора Т1 »

утверждена приказом по университету от «15»______2016 г. № __

2. Срок сдачи студентом законченной ВКР «15 » _____ 2016 г.

3. Исходные данные к ВКР проектная документация по объекту нефтепровод – отвод «ТС ВСТО – Комсомольский НПЗ» Внешнее электроснабжение НПС-1.

4. Содержание расчетно-пояснительной записки (перечень подлежащих разработке вопросов)

1) Расчёт токов короткого замыкания.

2) Построение схем РЗА.

3) Расчёт уставок РЗА.

4) Электробезопасность.

5. Перечень графического материала (с точным указанием обязательных чертежей)

1) Схема сети.

2) Схема главных электрических соединений ПС 220 кВ НПС-1.

3) Принципиальная схема основной защиты трансформатора.

4) Принципиальная схема резервной защиты линии.

6. Консультанты по ВКР

7. Дата выдачи задания _________________

Календарный план

выполнения выпускной квалификационной работы

Студент _____________________________________________

Руководитель ВКР ____________________________________

ABSTRACT

The objects of study are the 220 kV Substation NPS-1 and 220 kV NPS-1 - Khbrovsk.

The purpose of work - calculation of basic settings, backup protection and automation for the NPC-1 line - Khabarovsk and transformer T1 at 220 kV Substation NPS-1. Quest received protection settings in the terminals based Siprotec company Siemens.

The study calculated pickup value mainly wasps and backup protection of autotransformers and overhead lines. Built Prince pial circuit protection for each object.

РЕФЕРАТ

Проект содержит 56 с., 7 рис., 8 таблиц, 11 источников.

ТОКИ КОРОТКОГО ЗАМЫКАНИЯ, ДИФФЕРЕНЦИАЛЬНАЯ ЗАЩИТА, МАКСИМАЛЬНАЯ ТОКОВАЯ ЗАЩИТА, ДИСТАНЦИОННАЯ ЗАЩИТА, УРОВ, ТОКОВАЯ ЗАЩИТА НУЛЕВОЙ ПОСЛЕДОВАТЕЛЬНОСТИ, АПВ, ДИФФЕРЕНЦИАЛЬНО – ФАЗНАЯ ЗАЩИТА, TKZ3000

Объектами исследования являются ПС 220 кВ НПС-1 и ВЛ 220 кВ НПС-1 – Хабаровская.

Цель работы – расчет уставок основных, резервных защит и автоматики для линии НПС-1 – Хабаровская и трансформатора Т1 на ПС 220 кВ НПС-1. Задание полученных уставок в терминалы защит на базе Siprotec компании Siemens.

В результате исследования было рассчитаны уставки срабатывания основных и резервных защит автотрансформатора и ВЛ. Построены принципиальные схемы защит для каждого объекта.

ОТЗЫВ РУКОВОДИТЕЛЯ

ВЫПУСКНОЙ КВАЛИФИКАЦИОННОЙ РАБОТЫ

Стдент(ка)_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

______________________________________________________________

Примечания:

• Все строки должны быть заполнены и проставлено Да/Нет

• Специальность –

• Форма обучения - дневное заочное (нужное подчеркнуть)

Руководитель ВКР ________________ (__________________________)

Подпись Ф.И.О.

СОДЕРЖАНИЕ

С.

ВВЕДЕНИЕ 8

1 РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ 9

2 ПОСТРОЕНИЕ СХЕМ РЗА 10

3 РАСЧЕТ УСТАВОК РЗА 12

3.1 Расчет защит АТ 12

3.1.1 Расчёт основных защит 12

3.1.2 Расчёт резервных защит 17

3.2 РАСЧЁТ ЛИНИИ 22

3.2.1 Расчёт резервных защит 22

3.2.2 Расчёт основной защиты 32

3.4 Расчёт АПВ 45

3.4.1 Расчёт АПВ трансформатора. 45

3.4.1 Расчёт АПВ ВЛ 46

4 ЭЛЕКТРОБЕЗОПАСНОСТЬ 47

4.1 Организационные мероприятия при работах на ВЛ 47

ЗАКЛЮЧЕНИЕ 54

СПИСОК ЛИТЕРАТУРЫ 55

ПРИЛОЖЕНИЕ А 57

ПРИЛОЖЕНИЕ Б 60

ПРИЛОЖЕНИЕ В 62

ВВЕДЕНИЕ

Развитие топливно-энергетической нефтяной промышленности сопровождается рядом постоянно сопутствующих вопросов технического характера, а именно: разработка новых месторождений, транспортировка сырья, переработка сырья, доставка готового продукта до потребителя и т.д. Согласно мировым тенденциям в промышленности данная отрасль так же подлежит автоматизации, что подразумевает: увеличением количества взаимосвязанных энергообъектов и размеров территорий, на которой они размещаются; усложнением схем и режимов работы этой сети; увеличением максимальной мощности передаваемой по одной электрической связи.

В соответствии с проектом №Т3-90.040.00-ДМН-023-15 предусматривается строительство заходов трассы ВЛ 220 кВ Хабаровская – Старт №1 на ПС 220 кВ НПС-1 с образованием двух линий ВЛ 220 кВ Хабаровская – НПС-1 и ВЛ 220 кВ НПС-1 – НАПС-2. В связи с этим в данной курсовой работе рассмотрен расчёт релейных защит и устройств автоматики для ПС 220 кВ НПС-1 и ВЛ 220 кВ НПС-1 – Хабаровская.

Данная темя является актуальной, так как на всех крупных проектируемых энергообъектах важную роль играет расчёт и выбор релейной защиты и автоматики с последующей их установкой.

Расчёт производим на основе терминалов релейной защиты и автоматики фирмы Siemens.

1 РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ

Расчёт токов КЗ производим в узлах по схеме замещения согласно рисунку А.1 (приложение А) с помощью программного комплекса TKZ3000 и полученные значения сводим в таблицу А.1 (приложение А). Для этого были произведены расчеты параметров ЛЭП в программе «PL62W», трансформаторов.

Параметры автотрансформаторов, трансформаторов приведены в приложении Б (таблица Б.1).

Рисунок 1.1 Пример расчета токов КЗ в программе TKZ3000

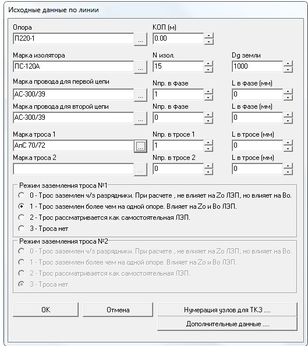

Рисунок 1.2 Пример расчета параметров линии в программе PL62W

2 ПОСТРОЕНИЕ СХЕМ РЗА

При новом строительстве, ТПВ и РК должны применяться современные устройства РЗА отечественного или иностранного производства, аттестованные или одобренные ОАО «ФСК ЕЭС».

Отключение любого поврежденного элемента сети (линий, подстанционного оборудования - шин, автотрансформаторов, реакторов, трансформаторов и другого первичного оборудования) должно осуществляться с минимальным возможным временем в целях сохранения устойчивой бесперебойной работы неповрежденной части системы и ограничения области и степени повреждения.

Ввод элемента сети после его отключения от устройств релейной защиты должен выполняться, как правило, автоматически, за исключением случаев отключения поврежденного оборудования, не допускающего автоматического повторного включения (например, автотрансформаторы, реакторы, а также, если этого требует производитель, комплектные распределительные устройства с элегазовой изоляцией).

Состав и построение защит и автоматики каждого элемента сети 110 кВ и выше должны отвечать требованиям ближнего резервирования и при выводе из работы любого устройства по любой причине должны: обеспечивать сохранение функций защиты данного элемента сети от всех видов повреждений; исключать необходимость вывода данного элемента из работы.

Количество трансформаторов тока, вторичных обмоток и их классы точности должны обеспечивать раздельное подключение устройств РЗА и систем измерений (контроллеров АСУ ТП, автоматизированной информационно-измерительной системы коммерческого учёта электроэнергии, мониторинга оборудования и других).
