Текст из файла (страница 9)

Для светильников типа УСП, ЛП = 0,39.

Подставляя численные значения в формулу (5.1) получим:

лм (люмен).

По таблице “Технические данные люминесцентных ламп” из [8]

- Белого света ЛБ-40 лампа;

- Световой поток - 3490 лм;

- Мощность - 40 Вт;

- Световая отдача - 75 лм/Вт;

- Длина лампы со штырьком - 1213,6 мм;

- Срок службы лампы - 10 000 ч.

Число светильников (38 шт), намеченное для расчета обеспечит в помещении S =387,2 м² номинальную освещенность Е_н = 300 лм, если в них будут размещены 4 люминесцентные лампы ЛБ-65.

Тип светильника:

- Потолочный ЛВО-13-4х18-772/771;

- Мощность 4  18 = 72 Вт;

- Габаритные размеры: 595  595  30 мм;

- Изготовитель – Петушинский металлический завод.

Удельная мощность определяется по формуле [8]

, (5.3)

где Р – мощность, Вт;

n – количество светильников;

S – площадь, м².

Подставляя численные значения в формулу (5.3) получим

Вт/м².

По функциональному назначению искусственное освещение подразделяется на рабочее, дежурное и аварийное.

Произведен расчет рабочего освещения. Аварийно освещение, позволяющее не прекращать работу в случае аварии в сети обычного освещения, согласно СниП устраивается в очень ответственных помещениях. Освещение безопасности (аварийное для эвакуации) устраивается в основных проходных помещениях, в коридорах, на лестницах и в помещениях, где одновременно находится более 100 человек. Для проектируемого кабинета делать освещение безопасности также нет необходимости.

Количество светильников 38 шт ( потолочные ):

- высота помещения – 3,8 м;

- расчетная высота – 3 м;

- высота расчетной плоскости над полом – 0,8 м.

План размещения потолочных светильников представлен на рисунке 5.1.

Рисунок 5.1 - План размещения потолочных светильников

5.2 Электрическая разводка в лаборатории и расчет потребляемой мощности

Электрическая разводка – это направленное расположение проводов и кабелей между различными распределительными устройствами и приемниками электрической энергии.

Для аудитории хватает одного электрического шкафа, установленного на вводе электроэнергии. Внутри ящика располагается счетчик, мощный вводный автомат, контролирующий всю цепь электроснабжения лаборатории, и несколько автоматических выключателей поменьше. Как правило, один из них контролирует розеточную сеть, еще один – сеть освещения, а остальные имеют узкую специализацию и защищают определенный приборы.

Электрическая разводка представлена на рисунке 5.2.

Рисунок 5.2 – Электрическая разводка аудитории

Электрическая разводка в лаборатории предполагает соединение распределительного щита при помощи кабельных коммуникаций с розетками для питания оборудования и осветительных цепей лаборатории.

Распределительный щит лаборатории представлен на рисунке 5.3.

Рисунок 5.3 – Распределительный щит лаборатории

В коробке 1 распределительного щита расположены следующие элементы: 2 – выключатель автоматический однополюсной ВА 47-29 на рабочий ток до 16 А; 3 и 4 – выключатели автоматические однополюсные ВА 76-29-1 на рабочий ток до 25 А; 5 – выключатель автоматический трехполюсной ВА 77-29-3 на рабочий ток до 16 А.

Установленная мощность на светильники определяется по формуле [8]

(5.4)

где n – число светильников;

P_л – установленная мощность на 1 люминесцентный светильник.

Подставляя численные значения в формулу (5.4) получим

кВт/ч.

Мощность на лабораторные стенды определяется как суммарная мощность всех стендов и равна Р_{у Ст} = 5,3 кВт/ч.

Мощность на систему видеонаблюдения определяется как суммарная мощность всей системы равна Р_{у СВ} = 5,5 кВт/ч.

Принимаем коэффициенты спроса на электрические приборы:

- На освещение – 0,9;

- На стенды – 0,85;

- На видеонаблюдение – 0,85.

Расчетную мощность определяем по формуле

, (5.5)

Подставляя численные значения в формулу (5.5) получим:

- Для освещения

кВт/ч;

- Для стендов

кВт/ч;

- Для видеонаблюдения

кВт/ч.

Мощность, потребляемую аудиторией, рассчитываем по формуле [8]

(5.6)

Подставляя численные значения в формулу (5.6) получим

кВт/ч.

Полученные результаты сводим в таблицу 5.2.

По результатам расчета потребляемая мощность составила 22,88 кВт, а мощность автоматов 23,7 кВт, следовательно, они выдержат потребляемую лабораторией мощность.

5.3 Пожарная безопасность

Пожарная безопасность объекта – состояние объекта, при котором с регламентируемой вероятностью исключается возможность возникновения и развития пожара и воздействия на людей опасных факторов пожара, а также обеспечивается защита материальных ценностей [7].

Объект защиты – это здание, сооружение, помещение, процесс, технологическая установка, вещество, материал, транспортное средство, изделия, а также их элементы и совокупности. В состав объекта защиты входит и человек.

Общие требования пожарной безопасности выполняются в соответствие с ГОСТ 12.1.004-91 ССБТ.

В случае возникновения пожара, план расположения огнетушащих средств и аварийных выходов показан на рисунке 5.4.

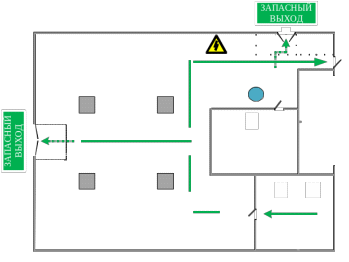

Рисунок 5.4 – План эвакуации людей в случае пожара из здания

6 ЭКОНОМИЧЕСКОЕ ОБОСНОВАННИЕ СОЗДАНИЯ СЕТЕВОЙ ЛАБОРАТОРИИ

6.1 Общая характеристика показателей оценки экономической эффективности технических решений

Общие понятие «экономической эффективности» – это результат, который можно получить, соизмерив показатели доходности производства по отношению к общим затратам и использованным ресурсам. Если первый показатель выше по сравнению со второй составляющей, значит, целей достигнуто, все потребности удовлетворены.

Экономическая эффективность определяется, во-первых, при выборе наиболее эффективных технических решений (машин, материалов, конструкций и др.) на стадиях планирования и проектирования объектов строительства и, во-вторых, для определения размера экономического эффекта от внедрения технических мероприятий в строительстве.

При проведении расчетов необходимо сравнение технических решений, намечаемых к внедрению и принимаемых за исходный уровень-эталон. В качестве эталона на стадиях планирования и проектирования принимаются наиболее эффективные технические решения, внедренные в практику строительства или разработанные в проектах.

При сравнении вариантов технических решений между собой или намечаемого к внедрению технических мероприятия с эталоном нередко оказывается, что показатель себестоимости по одному из вариантов ниже, чем по другому, а показатель капитальных вложений выше. В этих условиях для выбора наиболее эффективного варианта необходимо соизмерить себестоимость и капитальные вложения путем определения срока окупаемости — Т0 (или коэффициентом эффективности — Е) дополнительных капитальных вложений по одному из вариантов за счет ежегодной экономии издержек производства (себестоимости).

Экономическая эффективность новой техники определяется также на основе показателя совокупных (приведенных) затрат, учитывающих как затраты на производство, так и капитальные вложения

В расчетах Экономической эффективности новой техники должен быть учтен фактор времени путем определения эффекта от сокращения продолжительности выполнения строит.-монтажных работ и ускорения ввода в действие строящихся объектов. Сокращение продолжительности строит.- монтажных работ приводит к снижению их себестоимости за счет экономии по части статей накладных расходов (условно-постоянных) .

При определении экономической эффективности новой техники, внедрение, которой связано с развитием сопряженных отраслей или производств, следует учитывать, наряду с капитальными вложениями в фонды строит, индустрии, материалов, также вложения в сопряженные отрасли.

Темпы технического прогресса и достигаемый на его основе экономический эффект в значительной мере зависят от правильного выбора направлений научных исследований и быстрого внедрения в производство результатов научных работ. В связи с этим возникает задача определения экономической эффективности научных работ, предназначенных для внедрения в производство. Она определяется экономическим потенциалом, который реализуется по мере внедрения ее результатов в производство.

6.2 Сущность, назначение и основные свойства предлагаемого технического решения

Данное организационно-техническое решение заключается в установке системы видеонаблюдения, которая дает возможность детального дистанционного мониторинга сетевой лаборатории, а также наблюдение за проводимыми лабораторными работами в реальном времени.

Дальневосточный государственный университет путей сообщения (ДВГУПС) включает в себя четыре филиала, в которых изучаются такие дисциплины как:

- Подвижной сосав железных дорог;

- Производство и ремонт подвижного состава;

- Теория и конструкция локомотивов;

- Конструирование и расчет вагонов;

- Техническая диагностика подвижного состава.

Разрабатываемая сетевая лаборатория не имеет аналогов в филиалах ДВГУПС, а установка таких лабораторий невозможна из-за отсутствия больших аудиторий способных разместить в себе два локомотива, а так же из-за больших финансовых вложений.

Установка данной системы обусловлена, в первую очередь необходимостью расширения доступа к уникальному функционалу лаборатории, которая даст возможность сократить расходы на создание лабораторий в других институтах.

6.3 Расчет расходов на лабораторию

Расчет расходов на лабораторию включает в себя:

• Расчет фонда заработной платы;

• Отчисления в единый социальный фонд;

• Расчет расхода на отопление;

• Расчет расхода на электроэнергию;

• Стоимость установки системы видеонаблюдения.

При расчете заработной платы работника, работающего в лаборатории, принимается высококвалифицированный специалист не ниже 3-го разряда.

Месячная тарифная ставка определяется умножением тарифного коэффициента присвоенного разряда на отработанное количество часов, руб., которая определяется по формуле [9]

(6.1)

где К_раз – тарифный коэффициент присвоенного разряда;

Т_вр – затраченное время.

Подставляя численные значения в формулу (6.1) получаем

рублей.

На предприятиях широко используются различные системы премирования и вознаграждения.

Размер премии работника, руб, определяется по формуле [9]

, (6.2)

где Р_п – размер премии, для данного случая Р_п.= 40%.

Подставляя численные значения, подставляем в формулу (6.2) получаем

рублей.

В соответствии с Отраслевым соглашением для работников, занятых в основной деятельности железных дорог, работников промышленных предприятий введена ежемесячная выплата вознаграждения за выслугу лет. Размер вознаграждения за выслугу лет в зависимости от стажа непрерывной работы, от месячной тарифной ставки оклада.

Работник, проработал 6 лет и соответственно ежемесячное вознаграждение составляет 30%.
