Текст из файла (страница 17)

Сведения по накоплению материальных ресурсов на душу населения, млн.рублей.

	2010	2011	2012	2013	2014
Всего по Российской Федерации	38,19	40,57	43,21	66,73	92,49
ДФО	51,02	145,77	178,74	204,24	360,12
Республика Саха	50,12	47,91	57,01	67,86	2309,79
Камчатский край	422,54	323,91	459,89	658,19	155,98
Приморский край	2,91	10,11	17,1	29,3	4,11
Хабаровский край	68,78	85,8	121,53	387,35	664,38
Амурская область	35,31	46,76	45,86	103,62	1702,86
Магаданская область	6	38,41	37,76	54,04	262,54
Сахалинская область	21,45	29,07	305,16	394	634,5

Продолжение Таблицы В.2

ЕАО	153,94	154,92	154,82	95,51	2107,94
Чукотский АО	325,09	12001,21	11823,8	11467,5	1969,28

ПРИЛОЖЕНИЕ Г

Рисунок Г.1 - Муниципальный район им. Лазо, 2011 г. [33]

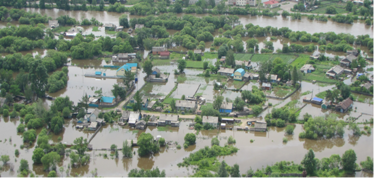

Рисунок Г.2 – Крупномасштабное наводнение в Хабаровском крае

г. Хабаровск 2013 г. [33]

Рисунок Г.3 – Крупномасштабное наводнение в Хабаровском крае

г. Комсомольск-на-Амуре 2013 г. [33]

Рисунок Г.4 – Крупномасштабное наводнение в Хабаровском крае

Хабаровский район, с. Корсаково 2013 г. [33]

Рисунок Г.5 – Сильный снег Солнечный муниципальный район 12.04.2013 г.

Рисунок Г.6 – Крушение торгового поезда Комсомольский муниципальный район 05.03. 2014

Рисунок Г.7 – Крушение вертолета Ми-8 Верхнебуреинский

муниципальный район 30.06.2014

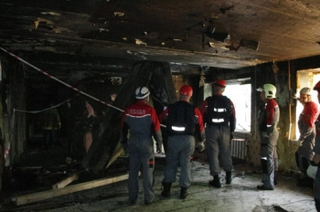

Рисунок Г.8 – Взрыв бытового газа г. Хабаровск 12.05.2014

ПРИЛОЖЕНИЕ Д

Расчет формул для экономического раздела

1 Оценка количества опасных веществ, способных участвовать в техногенной аварии, сопровождающейся проливом

При разрушении нефтепровода объём вытекшей жидкости определяется по формуле [75]:

, (Д.1.1)

где - давление перекачки, составляющее 5 МПа;

Q – расход нефти, равный 0,06 м³/с [74];

t – время перекрытия задвижек, равное 3600 с (так как ЧС произошла на линейной части МНП, расположенной в значительном удалении от ЛПДС, а так же длина отрезка между соседними задвижками составляет 12,6 км);

D - диаметр трубопровода, 500 мм;

L - длина отрезка между соседними задвижками, 12,6 км.

Таким образом, объем вытекшей нефти составляет 250 м³.

1.1 Определение массы нефти, разлившейся при ЧС

Количество пролившейся нефти, вследствие разгерметизации нефтепровода, рассчитывается:

, (Д.1.2)

где - - плотность нефти при расчетной температуре, кг/м³;

- объем вытекшей нефти, 250 м³;

Е - коэффициент заполнения трубопровода нефтью (Е = 0,79).

Таким образом, масса разлившейся нефти составляет:

1.2 Определение площади растекания и толщины слоя разлившейся нефти

Линейный размер разлития нефти при аварии на линейной части МНП зависит от объёма вытекшей жидкости и условий растекания. При свободном растекании диаметр разлития может быть определён из соотношения [75]:

, (Д.1.3)

где V - объём жидкости, 250 м³;

Толщина слоя разлившейся нефти рассчитывается по формуле:

, (Д.1.4)

где V - объем разлившейся жидкости, 250 м³,

F - площадь растекания нефти, м², которая определяется по формуле:

, (Д.1.5)

Таким образом, диаметр разлития составит:

d= м

Площадь растекания:

м²

Толщина слоя разлившейся нефти:

1.3 Определение количества нефти, впитавшейся в грунт

Количество нефти (масса М_вп или объем V_вп), впитавшейся в грунт, определяется по соотношениям [76]:

, (Д.1.6)

, (Д.1.7)

где ρ - плотность нефти, 0,86 т/м³;

V_гр - объем нефтенасыщенного грунта, м³;

К_н - нефтеемкость грунта, 0,16 % [76].

Объем нефтенасыщенного грунта вычисляется по формуле:

, (Д.1.8)

где F_гр - площадь нефтенасыщенного грунта, равная площади пролива нефти, т.е 5024 м²;

h_ср - средняя глубина пропитки грунта по всей площади, принимается равной 0,15 м.

Объем V_гр нефтенасыщенного грунта составляет:

Масса нефти, впитавшейся в грунт, составляет:

Объем нефти, впитавшейся в грунт, составляет:

Таким образом, объем нефтенасыщенного грунта составляет 754 м³, объем нефти, впитавшейся в грунт равен 121 м³, количество нефти, впитавшейся в грунт, равно 104 т.

2 Материально-техническое обеспечение аварийно-спасательных и других неотложных работ при ликвидации чрезвычайной ситуации с разливом нефти

Так как в рассматриваемой ЧС пострадавших среди населения нет, то первоочередное жизнеобеспечение организовываться не будет.

2.1 Определение сил и средств, привлекаемых для работ в зоне ЧС

Для ликвидации ЧС привлекаются 130 человек и 38 единиц техники, (Таблица Д.1).

Таблица Д.1

Сводная таблица сил и средств, задействованных в ликвидации ЧС

Вид работ	Объем работ	Силы, чел	Средства (ед. техники)
Тушение пожара	5024 м2	42	АЦ-5-40 (шасси ЗИЛ-433104) (6) АЦ-5-40 (шасси КАМАЗ-43253) (4)
Сооружение ремонтного котлована	48 м3	2	Экскаватор ЭО-2621 (1)
Срезание загрязненного слоя грунта	1005 м3	4	Бульдозер ДЗ-110 на базе трактора Т-170 (2)
Погрузка и разгрузка грунта	2010 м3	8	Экскаватор ЭО-33211 (4)
Вывоз и завоз грунта	2010 м3	42	Автосамосвалы КрАЗ-256Б1(21)
Доставка ЛС к месту ЧС		3	НЗАС 4951 4320(2) НЗАС 4947 У-37(1)
Организация связи		2	УАЗ-31512(1)

Продолжение Таблицы Д.1

Вид работ	Объем работ	Силы, чел	Средства (ед. техники)
Закрытие задвижек работниками ЛЭС		4	УАЗ-31512(2)
Инженерно-технические работы		10
Охрана общественного порядка	1000 чел.	11
Оказание медицинской помощи		3	УАЗ-452(1)
Подвоз продуктов и предметов первой необходимости		1	УАЗ-452(1)
Приготовление пищи		1
Итого		130	59

Таким образом, для ликвидации ЧС привлекаются 130 человек и 59 единиц техники.

2.2 Обеспечения ГСМ, продуктами питания и предметами первой необходимости

Спецтехника, производящая земляные работы, автосамосвалы обеспечивается ГСМ со склада.

Запасы продовольствия доставляются с продовольственных магазинов. Для перевозки продовольственных товаров используется автомобиль УАЗ-452. Предметы первой необходимости завозятся из хозяйственных отделов магазинов.

2.3 Потребность формирований РСЧС в различных видах жизнедеятельности и материально-технического обеспечения

Потребности формирований РСЧС в различных видах материально-технического обеспечения:

- вода;

- пища;

- предметы первой необходимости (одежда, моющие средства и т.п.);
