Отопление и вентиляция. Перед началом отопительного сезона котельные, калориферные установки, печи и другие приборы отопления, а перед началом учебного года (первой смены для детских учреждений сезонного типа) системы вентиляции и кондиционирования воздуха и кухонные очаги должны быть тщательно проверены и отремонтированы, а обслуживающий их персонал должен пройти противопожарный инструктаж. Неисправные устройства систем отопления, вентиляции и кондиционирования воздуха, а также кухонные очаги эксплуатировать не допускается. ДС № 34 соответствует.

Электроснабжение. Установку штепсельных розеток в помещениях детсадов (групповая, раздевальная, «домашний уголок», помещение для игр и занятий по подгруппам, зал для музыкальных и физкультурных занятий, зал-арена, помещения для занятий детских кружков и секций) следует предусматривать на высоте 1,8 м от уровня пола. Для использования технических средств обучения в групповой, классах для занятий, в зале для музыкальных и физкультурных занятий, в универсальных кружковых помещениях, в кабинете заведующего, в помещении для компьютерных игр, в компьютерном классе, в физиотерапевтическом кабинете необходимо устанавливать штепсельные розетки от кабеля с нулевой фазой и защитным заземлением. Установку штепсельных розеток необходимо предусматривать на высоте 1,8 м от уровня пола. В спальнях, палатах изолятора и помещении охраны следует предусматривать устройства для дежурного (ночного) освещения, присоединенные к сети эвакуационного освещения. В кухнях следует предусматривать установку оборудования, работающего на электричестве. ДС № 34 соответствует.

Освещение . На участке необходимо предусматривать наружное освещение, в том числе игровой территории и входов в здание. Наружные светильники должны крепиться на высоте не менее 1,6 м. Уровень искусственной освещенности участка — не менее 10 лк на уровне земли групповых площадок и лыжни (велосипедной дорожки), 6 лк — проездов и проходов. В детских садах компенсирующего вида необходимо предусматривать аварийное освещение 5 лк на полу основных проходов (коридоры и лестничные клетки) и ступенях лестниц. [5]

Внутреннее противопожарное водоснабжение. Системой внутреннего противопожарного водопровода оборудуются здания детских садов объемом от 5000 куб.м из расчета орошения одним стволом производительностью 2,5 литра, объемом от 25 000 куб.м — двумя струями по 2,5 литра. Пожарные краны внутреннего противопожарного водопровода должны быть оборудованы рукавами и стволами, помещенными в шкафы, которые пломбируются. В шкафу должен находиться рычаг для облегчения открытия крана. На дверце шкафа пожарного крана должны быть указаны буквенный индекс ПК и порядковый номер пожарного крана. Внутренние пожарные краны периодически должны подвергаться техническому обслуживанию и проверяться на работоспособность путем пуска воды. В ДС № 34 соответствует.

Первичные средства пожаротушения. Детские сады надлежит оснащать первичными средствами пожаротушения независимо от оборудования зданий и помещений установками пожаротушения и пожарными кранами. Ручные огнетушители в детсадах должны размещаться путем навески на вертикальные конструкции на высоте не более 1,5 м от уровня пола до нижнего торца огнетушителя или устанавливаются в пожарные шкафы совместно с пожарными кранами, в специальные тумбы или на пожарные стенды. [4] ДС № 34 соответствует

2.2 Анализ объекта с точки зрения пожарной безопасности

Дымовые пожарные извещатели

Пожа́рный извеща́тель (рисунок 2.1) - техническое средство, предназначенное для формирования сигнала о пожаре.

Дымовые модели датчиков оповещают о пожаре в том случае, если в окружающей среде резко возрастает концентрация дымовых частиц.

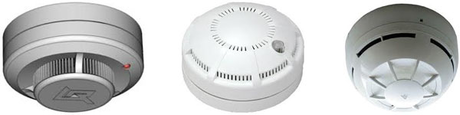

Рисунок 2.1 Пожарный извещатель

Принцип работы дымовых пожарных извещателей.

Дым представляет собой совокупность частиц аэрозоля, которые выделяются в воздух во время горения. Для того, чтобы он однозначно описывался, во внимание нужно принять четыре параметра:

• Размер частиц

• Химический состав частиц

• Скорость движения частиц

• Концентрация частиц

Так как три первых параметра зависят от четвертого (концентрации), то дымовые пожарные датчики используют принцип работы, который позволяет определить увеличение концентрации частиц дыма в окружающей среде.

В ионизационных моделях главным чувствительным элементом является сравнительно слабый источник радиоактивного излучения. Поток частиц делится по полам и направляется в две камеры, первая из которых связана с окружающей средой, а вторая – изолирована. Если в первой камере начинают скапливаться частицы дыма, в открытой камере начинает протекать ток меньшей силы, чем в изолированной и пожарный извещатель приводится в состояния готовности дать сигнал тревоги. Стоит отметить, что несмотря на радиоактивное излучения, ущерба здоровью ионизационные модели не наносят, однако утилизироваться они должны как особо опасные отходы. Оптические модели дымовых излучателей основаны на эффекте рассеивания ИК-излучения, проходя через частицы дыма.

В измерительной камере располагаются приемник и светодиод, выделяющий в окружающую среду инфракрасное излучение. Как только частицы дыма попадают внутрь и начинают свое хаотическое броуновское движение, тем самым вызывает рассевание инфракрасных потоков. Приемник улавливает произошедшие изменения и приводит устройство в действие. Линейные дымовые модели устроены по очень схожему принципу, основанному на инфракрасном излучении. [6]

Система пожарной сигнализации (рисунок 2.2) -совокупность установок пожарной сигнализации, смонтированных на одном объекте и контролируемых с общего пожарного поста. Автоматическая установка пожарной сигнализации (АУПС) -совокупность технических средств, предназначенных для обнаружения пожара, обработки, передачи в заданном виде извещения о пожаре, специальной информации и (или) выдачи команд на включение автоматических установок пожаротушения и включение исполнительных установок систем противодымной защиты, технологического и инженерного оборудования, а также других устройств противопожарной защиты.

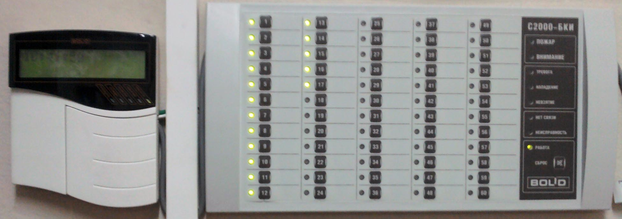

Рисунок 2.2 Пожарная сигнализация «С2000»

Основные особенности:

• Обеспечивает отображение системных сообщений на символьном жидкокристаллическом экране и их сохранение в энергонезависимом буфере (архиве) с возможностью просмотра. Управляет отображением состояний разделов на блоках индикации «С2000-БИ» и «С2000-БКИ». Для лучшего восприятия сообщений возможно задание текстовых описаний разделов и пользователей.

• Позволяет управлять разделами (ставить на охрану, снимать с охраны), используя PIN-код, на самом пульте или клавиатурах «С2000-К» и «С2000-КС», ключами Touch Memory или картами Proximity с любого прибора, имеющего вход для подключения считывателя, с блоков «С2000-БКИ», SMS сообщениями через «УО-4С».

• Обеспечивает разграничение прав доступа пользователей к функциям управления.

• Имеет функцию автоматического управления выходами приемно-контрольных приборов, пусковых и релейных блоков по 35 различным программам.

• Имеет возможность подключения принтера с последовательным интерфейсом RS-232 для документирования событий или ПК с программным обеспечением АРМ «С2000» для отображения событий, состояний разделов и шлейфов сигнализации.

• Обеспечивает передачу извещений приборами «УО-4С», «С2000-ПП» и, ограниченно, приборами «С2000-ИТ» и «УО Орион».

• Конфигурирование пульта в программе «Pprog.exe» или в программном модуле Администратор базы данных АРМ «Орион Про».

Система речевого оповещения «ВЕЛЛЕЗш 120-200»(рисунок 2.3)-данное оборудование имеет широкий спектр функциональных возможностей, среди функциональных возможностей которые входят в базовую конфигурацию следует выделить следующие: Передача тревожных сообщений в автоматическом или ручном режиме управления; Автоматический контроль состояния линий на короткое замыкание или обрыв; Возможность совместной работы как с одноканальными так и с многоканальными ППКП;
Возможность программирования алгоритма оповещения для каждого входа.

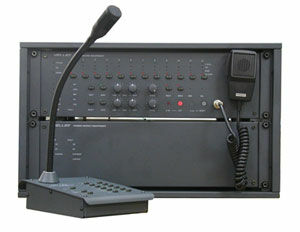

Рисунок 2.3 «ВЕЛЛЕЗш 120-200»

Контроль исправности элементов комплекса с соответствующей индикацией;
Возможность работы с 3-х проводными линиями трансляции и управления удалёнными устройствами; Возможность автономной работы от встроенных аккумуляторных батарей при отсутствии напряжения в сети 220В / 50Гц.
Оборудование оповещения в моноблочном исполнении состоит из блока речевого оповещения и оборудования электропитания. Все модели функционально идентичны и отличаются лишь выходной мощностью - 100,200,400 и 600 Вт соответственно.

При большом количестве функциональных возможностей и настроек оборудование остаётся простым и удобным в эксплуатации.
Оборудование сертифицировано и отвечает требованиям действующей нормативной документации. Принцип работы оборудования
Оборудование управления и индикации оповещения людей о пожаре предназначено для работы в автоматическом и ручном режиме оповещения, а так же для трансляции информации служебного характера и фоновой музыки.
Сигнал «ПУСК» формируется замыканием контактной пары и включает оборудование при срабатывании датчиков пожарной сигнализации ППКП.
Тревожное сообщение, записанное в цифровом виде в энергонезависимую память блока речевого оповещения, усиливается по мощности, напряжению и через соответствующие коммутаторы подается в зоны оповещения.

При запуске тревожного сообщения в ручном режиме управления, сообщение повторяется неограниченное количество раз. Передача прекращается оператором в ручном режиме управления. При запуске оборудования от ППКП трансляция сообщений происходит согласно запрограммированного алгоритма эвакуации. Остановка трансляции сообщений в этом режиме возможна соответствующими действиями оператора или согласно запрограммированного действия от ППКП. Оборудование позволяет передачу предварительно записанных сообщений о пожаре и прочих чрезвычайных ситуациях в режиме ручного управления, передачу тревожных сообщений оператором через аварийный микрофон или служебных сообщений через пульт микрофонный.

Оборудование может использоваться для трансляции сигналов гражданской обороны (ГО) и программ местного проводного вещания. Для этого к любому из двух линейных входов блока речевого оповещения (далее по тексту БМО) подключается блок согласования БT01-30В (в комплект поставки оборудования не входит). Также, к линейным входам оборудования могут быть подключены другие источники музыкальных и речевых программ - радиоприемник, магнитофон, CD/МР3-проигрыватель и т.п. Трансляция программ от любого из подключенных к БМО источников осуществляется нажатием кнопок «AUX 1» или «AUX 2», соответственно выбранному источнику сигнала, регулятором «LEVEL» устанавливается необходимая громкость. Вход «AUX» имеет наиболее низкий приоритет. При получении сигнала от ППКП, или ручной активации режима оповещения, трансляция музыкальных и речевых программ прекращается.

Блок питания (далее по тексту БРЖ), который входит в состав оборудования, обеспечивает питание БМО от сети переменного тока 220 В / 50 Гц или от встроенных аккумуляторов при его отсутствии. При отсутствии основного питания блок обеспечивает работу оборудования в дежурном режиме не менее 24 часов и в режиме оповещения не менее 30 мин.
По истечении 10 сек. оборудование автоматически переходит в дежурный режим. [7].

3 Организация по тушению пожара и спасению людей

3.1 Прогноз развития пожара на объекте

Наиболее вероятные места возникновения пожара – это пищеблок и группы.

На первом этаже выбираем пищеблок, расположенный центральной части здания. Площадь помещения – 61,4 м². Предполагаемая причина пожара – короткое замыкание.

На втором этаже выбираем группу, расположенную на пересечении улиц Вяземская и Большая. Площадь помещения – 51,4 м². Предполагаемая причина пожара – неосторожное обращение с огнем.

Распространение пожара возможно в коридор через дверные проемы, в смежные помещения при потере своих ограничивающих способностей по распространению противопожарных перегородок, а также в вышерасположенные этажи через технологические отверстия при определенном прогреве перекрытий, или их обрушении.

Возможные места обрушения строительных конструкций будут находиться в зоне наибольшего воздействия огня (перекрытия).

Распространение продуктов горения на вышележащие этажи возможно по лестничной клетке, а также через технологические отверстия в перекрытии этажа на котором произошло возгорание.

Концентрация продуктов горения предполагается высокой из-за пожарной нагрузки.

3.2 Организация работ по спасению людей
