Определение категории по пожарной и взрывопожарной опасности здания и помещений
№ п/п | Наименование помещений | Категория помещения | Категория здания |
1 | Гараж | Д | Д |
2 | Кладовая | Д | |
3 | Душ | Д |
Таблица 2.8
Определение фактической степени огнестойкости и класса конструктивной пожарной опасности здания
№ п/п | Строительные конструкции здания | Предел огнестойкости строительных конструкций | Класс пожарной опасности строительных конструкций | |
Фактический, τф, мин | Требуемый, τтр, мин (для ΙΙ степени огнестойкости) | |||
1 | Стена ненесущая кирпичная, толщ. 51 см | 30мин | Е15 | К0 |
2 | Перекрытия железобетонная плита из тяжелого бетона толщиной 80 мм | 60мин. | REI 45 | К0 |
Продолжение таблицы 2.8
№ п/п | Строительные конструкции здания | Предел огнестойкости строительных конструкций | Класс пожарной опасности строительных конструкций | |
Фактический, τф, мин | Требуемый, τтр, мин (для ΙΙ степени огнестойкости) | |||
3 | Фактическая степень огнестойкости Дф=ΙΙI | Требуемая степень огнестойкости Дтр=ΙΙI | Класс конструктивной пожарной опасности здания - С0 |
Класс функциональной пожарной опасности здания ф 5.2.
Степень огнестойкости здания: II ст. Класс конструктивной пожарной опасности здания: С0. Так как τф ≥ τтр, то Дф соответствует Дтр, что соответствует требованиям предъявляемым к данному зданию.
Овощехранилище:
Таблица 2.9
Определение фактической степени огнестойкости и класса конструктивной пожарной опасности здания
№ п/п | Строительные конструкции здания | Предел огнестойкости строительных конструкций | Класс пожарной опасности строительных конструкций | |
Фактический, τф, мин | Требуемый, τтр, мин (для ΙΙ степени огнестойкости) | |||
1 | Стена ненесущая кирпичная, толщ. 51 см. | 30мин | Е15 | К0 |
2 | Перекрытия железобетонная плита из тяжелого бетона толщиной 80 мм. | 60мин. | REI 45 | К0 |
3 | Фактическая степень огнестойкости Дф=ΙΙI | Требуемая степень огнестойкости Дтр=ΙΙI | Класс конструктивной пожарной опасности здания – С1 |
Таблица 2.10
Определение категории по пожарной и взрывопожарной
опасности здания и помещений
№ п/п | Наименование помещений | Категория помещения | Категория здания |
1 | Овощехранилище | Д | Д |
2 | Тамбур | Д |
Класс функциональной пожарной опасности здания ф 5.3.
Степень огнестойкости здания: III ст. Класс конструктивной пожарной опасности здания: С1. Так как τф ≥ τтр, то Дф соответствует Дтр, что соответствует требованиям предъявляемым к данному зданию.
Проходная:
Таблица 2.11
Определение фактической степени огнестойкости и класса конструктивной пожарной опасности здания
№ п/п | Строительные конструкции здания | Предел огнестойкости строительных конструкций | Класс пожарной опасности строительных конструкций | |
Фактический, τф, мин | Требуемый, τтр, мин (для ΙΙ степени огнестойкости) | |||
1 | Стена ненесущая кирпичная, толщ. 51 см | 30мин | Е15 | К0 |
2 | Перекрытия железобетонная плита из тяжелого бетона толщиной 80 мм | 60мин. | REI 45 | К0 |
3 | Фактическая степень огнестойкости Дф=ΙΙI | Требуемая степень огнестойкости Дтр=ΙΙI | Класс конструктивной пожарной опасности здания – С1 |
Таблица 2.12
Определение категории по пожарной и взрывопожарной
опасности здания и помещений
№ п/п | Наименование помещений | Категория помещения | Категория здания |
1 | Кабинеты | Д | Д |
2 | Цех | Д |
Степень огнестойкости здания: III ст. Класс конструктивной пожарной опасности здания: С1. Так как τф ≥ τтр, то Дф соответствует Дтр, что соответствует требованиям предъявляемым к данному зданию.
2.2 Пожарная опасность здания и анализ систем противопожарной защиты
Основная пожарная опасность на объекте, это неисправная электропроводка, неисправное электрооборудование, неосторожное обращение с огнем. Основной пожарной нагрузкой является мебель бытовая, техника, личные вещи постояльцев. Основной причиной гибели и травматизма будет связано с тем, что жители данного дома-интерната являются пожилыми людьми и инвалидами, а значит, большинство из них самостоятельно не передвигаются или делают это с большим трудом и очень медленно. В результате чего могут, возникнут заторы на путях эвакуации, а при сильном задымлении еще и давка, в результате чего будет много пострадавших от продуктов горения (рисунок 2.1).
Рисунок 2.1 Учебная эвакуация при пожаре
Защита людей и имущества от воздействия опасных факторов пожара и ограничение последствий их воздействия.
На данном объекте защита людей обеспечивается согласно пунктам 2,3 статьи 52 Федерального закона от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (далее ФЗ - 123). Пути эвакуации людей при пожаре, согласно ст.53 ФЗ - 123, должны обеспечивать безопасную эвакуацию людей в кратчайшие сроки. Каждое здание или сооружение должно иметь объемно-планировочное решение и конструктивное исполнение эвакуационных путей, обеспечивающие безопасную эвакуацию людей при пожаре. При невозможности безопасной эвакуации людей должна быть обеспечена их защита посредством применения систем коллективной защиты. [2]
Для обеспечения безопасной эвакуации людей должны быть:
а) установлены необходимое количество, размеры и соответствующее конструктивное исполнение эвакуационных путей и эвакуационных выходов, представленные на рисунке 2.2;

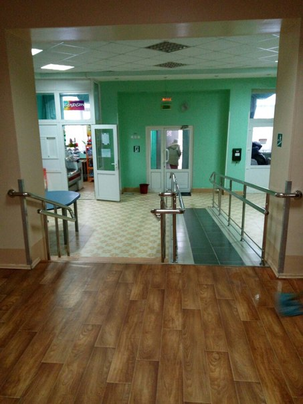

Рисунок 2.2 Эвакуационный выход
б) обеспечено беспрепятственное движение людей по эвакуационным путям и через эвакуационные выходы;
в) организованы оповещение и управление движением людей по эвакуационным путям (в том числе с использованием световых указателей, звукового и речевого оповещения) [2].
Безопасная эвакуация людей из зданий и сооружений при пожаре считается обеспеченной, если интервал времени от момента обнаружения пожара до завершения процесса эвакуации людей в безопасную зону не превышает необходимого времени эвакуации людей при пожаре.
Экспертиза путей эвакуации проводилась в ходе проверки на объекте представленная на таблице 2.13
Таблица 2.13
Экспертиза путей эвакуации
№ п/п | Параметры путей эвакуации | Значения путей эвакуации | Ссылка на документ | Вывод о соответствии | |
Фактические | По нормам | ||||
1 | Количество эвакуационных выходов: -с 1 этажа -со 2 этажа | 4 3 | Не менее 2 | СНиП 21-01-97*, пункт 6.13 | Соотв. |
2 | Ширина и высота эвакуационного выхода | Ширина 1,5 м Высота 2.1 м | 1,2 м 1,9 м | СНиП 21-01-97*, пункт 6.16 | Соотв. |
3 | Размеры эвакуационного пути | Ширина 2 м Высота 2.5 м | 1,2 м Не менее 2 м | СНиП 21-01-97*, п. 6.27 | Соотв. |
4 | Эвакуация по лестницам и лестничным клеткам | Ширина марша лестницы 1,5 м Ширина проступи 25см Высота ступени 20 см | 0,9 м Не менее 25 см Не более 22 см | СНиП 21-01-97*, п. 6.29 | Соотв. |
Пути эвакуации соответствуют предъявляемым требованиям.
Системы обнаружения пожара (установки и системы пожарной сигнализации), оповещения и управления эвакуацией людей при пожаре согласно ст.54 ФЗ - 123 должны обеспечивать автоматическое обнаружение пожара за время, необходимое для включения систем оповещения о пожаре в целях организации безопасной (с учетом допустимого пожарного риска) эвакуации людей в условиях конкретного объекта [2].
Системы пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре должны быть установлены на объектах, где воздействие опасных факторов пожара может привести к травматизму и (или) гибели людей. Перечень объектов, подлежащих оснащению указанными системами, устанавливается нормативными документами по пожарной безопасности.
В данном здании обязательно размещение АУПС согласно п.6.1 таблицы 1 НПБ 110-03[4]. Определяем тип системы оповещения и управления эвакуацией (СОУЭ) людей при пожаре для данного здания.
Согласно п.18 таблицы 2 НПБ 104-03 выбираем тип СОУЭ 2 [5].
