- справа от основного входа.
Проходная:
- в кабинете слева от основного входа.
Вентиляция:
- естественная.
Отопление:
- водяное - центральное.
Противопожарная защита объекта:
- установки автоматической пожарной сигнализации;
- помещения оборудованы АПС выполненной дымовыми и тепловыми извещателями.
- сигнал срабатывания выведен на контрольно-приемный прибор «А16-512», установленный на проходной (рисунок 1.1).

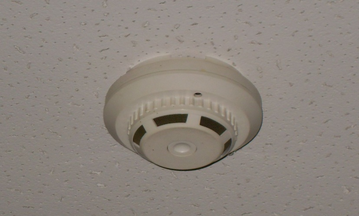

Рисунок 1.1 Дымовой извещатель
Внутреннее противопожарное водоснабжение – отсутствует.
Наружное противопожарное водоснабжение:
- на территории объекта расположен ПГ-150/Т (при давлении 2 атм. водоотдача 30 л/с) возле общежития на расстоянии 10 м. (рисунок 1.2).

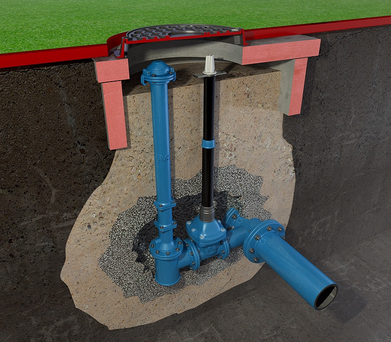

Рисунок 1.2 Пожарный гидрант
Наружное противопожарное водоснабжение осуществляется от ближайших пожарных гидрантов, расположенных:
- ул. Магаданская, 34а К-100 (при давлении 2 атм. водоотдача 30 л/с) на расстоянии 100 м;
- ул. Магаданская, 35 К-100 (при давлении 2 атм. водоотдача 30 л/с) на расстоянии 100 м;
- ул. Магаданская, 33 К-100 (при давлении 2 атм. водоотдача 30 л/с) на расстоянии 130 м;
В случае отсутствия нормативных параметров подачи воды в наружных сетях противопожарного водоснабжения, необходимо сообщить диспетчеру службы ЦППС.
При отсутствии воды в водопроводной сети задействовать:
- амурская протока на расстоянии 2000 м (расстояние указано по пути следования).
Пожарная безопасность - это такое состояние промышленного объекта, при котором исключается возможность пожара, а в случае его возникновения предупреждается влияние на людей опасных факторов и обеспечивается защита материальных ценностей. Противопожарная профилактика - комплекс организационных и технических мероприятий по предупреждению, локализации и ликвидации пожаров, а также по обеспечению безопасной эвакуации людей и материальных ценностей в случае пожаров.
Все мероприятия пожарной безопасности производства по назначению разделяются на четыре группы:
1) Мероприятия, которые обеспечивают пожарную безопасность технологического процесса и оборудования, сохранение сырья и готовой продукции.
2) Строительно-технические мероприятия, направленные на исключение причин возникновение пожаров и на создание устойчивости ограждающих конструкций и зданий, на предотвращение возможности распространения пожаров и взрывов.
3) Организационные мероприятия, которые обеспечивают организацию пожарной охраны, обучение работающих методам предупреждения пожаров и применения первичных способов тушения пожаров.
4) Мероприятия по эффективному выбору способов тушения пожаров, оснащения пожарного водоснабжения, пожарной сигнализации, создания запаса средств тушения.
В данной дипломной работе будет произведен анализ вышеперечисленных мероприятий, а также даны рекомендации по спасению и эвакуации людей на объекте.
2 Анализ пожарной опасности зданий и систем защиты
2.1 Пожарно-техническая характеристика зданий
Учебно-производственный корпус:
Таблица 2.1
Определение категории по пожарной и взрывопожарной опасности здания и помещений [1]
№ п/п | Наименование помещений | Категория помещения | Категория здания |
1 | Жилое | Д | Д |
2 | Склад | Д | |
3 | Архив | Д | |
4 | Кабинеты | Д | |
5 | Бытовка | Д |
Таблица 2.2
Определение фактической степени огнестойкости и класса
конструктивной пожарной опасности здания
№ п/п | Строительные конструкции здания | Предел огнестойкости строительных конструкций | Класс пожарной опасности строительных конструкций | |
Фактический, τф, мин | Требуемый, τтр, мин (для ΙΙ степени огнестойкости) | |||
1 | Стена ненесущая кирпичная, толщ. 51 см | 30мин | Е15 | К0 |
2 | Перекрытия железобетонная плита из тяжелого бетона толщиной 80 мм | 60мин. | REI 45 | К0 |
3 | Внутренние стены лестничных клеток железобетонные | 90мин. | REI90 | К0 |
4 | Лестничные марши лестничных клеток | 60мин. | R60 | К0 |
5 | Всего здания | Фактическая степень огнестойкости Дф=ΙΙ | Требуемая степень огнестойкости Дтр=ΙΙ | Класс конструктивной пожарной опасности здания - С0 |
Предел огнестойкости строительных конструкций Фактический, τф, мин и требуемый, τтр, мин (для ΙΙ степени огнестойкости) определяются по справочным данным табл.9.2.1, табл. 9.2.8 и табл.21 ФЗ № 123 «Технический регламент о требованиях пожарной безопасности». [2]
Класс функциональной пожарной опасности здания ф5.2. Классы функциональной пожарной опасности здания приведены в Приложении Б.
Таким образом, степень огнестойкости здания - II. Класс конструктивной пожарной опасности здания: С0. Так как τф ≥ τтр, то Дф соответствует Дтр, что соответствует требованиям предъявляемым к данному зданию.
Общежитие:
Таблица 2.3
Определение категории по пожарной и взрывопожарной
опасности здания и помещений
№ п/п | Наименование помещений | Категория помещения | Категория здания |
1 | Жилое | Д | Д |
2 | Склад | Д | |
3 | Столовая | Д | |
4 | Кабинеты | Д | |
5 | Бытовка | Д | |
6 | Актовый зал | Д |
Таблица 2.4
Определение фактической степени огнестойкости и класса
конструктивной пожарной опасности здания
№ п/п | Строительные конструкции здания | Предел огнестойкости строительных конструкций | Класс пожарной опасности строительных конструкций | |
Фактический, τф, мин | Требуемый, τтр, мин (для ΙΙ степени огнестойкости) | |||
1 | Стена ненесущая кирпичная, толщ. 51 см. | 30мин | Е15 | К0 |
2 | Перекрытия деревянное балочное | 60мин | REI 45 | К2 |
3 | Внутренние стены лестничных клеток железобетонные | 90мин. | REI60 | К0 |
4 | Лестничные марши лестничных клеток | 60мин. | R45 | К0 |
Продолжение таблицы 2.4
№ п/п | Строительные конструкции здания | Предел огнестойкости строительных конструкций | Класс пожарной опасности строительных конструкций | |
Фактический, τф, мин | Требуемый, τтр, мин (для ΙΙ степени огнестойкости) | |||
5 | Фактическая степень огнестойкости Дф=ΙΙI | Требуемая степень огнестойкости Дтр=ΙΙI | Класс конструктивной пожарной опасности здания– С1 |
Класс функциональной пожарной опасности здания ф 1.2.
Степень огнестойкости здания: III ст. Класс конструктивной пожарной опасности здания: С1. Так как τф ≥ τтр, то Дф соответствует Дтр, что соответствует требованиям предъявляемым к данному зданию.
Хозяйственный корпус:
Таблица 2.5
Определение категории по пожарной и взрывопожарной опасности здания и помещений
№ п/п | Наименование помещений | Категория помещения | Категория здания |
1 | Бельевая | Д | Д |
2 | Склад | Д | |
3 | Котельная | Г | |
4 | Кабинеты | Д | |
5 | Дизельная | Г | |
6 | Мастерская | Д | |
7 | Бытовка | Д |
Класс функциональной пожарной опасности здания ф 5.2.
Степень огнестойкости здания: III ст. Класс конструктивной пожарной опасности здания: С1. Так как τф ≥ τтр, то Дф соответствует Дтр, что соответствует требованиям предъявляемым к данному зданию.
Таблица 2.6
Определение фактической степени огнестойкости и класса конструктивной пожарной опасности здания
№ п/п | Строительные конструкции здания | Предел огнестойкости строительных конструкций | Класс пожарной опасности строительных конструкций | |
Фактический, τф, мин | Требуемый, τтр, мин (для ΙΙ степени огнестойкости) | |||
1 | Стена ненесущая кирпичная, толщ. 51 см. | 30мин | Е15 | К0 |
2 | Перекрытия деревянные | 45мин | REI 45 | К2 |
3 | Фактическая степень огнестойкости Дф=ΙΙI | Требуемая степень огнестойкости Дтр=ΙΙI | Класс конструктивной пожарной опасности здания – С1 |
Гараж:
Таблица 2.7
