Текст из файла (страница 6)

При монтаже длинных (высоких) конструкций, например, колонн одноэтажных промышленных зданий применяют подъем способом скольжения (рисунок 5.4), заключающийся в том, что колонну укладывают верхней частью к фундаменту, а нижней – по направлению к крану. Колонну цепляют за крюк крана, и при подъеме крюка нижний конец колонны скользит по земле (или по специально устроенному настилу) по направлению к фундаменту. После подъема крюка на требуемую высоту нижнюю часть колонны заводят в стакан фундамента.

Подъем способом поворота состоит в том, что колонну укладывают нижней частью к фундаменту с таким расчетом, чтобы точка строповки колонны и точка установки (фундамент) находились на одном радиусе поворота стрелы монтажного крана. Монтаж производится поворотом стрелы крана от точки строповки колонны до фундамента с одновременным подъемом крюка. При этом верхняя часть колонны поднимается, пока колонна не окажется вертикально над фундаментом, после чего низ колонны заводит в стакан фундамента.

Среди принудительных способов монтажа наиболее известны монтаж поворотом вокруг подвижного или неподвижного шарнира, монтаж надвижкой, монтаж подращиванием.

Схема подъема колонны в вертикальное положение:

а – способом поворота, б – способом скольжения; 1 – монтажный кран; 2 – точка строповки колонны; 3 – колонна ; 4 – точка установки колонны; 5 - фундамент

Рисунок 5.4.

5.5. Монтажные приспособления и инструменты

Процесс установки конструкций в проектное положение вне зависимости от методов и способов монтажа состоит из строповки (захвата), подъема в проектное положение, временного закрепления в проектном положении, расстроповки (уборки стропов), выполнении проектного стыка, возврата грузового крюка в исходное положение. Этот комплекс взаимосвязанных операций по установке монтируемого элемента в проектное положение называется монтажным циклом. Для выполнения каждой из этих операций существуют приспособления и инструменты. Это могут быть универсальные инструменты и приспособления, применяемые для любых конструкций, монтируемых любыми методами и способами, а также специализированные инструменты и приспособления, используемые только для определенных конструкций.

Строповочные приспособления – чрезвычайно ответственные элементы такелажного оборудования, предназначенные для надежного присоединения поднимаемого элемента к крюку монтажной машины в определенном положении и допускающие предусмотренный технологией маневр без больших затрат физических усилий. Различают строповочные устройства гибкие (стропы) и с жесткими элементами (траверсы). Стропы облегченные и универсальные были рассмотрены в разделе погрузочно-разгрузочных работ. Для монтажных работ надо добавить еще балансирные (или уравновешивающие) стропы различных конструкций (рисунок 5.5,а).

Когда поднимаемые элементы не могут воспринять горизонтальные сжимающие монтажные усилия, возникает необходимость в уменьшении угла наклона ветвей стропа за счет увеличения длины подвески конструкций. Это не всегда возможно из-за ограниченной высоты подъема крюка монтажного крана и всегда неудобно. В этих случаях применяют балочные, решетчатые и пространственные траверсы (рисунок 5.5, б, в, г).

И гибкие и жесткие строповочные приспособления должны быть оборудованы захватами – устройствами, с помощью которых концы стропа прикрепляют к монтируемой детали или к конструкции. Наиболее распространены петлевые захваты, прикрепляемые к изделию с помощью стальной монтажной петли. К ним относятся крюки и карабины, снабженные замками, предотвращающими самопроизвольное отцепление (рис. 8.13).

Строповочные приспособления:

а – уравновешивающие стропы; траверсы б – балочная; в – решетчатая; г – универсальная; 1 – балка, 2 – ферма, 3 – блок, 4 – стропы

Рисунок 5.5.

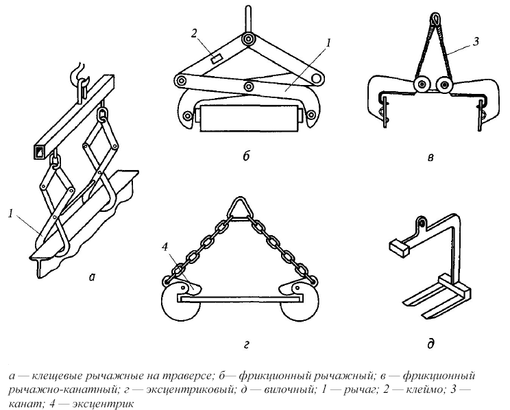

Беспетлевые захваты прикрепляют к конструкциям без монтажных петель, что позволяет экономить большое количество металла. Беспетлевые захваты (рисунок 5.6) подразделяют на опорные, присоединение которых осуществляется с помощью опорных деталей (штырей, пальцев, планок, вставляемых в отверстия, предусмотренные в монтируемых конструкциях); фрикционные (сжимающие и распорные), удерживающие конструкцию за счет сил трения; вакуумные, удерживающие элемент или конструкцию с помощью вакуумных камер. При монтаже стальных конструкций используют электромагнитные захваты.

Рисунок 5.5.

При захватах может быть местная или дистанционная расстроповка; последняя освобождает монтажника от непроизводительных переходов и подъемов для расстроповки. Захваты могут быть оборудованы ручным или механическим (электромеханическим, электромагнитным, пневматически) приводом.

В процессе установки конструкции в проектное положение используется множество приспособлений для обеспечения безопасного ведения работ и облегчения доступа монтажников к захватам строповочных и выверочных устройств, а также к стыкам:

• Подмости – напольные и навесные.

• Монтажные столики – катучие и переставные.

• Лестницы – стремянки, приставные и навесные.

• Люльки – подвесные и на строительных вышках.

• Инвентарные ограждения.

Следующая операция монтажного цикла – устройство проектного стыка и защита его деталей от коррозии. При этом используются разные приспособления. Если стыки бетонируются и объем бетона достаточно велик, для подачи бетона и раствора используют известные из технологии бетонных работ растворо- и бетононасосы, пневмонагнетатели, опрокидные бадьи, растворные ящики. При сварке закладных деталей и арматурных выпусков железобетонных конструкций – переносные сварочные трансформаторы с силой сварочного тока 500-1000 а. При сварке арматурных выпусков диаметром более 20 мм – полуавтоматическую ванную сварку под слоем флюса на постоянном токе.

Для обеспечения надежности стыковых соединений необходимо защищать металлические части сопряжений от коррозии. При наличии в бетоне стыка трещин коррозия металла протекает интенсивнее, чем на открытом воздухе. Кроме того, продукты коррозии металла имеют объем больший, чем сам металл, что создает дополнительные напряжения, разрушающие бетон. Защищают металл стыка от коррозии в основном нанесением защитных изолирующих покрытий – краски, лаки, металлизация. Последний способ является наиболее предпочтительным. Лучшим материалом для металлизации является цинк. Для нанесения покрытия из цинка в условиях строительной площадки используют газопламенные установки, состоящие из газового баллона, компрессора, емкости с цинковым порошком и распылительной горелки, в пламя которой за счет эжекции поступает цинковый порошок. Порошок расплавляется и в расплавленном виде распыляется на защищаемую поверхность.

При заделке стыков между наружными панелями крупнопанельных зданий или между навесными панелями производственных зданий выполняют герметизацию, исключающую проникание в помещение воздуха и влаги. Так как в результате температурных воздействий стыки периодически подвергаются знакопеременным деформациям, герметизация должна выполняться упругими эластичными материалами. Для этих целей используют пороизол гидроизоляционный, вилатерм СМ (изготовлен методом экструзии на основе полиэтилена высокого давления, вспененного физическими газообразователями, выпускается в виде профилей круглого сплошного сечения плотностью 35 кг/куб. м) и различные мастики: изол, полиизобутиленовые УМ-40 и УМС -50, тиоколовую У-30М.

Приспособления, необходимые для выполнения этой операции – все ранее перечисленные устройства, облегчающие доступ к стыку, специальный ролик для запрессовки жгута пороизола или вилатерма в стык, пневматический шприц с компрессором для нанесения мастик в зазоры стыка при приклеивании пороизола или на наружную поверхность расшитого стыка, термостаты для разогрева и поддержания положительной температуры гильз с мастикой в зимних условиях.

Вопросы для самопроверки

1. Конструктивные схемы полносборных зданий.

2. Основная номенклатура конструкций полносборных зданий.

3. Состав комплекса работ при монтаже строительных конструкций.

4. Состав операций монтажного цикла.

5. Транспортирование строительных конструкций.

6. Складирование строительных конструкций на центральных и приобъектных складах.

7. Для чего нужна укрупнительная сборка? Чем предпочтительнее укрупнительная сборка на нулевой отметке в сравнении со сборкой в проектном положении?

8. По каким критериям следует отнести тот или иной способ монтажа конструкции к свободному или принудительному?

1. ВОЗВЕДЕНИЕ КАМЕННЫХ КОНСТРУКЦИЙ

6.1. Материалы для каменных работ

Каменные конструкции возводят из природных и искусственных камней, укладывая их на строительном растворе с соблюдением определенных правил. Природные камни используются в виде рваного бутового камня, тесаного бутового камня, плитняка, пиленых камней из известняка, пемзы, туфа, ракушечника.

Бут (бутовый камень) - куски камня (доломита, известняка или песчаника) неправильной формы, размером не более 500 мм по наибольшему измерению и массой до 50 кг. Бут может быть рваный (неправильной формы), плитчатый (плитняк) и постелистый. Получают бут разработкой местных осадочных и извергнутых пород, отвечающих требованиям в отношении прочности, морозостойкости и водостойкости. Используемый для строительства камень должен быть чистым, без трещин и расслоений. Применяют для возведения плотин и других гидротехнических сооружений, кладки фундамента и стен неотапливаемых зданий. Большое количество бутового камня перерабатывается в щебень.

Искусственные – кирпич глиняный (керамический): полнотелый, пустотелый, пористый, пористо-пустотелый, отделочный; кирпич силикатный; блоки керамические, блоки легкобетонные.

Любой камень правильной формы имеет шесть плоскостей, наибольшую из которых (опорную) при укладке камня плашмя называют постелью, длинные боковые грани – ложками, а короткие – тычками.

Растворы кладочные отличаются друг от друга используемым вяжущим, заполнителем, прочностью.

В зависимости от использованного вяжущего кладочные растворы могут быть простыми (цементными или известковыми), сложными (цементно-известковыми, цементно-глиняными), а в зависимости от заполнителя – теплыми (на легких заполнителях) или холодными (на тяжелых заполнителях). По прочности раствор разделяют на марки 4, 10, 25, 50, 75, 100, 150 и 200.

Растворы для каменной кладки должны быть не только прочными, но и достаточно технологичными, т. е. они должны позволять укладывать их на основание тонким однородным слоем. Для этого раствор не должен содержать включений, превышающих по размеру толщину шва и обладать достаточной удобоукладываемостью, которая существенно повышается введением в раствор пластификаторов. В качестве пластификаторов используются тонкодисперсные минеральные добавки (известь, глина, активные минеральные добавки) или органические поверхностно-активные вещества.

Кроме пластификаторов в состав кладочных растворов могут вводиться другие добавки для модификации его свойств. Например, снизить температуру замерзания могут противоморозные добавки (хлористый натрий, поташ, нитрит-нитрат кальция), ускорить твердение можно с помощью добавки в раствор ускорителей твердения.

Большое значение для качества кладочного раствора имеет гранулометрический состав заполнителей. Песок не должен содержать частиц крупностью более 5 мм.

При возведении каменных конструкций используется также стальная арматура и детали крепления перегородок.

Назначение кладочного раствора: скрепление камней, перераспределение нагрузок, обеспечение плотности кладки.

6.2. Элементы каменной кладки

Каменная кладка выполняется рядами. При укладке камня длинной стороной вдоль стены образуется ложковый ряд, а при укладке короткой – тычковый. Все наружные ряды кладки с обеих сторон называются верстами. Версты бывают наружными, если они образуют наружный (обращенный на фасад) ряд, и внутренними, если ряд кладки выходит внутрь помещения. Версты могут быть соответственно ложковые и тычковые. Внутренние ряды кладки, уложенные между верстами, называют забутовочными рядами или просто забуткой.

Зазоры между отдельными камнями в кладке образуют швы. В зависимости от расположения в кладке они бывают горизонтальными (постель) и вертикальными. Последние, в свою очередь, разделяются на продольные, если они расположены вдоль стены и поперечные – поперек стены. Швы между отдельными кирпичами должны быть заполнены раствором. Толщина растворного шва – 10 мм (рисунок 6.1).

Если раствор в швах не доходит до лицевой поверхности на 10-15 мм, то кладку называют “впустошовку”. Ее применяют при кладке стены под штукатурку.

Элементы кирпичной кладки:

а –кирпич; б – кладка; отделка швов; в – впустошовку; г – вподрезку; д – выпуклостью наружу; е – вогнутой; ж – углом; з, и – треугольником

Рисунок 6.1.

Если раствор в швах доходит до лицевой поверхности стены, то кладку называют “вподрезку”, так как выдавливаемый из швов в процессе кладки излишек раствора подрезается кельмой заподлицо с поверхностью стены. Такие швы могут отделываться специальным инструментом – расшивкой, с помощью которой шву придают форму валика или выкружки. Такая кладка называется “под расшивку”.

6.5. Производство кирпичной кладки и организация труда каменщиков

Способы кладки (укладки отдельных камней в конструкцию). Процесс кирпичной кладки состоит из ряда основных и вспомогательных рабочих операций. К основным операциям относятся подача и раскладка кирпича; подача, расстилание и разравнивание раствора; укладка кирпича в конструкцию. Вспомогательными операциями являются установка порядовок, натягивание и перестановка шнура-причалки, рубка и теска кирпича, проверка правильности кладки; установка, наращивание и перестановка средств подмащивания.

Кирпич в конструкцию укладывают способами: “вприжим”, “вприсык”, “вприсык с подрезкой раствора” и “вполуприсык”.

Кладка «вприсык» — ровным слоем расстилается раствор по стене, оставляется у края стенки маленькая грядка для заполнения вертикальных швов (рисунок 6.2). Ширина раскладки раствора под ложковые ряды 7—8 см с отступлением от края стены на 2—2,5 см. Ширина раскладки раствора для тычкового ряда 20—22 см. Толщина раствора на середине грядки 2,5—3 см. Каменщик берет в руку кирпич и кладет его плашмя наклонно на расстоянии около 10 см от ранее уложенного кирпича. Постепенно поворачивая кирпич и прижимая его к постели, подвигает к ранее уложенному кирпичу. При этом перед нижним ребром кирпича образуется грядка раствора, который и заполняет вертикальный и горизонтальный швы, и зажимается в нем до тех пор, пока толщина шва не достигнет 10 мм, после кирпич осаживают нажимом рук. Способ “вприсык” применяют при кладке стен впустошовку и только на пластичном растворе.
