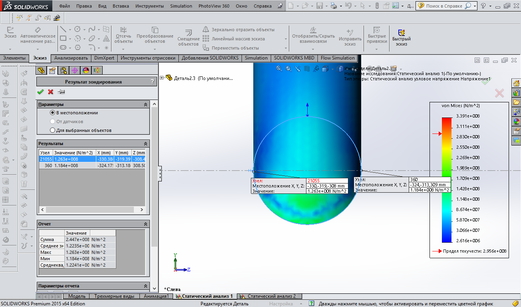

Рисунок 2.40 – Вид спереди

Рисунок 2.41 – Вид слева

Как гласит теория, наибольшие напряжения должны концентрироваться по углам [18], то есть в узлах, указанных на рисунке «Вид спереди». Но из полученных на практике расчетных данных становится очевидно, что наибольшие напряжения сконцентрированы в следующих точках, расположенных по обе стороны симметрично от угла и показанных на рисунке «Области с наибольшими значениями напряжения». В то время, когда значения напряжений в углу даже не приближаются к максимальным для данной модели.

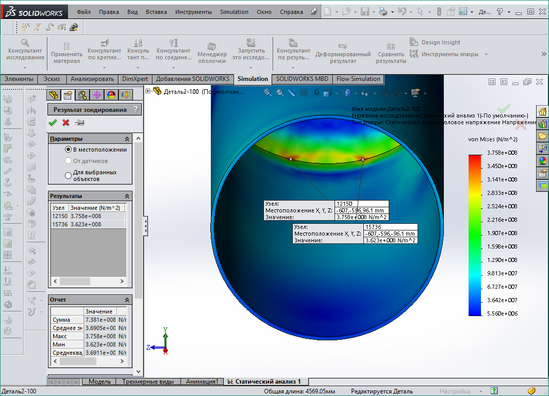

Рисунок 2.42 – Области с наибольшими значениями напряжения

То же можно сказать и о другом углу, отмеченном на рисунке «Вид спереди».

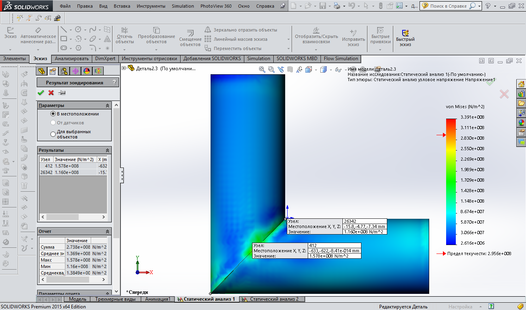

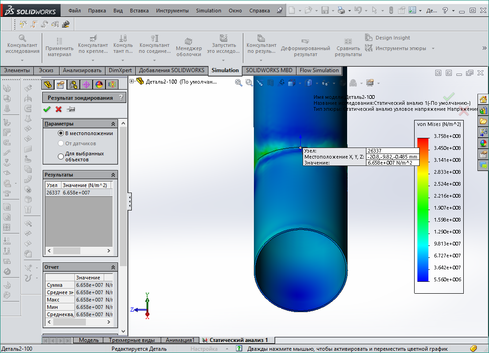

Рисунок 2.43 – Напряжение в углу

Ни с внутренней поверхности, ни с внешней этот узел не представляет из себя ничего примечательного. Что ставит новую задачу о том, почему в модели исследования наблюдается именно такое распределение напряжений, противоречащее теоретическим данным.

1. Техническое обоснование

Польза представленного проекта заключается в рассмотрении возможностей ЭВМ в расчете объектов формы тяжело поддающейся ручному расчету в следствии образования, при расчете МКЭ, элементов с бесконечно большими значениями напряжений. В SolidWorks эта проблема обходится. Вопросом остается насколько точные с учетом этого получаются результаты вычислений.

ЗАКЛЮЧЕНИЕ

В ВКР рассмотрена задача, имеющая важное практическое значение для расчетов трубопроводов на прочность. Особый интерес рассмотренной задаче придает выбранная форма модели с изломом поверхности, что позволяет рассмотреть, то как современные электронные вычислительные средства, в частности, программный комплекс САПР SolidWorks, справляются с решением задач распределения напряжений на угловых участках тел с изломом поверхности, в то время, как ручные методы расчета таких систем методом конечных элементов оказываются мало эффективными за счет образования в этих сегментах бесконечных максимальных значений напряжений.

Результаты расчетов с помощью программного комплекса САПР SolidWorks подтвердили предположение о том, что наибольшие напряжения концентрируются в местах излома поверхности, но не полностью удовлетворили предположению о концентрации напряжений в уголках. Что ставит новую задачу, требующую выяснения причин такого распределения напряжений в твердом теле с изломом поверхности.

Также хотелось бы отметить наличие в работе подробных описаний создания 3D модели твердого тела, а также задание параметров жидкостной среды и параметров, ее течения, построения траекторий потоков и анализа результатов взаимодействия твердого тела с жидкостной средой с использованием комплекса САПР SolidWorks.

Преимуществами электронных вычислительных комплексов также является возможности наблюдать результат в визуализированном представлении, а также производить изменения условий моделируемого процесса, в целях улучшения моделируемого процесса без больших денежных затрат на производство реальных физических испытуемых образцов.

Развитие компьютерных технологий позволяет сделать работу инженеров более продуктивной, а создание конструкций и их элементов более экономичным, а также предотвратить возможные поломки элементов проектируемых конструкций путем моделирования различных ситуации средствами ЭВМ.

Специальные программные обеспечения обладают математическим аппаратом способным смоделировать любой физический процесс вплоть до таких сложных, как движение воздушных и жидкостных потоков. А предлагаемые этими ПО средства визуализации дают возможность видеть результат вычислений не только как математические формулы, а как образец, подвергшийся реальным физическим воздействиям, что, без сомнения, упрощает восприятие, за счет чего программа становится доступна для использования даже рядовым пользователем без углубленной математической подготовки.
