Деформации для этого случая приведены на рисунке 2.37.
| |
|

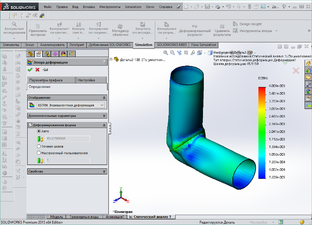

| Рисунок 2.37 – Длина стыкуемых отрезков труб 2000 мм, скорость движения жидкости 20 м/с (деформации) | |
| | |
| Рисунок 2.38 – Длина стыкуемых отрезков труб 1500 мм, скорость движения жидкости 100 м/с (предельный случай) | |
| | |
| Рисунок 2.39 – Длина стыкуемых отрезков труб 1500 мм, скорость движения жидкости 100 м/с (деформации) | |
-
Критические значения напряжений и прочность трубопровода
Наибольшего внимания заслуживает случай, наблюдаемый при следующих параметрах анализа: длина стыкуемых отрезков труб 1500 мм, скорость движения жидкости 50 м/с. Так как при этих данных происходит потеря прочности модели исследования.
В свете того, что при данных параметрах модели происходит потеря прочности, данны случай требует более подробного рассмотрения. А именно, интерес представляют напряжения на участке с изломом поверхности – линии эллипса на месте пересечения прямолинейных отрезков труб. В таблице 6 приведены все значения напряжений на этом элементе по узлам.
Таблица 6 – Значение напряжений на кривой излома поверхности
| Узел | Значение (Н/м2) | Координаты узла | ||
| X (мм) | Y (мм) | Z (мм) | ||
| 80 | 9.234e+007 | -16.02525139 | -5.03623915 | 14.67902088 |
| 26353 | 1.198e+008 | -17.85756874 | -6.86856508 | 36.62480545 |
| 79 | 9.345e+007 | -21.25082207 | -10.26181030 | 58.38401031 |
| 26361 | 9.991e+007 | -26.18771362 | -15.19867134 | 79.84570313 |
| 78 | 1.055e+008 | -32.64307404 | -21.65406036 | 100.90046692 |
| 26371 | 1.531e+008 | -40.58402634 | -29.59498215 | 121.44110107 |
| 77 | 1.256e+008 | -49.97008514 | -38.98107529 | 141.36286926 |
| 26381 | 1.645e+008 | -60.75345993 | -49.76444244 | 160.56433105 |
| 76 | 1.338e+008 | -72.87914276 | -61.89013290 | 178.94755554 |
| 26391 | 1.238e+008 | -86.28538513 | -75.29636383 | 196.41891479 |
| 75 | 1.552e+008 | -100.90387726 | -89.91486359 | 212.88937378 |
| 26401 | 1.732e+008 | -116.66007233 | -105.67107391 | 228.27497864 |
| 74 | 1.439e+008 | -133.47378540 | -122.48476410 | 242.49739075 |
| 26413 | 1.288e+008 | -151.25918579 | -140.27021790 | 255.48403931 |
| 73 | 1.249e+008 | -169.92582703 | -158.93681335 | 267.16885376 |
| 26412 | 1.431e+008 | -184.11972046 | -173.13075256 | 274.87548828 |
| 364 | 1.339e+008 | -198.69757080 | -187.70855713 | 281.82876587 |
| 24436 | 1.657e+008 | -213.61935425 | -202.63029480 | 288.00955200 |
| 363 | 1.648e+008 | -228.84407043 | -217.85507202 | 293.40093994 |
| 24444 | 1.755e+008 | -244.33015442 | -233.34115601 | 297.98812866 |
| 362 | 2.014e+008 | -260.03506470 | -249.04605103 | 301.75851440 |
| 24454 | 2.256e+008 | -275.91580200 | -264.92678833 | 304.70187378 |
| 361 | 2.002e+008 | -291.92880249 | -280.93978882 | 306.80999756 |
| 24464 | 1.738e+008 | -308.03018188 | -297.04116821 | 308.07720947 |
| 360 | 1.194e+008 | -324.17584229 | -313.18682861 | 308.50000000 |
| 24463 | 8.535e+007 | -344.35266113 | -333.36367798 | 307.83947754 |
| 423 | 6.726e+007 | -364.44314575 | -353.45413208 | 305.86071777 |
| 23970 | 6.918e+007 | -384.36114502 | -373.37213135 | 302.57226563 |
| 422 | 6.178e+007 | -404.02151489 | -393.03250122 | 297.98812866 |
| 23983 | 6.469e+007 | -423.33984375 | -412.35092163 | 292.12792969 |
| 421 | 7.408e+007 | -442.23364258 | -431.24462891 | 285.01684570 |
| 23993 | 7.534e+007 | -460.62182617 | -449.63281250 | 276.68527222 |
| 420 | 8.191e+007 | -478.42584229 | -467.43682861 | 267.16885376 |
| 23998 | 1.143e+008 | -495.56921387 | -484.58026123 | 256.50836182 |
| 419 | 1.276e+008 | -511.97875977 | -500.98974609 | 244.74949646 |
| 24006 | 1.139e+008 | -527.58398438 | -516.59497070 | 231.94262695 |
| 418 | 9.838e+007 | -542.31829834 | -531.32928467 | 218.14244080 |
| 24014 | 9.073e+007 | -556.11834717 | -545.12939453 | 203.40818787 |
| 417 | 1.001e+008 | -568.92529297 | -557.93634033 | 187.80290222 |
| 24018 | 1.101e+008 | -580.68420410 | -569.69525146 | 171.39337158 |
| 416 | 1.116e+008 | -591.34466553 | -580.35565186 | 154.25000000 |
| 24028 | 9.656e+007 | -600.86108398 | -589.87207031 | 136.44606018 |
| 415 | 8.617e+007 | -609.19268799 | -598.20367432 | 118.05783844 |
| 24035 | 1.036e+008 | -616.30377197 | -605.31475830 | 99.16407776 |
| 414 | 1.182e+008 | -622.16394043 | -611.17492676 | 79.84567261 |
| 24041 | 1.438e+008 | -626.74810791 | -615.75909424 | 60.18536377 |
| 413 | 1.234e+008 | -630.03662109 | -619.04760742 | 40.26733017 |
Продолжение таблицы 6
| Узел | Значение (Н/м2) | Координаты узла | ||
| X (мм) | Y (мм) | Z (мм) | ||
| 24045 | 1.263e+008 | -632.01525879 | -621.02630615 | 20.17686462 |
| 412 | 1.568e+008 | -632.67584229 | -621.68682861 | -0.00000000 |
| 24043 | 1.245e+008 | -632.01525879 | -621.02630615 | -20.17691803 |
| 3745 | 1.107e+008 | -630.03662109 | -619.04760742 | -40.26733017 |
| 6672 | 1.499e+008 | -626.74810791 | -615.75909424 | -60.18533707 |
| 3746 | 1.385e+008 | -622.16394043 | -611.17492676 | -79.84567261 |
| 6667 | 1.489e+008 | -616.30377197 | -605.31475830 | -99.16410828 |
| 3747 | 1.151e+008 | -609.19268799 | -598.20367432 | -118.05783844 |
| 21108 | 1.170e+008 | -600.86108398 | -589.87207031 | -136.44601440 |
| 838 | 1.322e+008 | -591.34466553 | -580.35565186 | -154.25000000 |
| 21112 | 1.348e+008 | -581.54382324 | -570.55487061 | -170.09980774 |
| 839 | 1.297e+008 | -570.80395508 | -559.81494141 | -185.32899475 |
| 21105 | 1.259e+008 | -559.16412354 | -548.17504883 | -199.88185120 |
| 840 | 1.112e+008 | -546.66680908 | -535.67779541 | -213.70545959 |
| 21100 | 1.011e+008 | -533.35766602 | -522.36859131 | -226.74920654 |
| 841 | 1.083e+008 | -519.28521729 | -508.29620361 | -238.96563721 |
| 21093 | 1.106e+008 | -504.50091553 | -493.51184082 | -250.31002808 |
| 842 | 9.191e+007 | -489.05853271 | -478.06951904 | -260.74114990 |
| 21087 | 8.776e+007 | -473.01455688 | -462.02554321 | -270.22079468 |
| 843 | 7.604e+007 | -456.42749023 | -445.43847656 | -278.71444702 |
| 21078 | 7.444e+007 | -439.35784912 | -428.36880493 | -286.19110107 |
| 844 | 6.088e+007 | -421.86791992 | -410.87890625 | -292.62350464 |
| 21072 | 6.689e+007 | -404.02151489 | -393.03250122 | -297.98812866 |
| 845 | 6.685e+007 | -385.88375854 | -374.89474487 | -302.26541138 |
| 21064 | 8.225e+007 | -367.52081299 | -356.53182983 | -305.43975830 |
| 846 | 9.468e+007 | -348.99975586 | -338.01077271 | -307.49960327 |
| 21055 | 1.274e+008 | -330.38806152 | -319.39907837 | -308.43743896 |
| 847 | 1.446e+008 | -311.75378418 | -300.76477051 | -308.24978638 |
| 21049 | 1.629e+008 | -293.16473389 | -282.17578125 | -306.93740845 |
| 848 | 1.748e+008 | -274.68893433 | -263.69992065 | -304.50503540 |
| 21039 | 1.936e+008 | -256.39361572 | -245.40466309 | -300.96148682 |
| 849 | 1.659e+008 | -238.34574890 | -227.35673523 | -296.31985474 |
| 21028 | 2.035e+008 | -220.61103821 | -209.62196350 | -290.59692383 |
| 850 | 1.526e+008 | -203.25411987 | -192.26510620 | -283.81365967 |
| 26898 | 1.315e+008 | -186.33854675 | -175.34947205 | -275.99478149 |
| 5 | 1.218e+008 | -169.92582703 | -158.93681335 | -267.16885376 |
| 26907 | 1.584e+008 | -152.78244019 | -141.79341125 | -256.50839233 |
| 4 | 1.817e+008 | -136.37292480 | -125.38391113 | -244.74949646 |
| 26918 | 1.673e+008 | -120.76764679 | -109.77860260 | -231.94259644 |
| 3 | 1.438e+008 | -106.03338623 | -95.04437256 | -218.14244080 |
| 26929 | 1.498e+008 | -92.23329926 | -81.24421692 | -203.40817261 |
| 2 | 1.416e+008 | -79.42631531 | -68.43730927 | -187.80290222 |
| 26938 | 1.669e+008 | -67.66748047 | -56.67842484 | -171.39340210 |
| 1 | 1.268e+008 | -57.00698853 | -46.01797485 | -154.25000000 |
| 26937 | 1.125e+008 | -46.68366623 | -35.69461823 | -134.79737854 |
Продолжение таблицы 6
| Узел | Значение (Н/м2) | Координаты узла | ||
| X (мм) | Y (мм) | Z (мм) | ||
| 83 | 1.096e+008 | -37.77431870 | -26.78530693 | -114.65786743 |
| 26324 | 9.763e+007 | -30.32445717 | -19.33542633 | -93.93408966 |
| 82 | 1.030e+008 | -24.37195587 | -13.38294411 | -72.73162842 |
| 26333 | 1.274e+008 | -19.94720459 | -8.95818424 | -51.15855408 |
| 81 | 9.515e+007 | -17.07273483 | -6.08372498 | -29.32478905 |
| 26342 | 1.153e+008 | -15.76319313 | -4.77417707 | -7.34160185 |
Особого внимания заслуживают следующие четыре узла, показанные на рисунках 2.39 и 2.40.
