Рисунок 2.6 Эвакуационный выход на первом этаже

Снаружи двери эвакуационных путей завалены снегом. Эвакуационные указатели с нарушенной целостностью и плохо читаемы. В коридорах цокольного этажа обнаружено складирование оборудования, вышедшего из строя, которое препятствует эвакуации. На рисунке 2.7 представлено оборудование, находящееся на путях эвакуации.

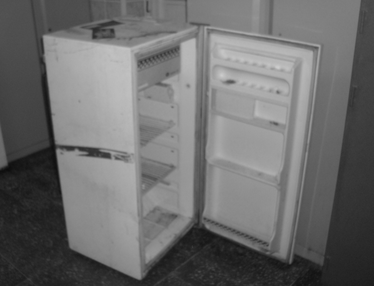

Рисунок 2.7 Складирование бытового оборудования

на путях эвакуации на цокольном этаже

Эвакуационные пути в библиотеке абсолютно не позволяют движение. Складирование строительных материалов полностью отрезает путь эвакуации, кроме того было выявлено складирование горючих материалов на лестничной площадке. Данную ситуацию иллюстрирует рисунок 2.8.

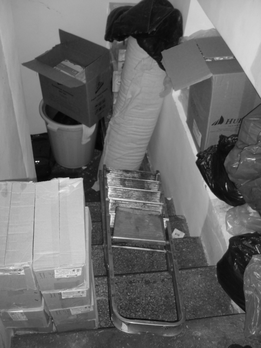

Рисунок 2.8 Складирование мусора

на путях эвакуации в библиотеке

Нарушение: Технического регламента о требованиях пожарной безопасности, пункт 53; Свода правил Эвакуационные пути и выходы, пункты: 4.2.7;4.3.3; а так же Правил противопожарного режима в Российской Федерации, пункты: 35, 36.

В аудиториях на первых этажах расположено объемное оборудование возле окон, как показано на рисунке 2.9, что затрудняет эвакуацию через них, обнаружен факт отсутствия ручек на окнах.

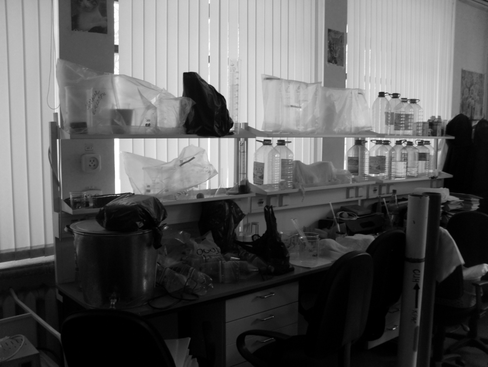

Рисунок 2.9 Лабораторное оборудование в аудитории на первом этаже

На верхних этажах здания при таянии снега протекает крыша, вода попадает в кабель канал и создает опасность короткого замыкания.

1. Определение частоты реализации пожароопасных ситуаций

Частота возникновения пожара в здании в течение года, определяется на основании статистических данных, приведенных в Приложении 1 к Методике №382 [д]. Для учреждения высшего профессионального образования (высшее учебное заведение) она составит 2,43∙10^-5.

1. Определение расчетного времени эвакуации людей из здания

Расчетное время эвакуации людей было определено с помощью программы СИТИС: Флоутек 2.70 демо версия.

Программа «СИТИС: Флоутек ВД» выполняет расчет времени эвакуации в соответствии с Приложением №2 «Упрощенная аналитическая модель движения людского потока», Приложением №4 «Имитационно стохастическая модель движения людских потоков» к методике, утвержденной приказом МЧС России №382 от 30.06.2009., с учетом изменений вносимых в методику приказом МЧС России №749 от 12.12.2011.

Работа с программой разделяется на этапы:

• создание топологии, содержащей помещения, расчетные точки, коридоры двери и другие элементы;

• создание сценария эвакуации: указание количества людей в помещениях, направление потоков людей из помещений в определенные выходы;

• расчет времени эвакуации;

• создание отчета.

В качестве подложки был использован план УК-1 ДВГУПС, далее по нему была создана топология.

Максимальное количество человек, находящееся в рабочее время в УК-1 было определенно логическим путем, а именно:

Всего в Университете 1527 сотрудников и 4 одинаковых по вместимости корпуса (УК-1, УК-2, лабораторный корпус, башни), следовательно в УК-1 могут находиться 380 человек, а с учетом коэффициента наибольшей рабочей смены =0,85 могут находиться 323 работника.

Всего в университете 14800 человек, так же делим на 4 корпуса и получаем, что в УК-1 находиться 3700 студентов.

Итого 4023 человека – максимальное количество человек в УК-1.

Это количество людей было равномерно распределено по площади УК-1.

Рисунок 2.10 Отчет о расчете времени эвакуации

и скопления в программе СИТИС:флоутек

Принимаем расчетное время эвакуации равное 7,99 мин. Время скопления рвное 7,66 мин, на основании рисунка 2.10.

Модели полученной топологии приведены в Приложениях Г, Д.

1. Оценка последствий воздействия опасных факторов пожара на людей

Вероятность эвакуации людей из здания P_э рассчитывают по формуле:

, (2.1)

где t_р – расчетное время эвакуации людей, мин;

t_нэ – время начала эвакуации (интервал времени от возникновения пожара до начала эвакуации людей), мин;

t_бл – время от начала пожара до блокирования эвакуационных путей в результате распространения на них ОФП, имеющих предельно допустимые для людей значения (время блокирования путей эвакуации), мин;

t_ск – время существования скоплений людей на участках пути (плотность людского потока на путях эвакуации превышает значение 0,5).

Для УК-1 ДВГУПС P_э=0, так как t_cк>6 мин. (Рис2.6.1)

1. Определение величины индивидуального пожарного риска

Расчетная величина индивидуального пожарного риска Q_в в рассчитывается по формуле:

Q_в=Q_п(1–R_ап)P_пp(1–Р_э)(1–P_п.з), (2.2)

где Q_п – частота возникновения пожара в здании в течение года составляет 2,43∙10^-5;

R_ап – вероятность эффективного срабатывания установок автоматического пожаротушения (далее – АУПТ). В УК-1 отсутствует система автоматического пожаротушения R_ап принимается равной нулю;

Р_пр – вероятность присутствия людей в здании, определяемая из соотношения Р_пр= t_функц/24, где t_функц – время нахождения людей в здании в часах. Учебный процесс ( т.е. максимальное скопление людей) организован с 8-00 до 18-30 , т.е. 10,5 часов. Р_пр= 10,5/24=0,4375;

Р_э – вероятность эвакуации людей равна 0.

Р_п.з – вероятность эффективной работы системы противопожарной защиты, направленной на обеспечение безопасной эвакуации людей при пожаре рассчитывается по формуле:

, (3)

где R_обн – вероятность эффективного срабатывания системы пожарной сигнализации. Значение параметра R_обн определяется технической надежностью элементов системы пожарной сигнализации, приводимых в технической документации. При отсутствии сведений по параметрам технической надежности допускается принимать R_обн = 0,8;

R_СОУЭ – условная вероятность эффективного срабатывания системы оповещения людей о пожаре и управления эвакуацией людей в случае эффективного срабатывания системы пожарной сигнализации. Значение параметра R_СОУЭ для данного технического решения определяется технической надежностью элементов системы оповещения людей о пожаре и управлением эвакуации людей, приводимых в технической документации. При отсутствии сведений по параметрам технической надежности допускается принимать R_СОУЭ = 0,8.

R_ПДЗ – условная вероятность эффективного срабатывания системы противодымной защиты в случае эффективного срабатывания системы пожарной сигнализации. Значение параметра R_ПДЗ для данного технического решения определяется технической надежностью элементов автоматики управления противодымной защиты, а также технической надежностью элементов противодымной защиты, приводимых в технической документации. Система противодымной защиты отсутствует поэтому R_ПДЗ=0

Подставляем полученные значения в формулу 3.

.

Подставим полученные значения в формулу 2.

Q_B=2,43∙10^-5(1-0) ∙0,4375∙(1-0) ∙(1-0,64)=3,8∙10^-6.

Индивидуальный пожарный риск отвечает требуемому, если:

, (2.д)

где – нормативное значение индивидуального пожарного риска, = 10^-6 год^-1;

Q_В – расчетная величина индивидуального пожарного риска 3,8∙10^-6

Величина индивидуального пожарного риска превышает допустимые значения.

1. Противопожарные мероприятия, направленные на снижение индивидуального пожарного риска

Для главного корпуса ДВГУПС расчетная величина индивидуального пожарного риска превышает нормативное значение, поэтому в здании следует предусмотреть дополнительные противопожарные мероприятия, направленные на обеспечение безопасной эвакуации людей при пожаре.

К числу противопожарных мероприятий, направленных на обеспечение безопасной эвакуации людей при пожаре, относятся:

1. Применение дополнительных объемно-планировочных решений и средств, обеспечивающих ограничение распространения пожара. Применение в качестве дополнительного противопожарного мероприятия объемно-планировочных решений и средств, обеспечивающих ограничение распространения пожара, достигается обеспечением нормируемых пределов огнестойкости и пониженной пожарной опасности облицовочных строительных материалов, используемых в ограждающих конструкциях помещения, в котором находится вероятный очаг пожара.

Ограничение распространения пожара за пределы очага должно достигаться применением одного из следующих способов или их комбинацией:

• устройством противопожарных преград;

• установлением предельно допустимых по технико-экономическим расчетам площадей противопожарных отсеков и секций, а также этажности зданий и сооружений, но не более определенных нормами;

• устройством аварийного отключения и переключения установок и коммуникаций;

• применением средств, предотвращающих или ограничивающих разлив и растекание жидкостей при пожаре;

• огнепреграждающих устройств в оборудовании;

• применением основных строительных конструкций и материалов, в том числе используемых для облицовок конструкций, с нормированными показателями пожарной опасности;

• применением прописки конструкций объектов антипиренами и нанесением на их поверхности огнезащитных красок (составов).

Последнее мероприятие наиболее популярно для УК-1, так как большинство дверей и преград сделаны из дерева.

Огнезащитная краска PIREX 1 группа огнезащиты, предназначена для огнезащитной окраски деревянных, фанерных, древесно-стружечных и древесноволокнистых поверхностей. Краска предназначена для применения в жилых и промышленных зданиях, а также в сооружениях внутри помещений. Краской следует окрашивать любые деревянные поверхности, для которых существует опасность возгорания: стены, двери, потолки, стропильные системы, закрытые мансардные конструкции, стеллажи и т.п.

Огнезащитная водно-дисперсионная краска «PIREX», представлена на рисунке 3.1и представляет собой суспензию целевых компонентов и пигментов в водных дисперсиях синтетических полимеров с добавлением биоцидных, модифицирующих, стабилизирующих и других добавок. Огнезащитное действие краски основано на том, что при высокой температуре на поверхности древесины образуется теплозащитный экран из твердой негорючей пены. При использовании для огнезащитной окраски древесины в соответствии с инструкцией по применению краска «PIREX» обеспечивает 1 группу огнезащитной эффективности, определяемую по ГОСТ 16363-98.

Параметр t_бл оценивает степень влияния данного дополнительного противопожарного мероприятия на динамику распространения пожара. Свод правил СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно планировочным и конструктивным решениям" регламентирует данные мероприятия.

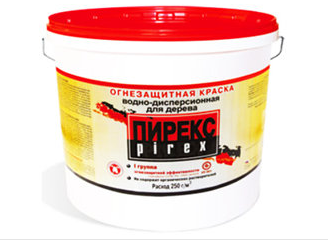

Рисунок 3.1 Огнезащитная краска Пирекс

1. Устройство дополнительных эвакуационных путей, отвечающих требованиям безопасной эвакуации людей при пожаре. Свод правил СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы» регламентирует обустройство эвакуационных путей и выходов. Рекомендуется ввести в эксплуатацию эвакуационный выход в библиотеке и в столовой на цокольном этаже. Обозначить некоторые окна на первом этаже как эвакуационный выход. На рисунке 3.2 треугольником обозначены планируемые дополнительные эвакуационные выходы, звездой - действующие.

Так же требуется убрать бытовой и строительный мусор на путях эвакуации. Держать эвакуационные выходы открытыми или на замке, легко открывающимся с внутренней стороны. Данные мероприятия позволят уменьшить время эвакуации и скопления людей.

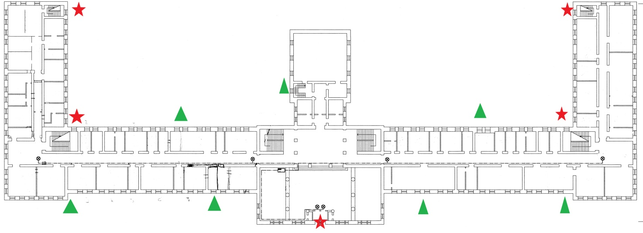

Рисунок 3.2 План размещении эвакуационных выходов

1. Устройство систем оповещения людей о пожаре и управления эвакуацией людей повышенного типа. Рекомендуется использовать системы пожарной сигнализации и оповещения с более высокой вероятностью эффективного срабатывания.

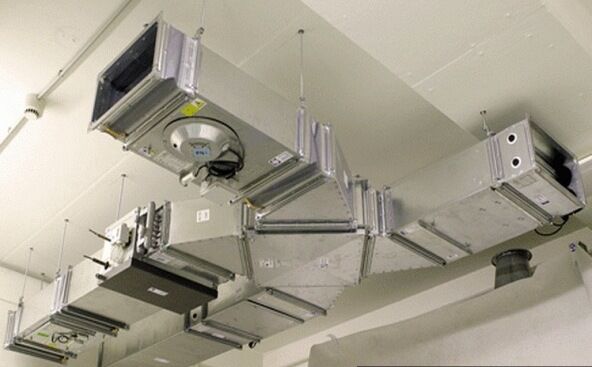

Применение систем противодымной защиты от воздействия опасных факторов пожара. В УК-1 отсутствует противодымная защита. Рекомендуется монтаж вытяжной вентиляции. Пример такой вентиляции представлен на рисунке 3.3. Противодымная вентиляция – это обязательное условие для безопасной эвакуации людей из здания, в котором произошел пожар. Наличие установленной в помещении приточно-вытяжной противодымной вентиляции ограничивает распространение в местах эвакуации людей вредных продуктов горения.

Данное мероприятие позволит увеличить видимость и уменьшить концентрацию углекислого газа при пожаре.
