Степень независимости данных определяется тщательностью проектирования базы данных. Всесторонний анализ объектов предметной области и их взаимосвязей минимизирует влияние изменения требований к данным в одной программе на другие программы. В этом и состоит всеобъемлющая независимость данных.

Иерархическая и сетевая модели данных стали применяться в системах управления базами данных в начале 60-х годов. В начале 70-х годов была предложена реляционная модель данных. Эти три модели различаются в основном способами представления взаимосвязей между объектами [13].

Иерархическая модель данных строится по принципу иерархии типов объектов, то есть один тип объекта является главным, а остальные, находящиеся на низших уровнях иерархии – подчиненными. Между главным и подчиненными объектами устанавливается взаимосвязь «один ко многим». Иными словами, для данного главного типа объекта существует несколько подчиненных типов объектов. В то же время для каждого экземпляра главного объекта может быть несколько экземпляров подчиненных типов объектов.

Узлы и ветви образуют иерархическую древовидную структуру. Узел является совокупностью атрибутов, описывающих объект. Наивысший в иерархии узел называется корневым (это главный тип объекта). Корневой узел находится на первом уровне. Зависимые узлы (подчиненные типы объектов) находятся на втором, третьем и др. уровнях.

В сетевой модели данных понятия главного и подчиненного объектов несколько расширены. Любой объект может быть и главным и подчиненным (в сетевой модели главный объект обозначается термином «владелец набора», а подчиненный – термином «член набора»). Один и тот же объект может одновременно выступать и в роли владельца, и в роли члена набора. Это означает, что каждый объект может участвовать в любом числе взаимосвязей [16].

В реляционной модели данных объекты и взаимосвязи между ними представляются с помощью таблиц. Взаимосвязи также рассматриваются в качестве объектов. Каждая таблица представляет один объект и состоит из строк и столбцов. В реляционной базе данных каждая таблица должна иметь первичный ключ (ключевой элемент) – поле или комбинацию полей, которые единственным образом идентифицируют каждую строку в таблице. Благодаря своей простоте и естественности представления реляционная модель получила наибольшее распространение в СУБД для персональных компьютеров [16].

Все тонкости построения информационной модели преследуют одну-единственную цель – получить хорошую базу данных.

Существует очень простое понятие базы данных как большого по объему хранилища, в которое организация помещает все используемые ею данные и из которого различные пользователи могут их получать, используя различные приложения. Такая единая база данных представляется идеальным вариантом, хотя на практике это решение труднодостижимо. Поэтому чаще всего под базой данных понимают любой набор хранящихся в компьютере взаимосвязанных данных [15].

В основу проектирования базы данных должны быть положены представления конечных пользователей конкретной организации – концептуальные требования к системе [17].

При рассмотрении требований конечных пользователей необходимо принимать во внимание следующее:

  • база данных должна удовлетворять актуальным информационным потребностям организации. Получаемая информация должна по структуре и содержанию соответствовать решаемым задачам;

  • база данных должна обеспечивать получение требуемых данных за приемлемое время, то есть отвечать заданным требованиям производительности;

  • база данных должна удовлетворять выявленным и вновь возникающим требованиям конечных пользователей;

  • база данных должна легко расширяться при реорганизации и расширении предметной области;

  • база данных должна легко изменяться при изменении программной и аппаратной среды;

  • загруженные в базу данных корректные данные должны оставаться корректными;

  • данные до включения в базу данных должны проверяться на корректность;

  • доступ к данным, размещаемым в базе данных, должны иметь только лица с соответствующими полномочиями.

При разработке логической модели базы данных прежде всего необходимо решить, какая модель данных наиболее подходит для отображения конкретной концептуальной модели предметной области. Коммерческие системы управления базами данных поддерживают одну из известных моделей данных или некоторую их комбинацию. Большинство СУБД для персональных компьютеров поддерживают реляционную модель данных [17].

3.2 Проектирование базы данных

Создание базы данных осуществляется в программе SQL Server Manager Studio. Она является одним из основных программных средств администрирования СУБД SQL Server [16]. В этой программе предусмотрен целый ряд функциональных средств управления сервером, в которых применяется относительно простой в использовании графический интерфейс пользователя. Главным инструментом SQL Server Management Studio является обозреватель объектов, который позволяет пользователю просматривать, извлекать, и полностью управлять объектами сервера.

Согласно плану разработки, в базе данных были созданы шесть типов таблиц. Первый тип – это таблицы с информацией о пользователях. К данному типу относятся таблицы, которые хранят в себе логины пользователей, информацию о пользователе, статусы, типы пользователей, а также контактную информацию. Второй блок таблиц – технические таблицы. В этом блоке хранится информация о параметрах клиентского программного обеспечения, информация о выпадающих списках, статусах, актуальности и датах создания таблиц. Третий блок – таблицы с информацией от заказчика. Основные таблицы содержат наименования заказов, время поступления, данные инициатора, статусы заказов, а так же детализированную информацию о кейсах. К четвертому типу таблиц относятся таблицы для отдела расследования фрод инцидентов. В этом блоке содержится информация о распределении заявок по сотрудникам, информация о проверенных заявках, кейсах, номерах телефонов, статусах и т.д. К пятому блоку относятся таблицы службы экономической защиты. Логическая составляющая данных таблиц практически идентична таблицам отдела расследования фрод инцидентов. В последнем блоке содержатся таблицы с информацией о заявке: личные данные заемщика, информация о кредитном эксперте, который выдавал кредит, информация о точке выдачи, а также продукте, его типа и дате создания заявки.

Подробное описание всех используемых таблиц и их предназначение представлено в приложении А. После того, как определена структура базы данных, можно приступать к её созданию.

После запуска программы Management Studio открывается диалоговое окно установления соединения (рисунок 3).

Рисунок 3 – Окно установления соединения

После установления соединения c сервером, новая база данных создается при помощи диалогового окна «Создать базу данных. Здесь указывается имя новой базы, а также дополнительные параметры, связанные с расположение файла базы данных и условий хранения [17].

Ниже на рисунке 4 продемонстрировано окно создания базы данных.

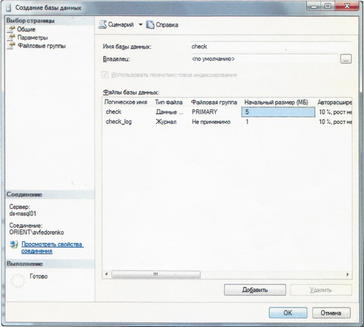

Рисунок 4 – Окно создания базы данных

Использование визуальной среды разработки упрощает работу с сервером баз данных. Ранее, до введения Management Studio, необходимо было создавать многострочные запросы, указывая вручную все параметры создаваемой базы. Эта операция занимала длительное время [17]. Например, для того, чтобы создать базу данных вручную необходимо выполнить следующий запрос:

CREATE DATABASE [check] ON PRIMARY

( NAME = check, FILENAME = N'C:\Program Files\Microsoft SQL Server\MSSQL10_50.MSSQLSERVER\MSSQL\DATA\check.mdf' , SIZE = 3072KB , MAXSIZE = UNLIMITED, FILEGROWTH = 1024KB )

LOG ON

( NAME = check_base', FILENAME = N'C:\Program Files\Microsoft SQLServer\MSSQL10_50.MSSQLSERVER\MSSQL\DATA\ check_base.ldf' , SIZE = 5696KB , MAXSIZE = 2048GB , FILEGROWTH = 10%) GO

3.3 Создание таблиц

После создания базы данных необходимо создать таблицы, в которых будут храниться все используемые данные для работы с заказами.

Так как принципы создания каждой из таблиц остаются неизменными, то для понимания того, каким образом создавались все таблицы, достаточно описания создания одной, например, таблицы с результатами проверки заявки сотрудником ОРФИ. Для её создания необходимо в обозревателе объектов в списке таблице выбрать пункт контекстного меню «Создать таблицу…» и в появившемся конструкторе таблиц (рисунок 5) начать создание столбцов таблицы, указывая имя столбца, тип, спецификацию идентификаторы и т.д.

В конструкторе таблиц также указывается столбец с первичным ключом. В данном случае это столбец с именем «Case_id». Первичный ключ наиболее удобен для тех или иных практических целей, например, для создания внешних ключей в других отношениях либо для создания кластерного индекса. Поэтому в качестве первичного ключа как правило выбирают тот, который имеет наименьший размер (физического хранения) и/или включает наименьшее количество атрибутов [17].

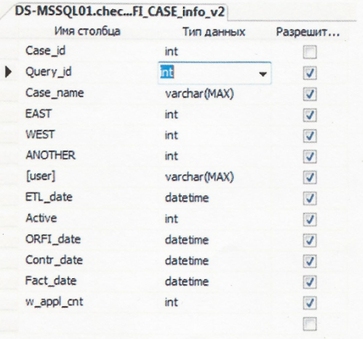

Рисунок 5 – Конструктор таблиц

После создания всех необходимых таблиц базы данных на основе первичных ключей будут выставляться связи между таблицами, чтобы связать строки одних таблиц со строками других.

3.4 Создание представлений

Представление – это виртуальная (логическая) таблица, представляющая собой поименованный запрос, который будет подставлен как подзапрос при использовании представления [17].

В отличие от обычных таблиц реляционной БД, представление не является самостоятельной частью набора данных, хранящегося в базе. Содержимое представления динамически вычисляется на основании данных, находящихся в реальных таблицах. Изменение данных в реальной таблице БД немедленно отражается в содержимом всех представлений, построенных на основании этой таблицы.

Типичным способом создания представлений для СУБД, поддерживающих язык запросов SQL, является связывание представления с определённым SQL-запросом. Соответственно, содержимое представления – это результат выполнения этого запроса.

Представления используются в том случае если необходимо скрыть от прикладной программы сложность запросов и саму структуру таблиц БД. Когда прикладной программе требуется таблица с определённым набором данных, она делает простейший запрос из подготовленного представления. При этом даже если для получения этих данных требуется чрезвычайно сложный запрос, сама программа этого запроса не содержит.

Для того, чтобы создать представление необходимо воспользоваться конструктором представлений. После выбора таблиц, участвующих в представлении, конструируется сам запрос с необходимой выборкой данных (рисунок 6).

Рисунок 6 – Конструктор представлений

На примере представления для формирования кейса для проверки из таблиц данных, используемых в базе, был сконструирован SQL запрос, который представлен в приложении Б.

Для того, чтобы обратиться к созданному представлению необходимо выполнить простейший запрос на выборку значений представления [15]:

SELECT * FROM dbo.запрос_Заказ,

где «запрос_Заказ» – название созданного представления.

Запрос из представления обрабатывается СУБД точно так же, как запрос, в котором на месте имени представления находится подзапрос, определяющий это представление. При этом СУБД с развитыми возможностями оптимизации запросов перед выполнением запроса из представления могут проводить совместную оптимизацию запроса верхнего уровня и запроса, определяющего представление, с целью минимизации затрат на выборку данных [15].
