Расчетный коэффициент теплопроводности каждого слоя принимаются по [6, прил. Т]. Расчетные коэффициенты теплопроводности материалов выбираются по условиям эксплуатации строительных конструкций в зависимости от климатических условий пункта строительства А или Б и влажностного режима помещений здания. Влажностный режим помещений устанавливается по [6, табл.1]. Зона влажности указана в климатических параметрах. По [6, табл.2] устанавливаются условия эксплуатации ограждающих конструкций «А» или «Б».

Таблица 1.11

Теплотехнические характеристики материалов слоев наружной стены

Наименование материала	Толщина слоя, м	Плотность, кг/м3	Коэффициент теплопроводности Вт/м*˚С
Керамзитобетонные блоки	0,20	1800	0,8
Минеральная вата	0,150	125	0,040
Облицовочный белый кирпич	0,12	1800	0,76

Подбор необходимой толщины слоя утеплителя:

где α_в = 8,7 Вт/(м² ° С) [6, табл. 4]; α_н = 23 Вт/(м² ° С) [6, табл. 6].

Плиты минераловатные выпускаются толщиной от 20 мм до 150 мм (20, 30, 40, 50, 60, 70, 80, 90, 100, 120, 150 мм). Толщина утепления назначается исходя из возможности применения выпускаемых плит, таким образом, чтобы толщина была не менее требуемой, и при этом использовалось наименьшее количество слоев. Принимаем толщину слоя утеплителя 150 мм.

Рассчитываем фактическое значение приведенного сопротивления теплопередаче наружных стен:

1.2.6 Перегородки

Виды перегородок: гипсоволокнистые, из гипсобетонных блоков, кирпичные. В жилых помещениях использованы гипсоволокнистые перегородки. В подземной автостоянке использованы кирпичные перегородки. Перегородки из шлакоблоков использованы в мусорокамере.

Рисунок 1.7 - Перегородка из кирпича. 1 – пачечная сталь; 2 – штукатурка

Рисунок 1.8 - Перегородка гипсоволокнистая

Рисунок 1.9 - Перегородка из гипсобетонных блоков

1.2.7 Узлы

Рисунок 1.10 - узел стыка плиты с внешней стеной.

Рисунок 1.11 - Конструкция совмещённой крыши

1 - монолитное железобетонное перекрытие, толщиной 180 мм; 2 - лёгкий бетон по уклону; 3 - железобетонная плита; 4 – пароизоляция; 5 – экструдированный пенополистирол 200 мм; 6 - рубероидная кровля К-3А; 7 - кирпичный парапет; 8 - мастика “изол”

1.2.8 Окна

В соответствии с МДС 56-1.2000 «Рекомендации по выбору и устройству современных конструкций окон» приняты оконные блоки из ПВХ с твердым селективным покрытием и заполнением аргоном с расчётным сопротивлением 0,65 м²^оС/Вт.

Рисунок 1.12 - Оконный блок

1.2.9 Кровля

Кровля здания совмещённая невентилируемая, малоуклонная (уклон 2%), с внутренним водоотводом. Приняты согласно заданию на проектирование, составленному заказчиком.

Кровля здания расположена на четырех отметках:

на отметке +11.100 – покрытие четырёх этажной офисной пристройки

на отметке +57,300 и +60,600 – покрытие 17-го этажа и машинного отделения лифтов соответственно.

Рисунок 1.13 - Состав покрытия

1.3 Теплотехнический расчёт покрытия

Необходимо привести сопротивление теплопередаче наружных ограждающих конструкций в соответствие с современными требованиями по теплозащите. Производится определение необходимой толщины утеплителя. Производится определение необходимой толщины утеплителя. Условие расчета выполняется по формуле (1.1).

Таблица 1.12

Теплотехнические характеристики слоёв конструкции кровли

№ п/п	Слои конструкции кровли	, мм	Вт/(моС)
1	Железобетонная плита	180	2,04
2	Экструдированный пенополистирол	150	0,034
3	Цементно-песчаный раствор	50	0,93

Нормируемое значение сопротивления теплопередаче кровельных сэндвич-панелей определяем по формуле (1.4):

(м²·°С)/Вт,

где a = 0,0005; b = 2,2 [6, табл. 3].

Подбор необходимой толщины слоя утеплителя по формуле (1.10):

,

Для конструкции покрытия .

,

где α_в = 8,7 Вт/(м² ° С) [6, табл. 4]; α_н = 23 Вт/(м² ° С) [6, табл. 6].

м.

Плиты экструдированный пенополистирол выпускаются толщиной от 20 мм до 150 мм (20, 30, 40, 50, 60, 80, 100, 120, 150 мм). Толщина утепления назначается исходя из возможности применения выпускаемых плит, таким образом, чтобы толщина была не менее требуемой, и при этом использовалось наименьшее количество слоев. Принимаем толщину слоя утеплителя 150 мм.

Рассчитываем фактическое значение приведенного сопротивления теплопередаче кровли:

(м²·°С)/Вт

– требование удовлетворяется.

1.4 Теплотехнический расчёт покрытия над подвалом

Необходимо привести сопротивление теплопередаче наружных ограждающих конструкций в соответствие с современными требованиями по теплозащите. Производится определение необходимой толщины утеплителя. Производится определение необходимой толщины утеплителя. Условие расчета выполняется по формуле (1.1).

Теплотехнические характеристики слоев конструкции приведены в таблице 1.13.

Таблица 1.13

Теплотехнические характеристики слоёв конструкции

№ п/п	Слои конструкции кровли	, мм	Вт/(моС)
1	Железобетонная плита	180	2,04
2	Экструдированный пенополистирол	120	0,034
3	Цементно-песчаный раствор	50	0,93

Нормируемое значение сопротивления теплопередаче кровельных сэндвич-панелей определяем по формуле (1.4):

(м²·°С)/Вт,

где a = 0,00045; b = 1,9 [6, табл. 3].

Подбор необходимой толщины слоя утеплителя по формуле (1.10):

,

Для конструкции покрытия .

,

где α_в = 8,7 Вт/(м² ° С) [6, табл. 4]; α_н = 23 Вт/(м² ° С) [6, табл. 6].

м.

Плиты экструдированный пенополистирол выпускаются толщиной от 20 мм до 150 мм (20, 30, 40, 50, 60, 80, 100, 120, 150 мм). Толщина утепления назначается исходя из возможности применения выпускаемых плит, таким образом, чтобы толщина была не менее требуемой, и при этом использовалось наименьшее количество слоев. Принимаем толщину слоя утеплителя 120 мм.

Рассчитываем фактическое значение приведенного сопротивления теплопередаче кровли:

(м²·°С)/Вт

– требование удовлетворяется.

1.5 Полы

Полы в помещениях принимаются в зависимости от назначения здания. Выбранные типы полов приведены в таблице 1.14

Таблица 1.14

Экспликация полов

Тип пола	Схема пола	Элементы пола
1		1. линолеум 2.Цементно-песчаная стяжка - 30мм 3.Подстилающий слой бетона - 80мм
2		1.Паркет на мастике - 20мм 2.Цементно-песчаная стяжка - 30мм 3.Подстилающий слой бетона - 50мм

Для подземной парковки делаем полиуретановый наливной пол. Данный вид пола обладает механической прочностью на сжатие и растяжение, химической стойкостью к агрессивным средам, эластичностью и стойкостью к истиранию. Полиуретановое покрытие укладывается на бетон, бетонную стяжку и обеспечивает прочное и ударопрочное покрытие, устойчивое к химическим воздействиям.

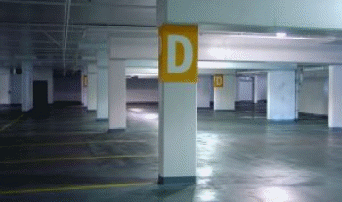

Рисунок 1.14 - Вид наливного пола

1.6 Технико-экономические показатели планировки

Оценку экономичности планировки здания производят по основным показателям: площади застройки, жилой, вспомогательной и общей площади, строительному объёму и относительным показателям К₁ и К₂.

П_З = 305,8 м² - площадь застройки, площадь сечения по внешнему обводу на уровне цоколя.

П_Ж = 1579,5 м² - жилая площадь (сумма площадей всех жилых комнат).

П_В = 2050,5 м² – вспомогательная площадь (подсобная площадь, равная сумме площадей кухни, прихожей, ванной, уборной, кладовых).

П_О = 3630 м² – общая площадь, равная сумме П_Ж + П_В.
