Текст из файла (страница 3)

Рисунок 1.2 Соответствие степени огнестойкости и предела огнестойкости

строительных конструкций зданий и сооружений

Класс пожарной опасности строительных конструкций должен соответствовать принятому классу конструктивной пожарной опасности зданий, сооружений, строений и пожарных отсеков. Соответствие класса конструктивной пожарной опасности зданий, сооружений, строений и пожарных отсеков классу пожарной опасности применяемых в них строительных конструкций определяется по [10, табл.22], показана на рисунке 1.3.

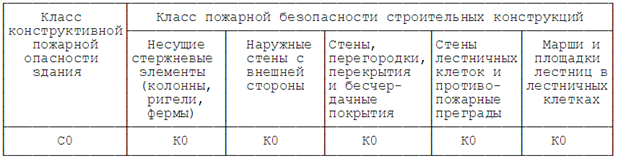

Рисунок 1.3 Соответствие класса конструктивной пожарной опасности

и класса пожарной опасности строительных конструкций

зданий и сооружений

Определяем класс функциональной пожарной опасности Ф1.3.

В зданиях I степеней огнестойкости, класса Ф1.3 предусматривается:

- для делений на секции следует предусматривать противопожарные стены 2-го типа или перегородки не ниже 1-го типа, а стены и перегородки, отделяющие внеквартирные коридоры от других помещений, должны иметь предел огнестойкости не менее EI 45. Межквартирные ненесущие стены и перегородки должны иметь предел огнестойкости не менее EI 30 и класс пожарной опасности К0 [8, ст.87, п.20]

- технические, подвальные этажи и чердаки следует разделять противопожарными перегородками 1-го типа на части площадью не более 500 м² в несекционных жилых домах, а в секционных - по секциям. Предел огнестойкости дверей в противопожарных перегородках, отделяющих помещения категории Д, не нормируется;

- мусоросборная камера должна иметь самостоятельный вход, изолированный от входав здание глухими ограждающими конструкциями, и выделяться противопожарными перегородками и перекрытием с пределами огнестойкости не менее REI 60 и классом пожарной опасности К0. [8, ст.87, п.16]

Кроме того, по условиям пожарной безопасности, устанавливаем:

- ширина лестничных маршей, ведущих на жилые этажи зданий – не менее 1,05 м, наибольший уклон – 1:1,75, ширина коридора – не менее 1,4 м [6, п. 7.2.2, п. 8.2, табл. 8.1];

- предельные расстояния от дверей квартир до лестничной клетки или выхода наружу для зданий I степени огнестойкости - 25 м (при выходе в тупиковый коридор), [6, п. 7.2.1, табл. 7.2];

- при общей площади квартир на этаже до 550 м2 допускается устройство одного эвакуационного выхода из квартир;

- при высоте расположения верхнего этажа более 28 м - в одну незадымляе- мую лестничную клетку при условии оборудования всех помещений квартир (кроме санузлов, ванных комнат, душевых ) датчиками адресной пожарной сигнализации или автоматическим пожаротушением [6, п. 7.2.8];

- требования к дверям: высота эвакуационных выходов в свету должна быть не менее 1,9 м, ширина не менее 0,8 м 9, п. 4.2.5;

- при высоте лестниц более 45 см следует предусматривать ограждения с перилами;

- в коридорах на путях эвакуации не допускается размещать оборудование, выступающее из плоскости стен на высоте менее 2 м, газопроводы и трубопроводы с горючими жидкостями, а также встроенные шкафы, кроме шкафов для коммуникаций и пожарных кранов 9, п. 4.3.3;

- во всех случаях ширина эвакуационного выхода должна быть такой, чтобы с учетом геометрии эвакуационного пути через проем или дверь можно было беспрепятственно пронести носилки с лежащим на них человеком.

1.1.4 Разработка эскизов объёмно-планировочного решения здания

1.1.4.1 Конструктивная система здания

Конструктивная схема каркасная с неполным каркасом: монолитные безбалочные перекрытия и монолитные колонны.

Фундамент –свайный. Сплошное свайное поле из забивных свай по ГОСТ 1.011-10, длиной 7 м. Плита ростверка монолитная железобетонная толщиной 60 см.

Наружные стены – кирпич толщиной 510 мм, ниже отм. 0,000 монолитные железобетонные толщиной 325 и 400 мм.

Перекрытия и покрытия – монолитные железобетонные толщиной 200 мм.

Лестницы – монолитные железобетонные. Площадки этажные и промежуточные из монолитного железобетона.

Перемычки – монолитные железобетонные.

1.2 Обоснование выбора конструктивных элементов здания

1.2.1 Фундаменты

В данном проекте фундамент свайный. Сплошное свайное поле из забивных свай по ГОСТ 1.011-10, длиной 7 м. Плита ростверка монолитная железобетонная толщиной 60 см, низ плиты на отметке -5.750. Для удаления случайных сточных вод из подземной части здания предусмотрено устройство приямков с разуклонкой полов к ним и последующей откачкой воды насосом в хозяйственно-бытовую канализацию.

1.2.2 Стены и перегородки

1.2.2.1 Наружные стены

В качестве ограждающих конструкций приняты несущие стены из кирпича, толщиной 510 мм, и облицовочного кирпича 120 мм. Для теплоизоляции принимаем утеплитель XPS ТЕХНОНИКОЛЬ 35-300.

Теплотехнический расчёт наружных стен

Расчёт произведён в соответствии с [2].

Ограждающие конструкции здания по своим теплотехническим качествам должны обеспечивать в помещениях необходимый температурно-влажностный режим и ограничивать теплопотери здания в отопительный период года. Для этого приведённое сопротивление теплопередаче отдельных ограждающих конструкций должно быть не меньше нормируемых значений

Нормируемое значение приведённого сопротивления теплопередаче ограждающей конструкции, следует определять по формуле:

(1.1)

где – базовое значение требуемого сопротивления теплопередаче ограждающей конструкции, ˚С, принимается в зависимости от градусо-суток отопительного периода, ГСОП, ˚С ∙ сут/год региона строительства по [2, табл. 3];

– коэффициент, учитывающий особенности региона строительства, принимается равным 1.

Градусо-сутки отопительного периода, определяются по формуле:

(1.2)

где – расчётная температура внутреннего воздуха, ℃;

– соответственно средняя температура, ℃, и продолжительность, сут/год, периода со среднесуточной температурой воздуха меньше либо равной 8℃:

, в соответствии с [п.1.1.2, табл.1.1]

в соответствии с [п.1.1.2, табл.1.1]

Тогда, по формуле (1.2):

Значение для величин ГСОП, отличающихся о табличных [2, табл. 3], следует определять по формуле:

(1.3)

где и – коэффициенты, значения которых принимаются по данным [12, табл. 3] для соответствующих групп зданий. Для стен:

Тогда по формуле (1.3):

Условное сопротивление ограждения теплопередаче определяется по формуле:

(1.4)

где – коэффициент теплоотдачи наружной поверхности ограждающей конструкции, , принимаемое по [2, табл. 6];

– коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, , принимаемое по [2, табл. 4];

– термическое сопротивление слоя однородной части фрагмента , определяемое для материальных слоев по формуле:

(1.5)

где – толщина слоя, м;

– расчётный коэффициент теплопроводности материала слоя, , принимаемый по [2, прил. С].

Термическое сопротивление замкнутой воздушной прослойки, , принимается по [2, табл. Е1].

Материалы, толщины и теплотехнические характеристики слоёв плиты покрытия, представлены в таблице 1.4.

Таблица 1.4 – Характеристики слоёв плиты покрытия

С учётом формул (1.4), (1.5), (1.6) примет вид:

(1.7)

Из формулы (1.7) выразим толщину утеплителя :

(1.8)

Примем толщину утеплителя равной 100 мм.

Тогда, сопротивление ограждения теплопередачи составляет:

Условие выполняется, принимаем толщину утеплителя 30 мм.

1.2.2.2 Перегородки

В проекте приняты кирпичные перегородки, толщиной 120 мм, с оштукатуриванием цементно-песчаным раствором с двух сторон. Перегородки опирают- на междуэтажное перекрытие и крепятся стальной обоймой к колоннам каркаса. В перегородках устраиваются перемычки из стальных уголков над дверными проёмами.

1.2.3 Плиты перекрытия

1.2.3.1 Конструкция плит перекрытия

В качестве несущих конструкций перекрытий в проекте приняты монолитные железобетонные плиты. Плита, толщиной , выполнена из бетона класса В25, арматуры А400.

1.2.3.2 Полы

Конструкция полов в помещениях принимается в зависимости от назначения помещения. Принятые конструкции полов представлены в таблице 1.5.

Таблица 1.5 – Экспликация полов

Окончание табл. 1.5

1.2.4 Окна

В проекте применены окна из шестикамерных ПВХ профилей VEKA с тройным стеклопакетом.

Характеристики
