1.6.7.2. Проверка условий воздухопроницаемости при определении конструкции окон

При определении конструкции оконного заполнения должно быть выполнено условие воздухопроницаемости окон

(1.14)

где – требуемое сопротивление воздухопроницаемости, м² ч/кг.

(1.15)

10 Па - разность давлений воздуха на наружной и внутренней поверхностях светопрозрачных ограждающих конструкций, при которой экспериментально определяется сопротивление воздухопроницанию конструкций выбранного типа R_и.

где – разность давлений воздуха на наружной и внутренней поверхностях окон, Па,

(1.16)

где Н – высота здания, м; , – удельный вес соответственно наружного и внутреннего воздуха, Н/м³,

(1.17)

где – температура воздуха, ^оС, внутреннего и наружного ;
– максимальная из средних скоростей ветра по румбам за январь, м/с; – нормативная воздухопроницаемость окон, кг/(м² ч).

γ_н = Н/м³

t_н = 26 ⁰С (таблица 1.1)

γ_в = Н/м³

∆P = 0,55*7,5 (14,02-11,74) + 0,03*14,02*(4,8)² = 19,1 Па

υ = 4,8 м/с (таблица 1.1)

R_и^тр = = 0,31 м² ч/кг

G_н = 5,0 кг/(м² ч) [12, таблица 9]

Основные узлы и детали принятой конструкции окна показаны на рисунках 1.8, 1.9.

Рисунок 1.8 – Узел бокового примыкания оконного блока к проему стеновой панели с отделкой внутреннего откоса панелью

1 - пенный утеплитель; 2 - изоляционная саморасширяющаяся паропроницаемая лента; 3 - гибкая анкерная пластина; 4 - декоративный нащельник;5 - пароизоляционная лента; 6 - элемент отделки внутреннего откоса; 7 - дюбель со стопорным шурупом

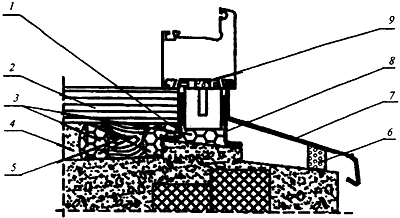

Рисунок 1.9 – Узел нижнего примыкания оконного блока, подоконника и слива к проему стеновой панели

1 - пароизоляционная лента; 2 - подоконная доска; 3 - пенный утеплитель; 4 - штукатурный раствор; 5 - опорная колодка подоконной доски; 6 - шумогасящая прокладка; 7 - слив; 8 - водоизоляционная паропроницаемая лента; 9 - изоляционная саморасширяющаяся паропроницаемая лента

1.7 Генеральный план

1.7.1 Характеристика участка.

В административном отношении площадка строительства располагается в г. Нерюнгри ул. Геологов – пр. Ленина .

Технико-экономические показатели:

Площадь участка- 0,81 га.

Полезная площадь-2605,1 м 2

Площадь застройки-4230 м 2

Протяженность временных дорог-160 пог.м

Площадь постоянных зданий-1890 м 2

Длина временного ограждения-400 пог.м

Общая сметная стоимость- 58268,452 т.руб.

Стоимость 1 м2 здания-53600 т.руб

1.7.2 План благоустройства

Покрытие проездов запроектировано исходя из условий движения транспорта, санитарно-гигиенических требований. Озеленение территории представляет собой засев многолетними травами и посадку деревьев и кустарника. Проезды и тротуары выполнены с асфальтобетонным покрытием. Предусмотрена посадка кустарников, газоны засеиваются многолетними травами. На площадках расставлены малые архитектурные формы: скамьи, урны, контейнеры для пищевых отходов.
