d_min = 0,5 * 1,7 = 1,19 м.

По конструктивному условию отметка глубины заложения фундамента строящегося здания должна совпадать с отметкой глубины заложения фундамента существующего здания. При наличии подземных устройств подошву фундаментов требуется заглублять ниже таких устройств. В частности, фундаменты заглубляются в нескальные грунты не менее чем на 0,5 м ниже отметки пола подвала [9].

(1.2а)

где h_n – толщина подушки, м; h_cf – толщина конструкции пола подвала, м.

d_min = 0,5 + 2,2 + 0,5 = 3,2 м

Таким образом, глубина заложения фундамента d = 3,2 м. сетки

1.6.2. Стены

Стеновые сэндвич-панели – это современный, обладающий малой массой строительный материал, используемый для возведения зданий различного назначения. Стеновые сэндвич-панели выпускаются согласно ТУ 5284-013-01395087-2001.

В проекте приняты сэндвич-панели Teplant с базальтовым утеплителем. Основные характеристики сэндвич-панелей приведены в таблице 1.8.

Таблица 1.8 – Стеновые панели

Узлы сопряжения сэндвич-панелей показаны на рисунке 1.2, 1.3.

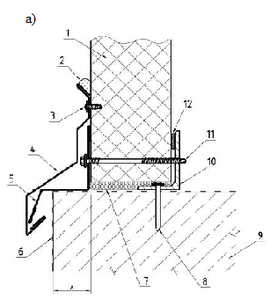

Рисунок 1.2 – Узлы сопряжения сэндвич-панелей: а) примыкание к цоколю; б) соединение стеновых панелей

1 – стеновая сэндвич-панель; 2 – герметик для наружных работ; 3 – шуруп самосверлящий; 4,5 – доборный элемент; 6 – гидроизоляция; 6 – монтажная пена; 7 – дюбель; 8 – цоколь; 9 – стальной цокольный ригель; 10 – шуруп самосверлящий; 11 – уплотнительная лента

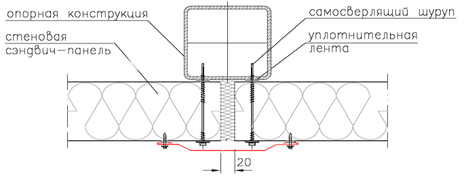

Рисунок 1.3 – Поперечный стык стеновых панелей

1.6.2.1. Теплотехнический расчет стен

Нормируемое значение приведенного сопротивления теплопередаче ограждающей конструкции, , (м²·°С)/Вт, следует определять по формуле:

, (1.3)

где R₀^тр – базовое значение требуемого сопротивления теплопередаче ограждающей конструкции, м²·°С/Вт, следует принимать в зависимости от градусо-суток отопительного периода, ( ), °С·сут/год, региона строительства;

m_p - коэффициент, учитывающий особенности региона строительства. В расчете по формуле (3) принимается равным 1 [12, п. 5.2].
Градусо-сутки отопительного периода, °С·сут/год:

, (1.4)

где t_от, z_от, - средняя температура наружного воздуха, °С, и продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха при проектировании детских учреждений не более 10 °С (таблица 1.1);
t_в - расчетная температура внутреннего воздуха здания, °С.

ГСОП = (22+4,6)*267 = 7102,2 °С·сут/год

В соответствии с [12, таблица 3, примечание 1], значение R₀^тр для величин, отличающихся от табличных, следует определять по формуле:

R₀^тр = a * ГСОП + b (1.5)

a, b – коэффициенты, значения которых следует принимать по данным таблицы для соответствующих групп зданий;

a = 0,00035, b = 1,4 [12, таблица 3, поз. 1].

R₀^тр = 0,00035*7102,2 + 1,4 = 3,9 м²·°С/Вт

R₀^норм = 3,9 * 1 = 3,9 м²·°С/Вт

Определение сопротивления теплопередаче ограждающих конструкций по проекту

Сопротивление теплопередаче однородных ограждающих конструкций определяют по формуле, м²·°С/Вт:

(1.6)

где α_н – коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции Вт/(м² ° С), α_в – коэффициент теплоотдачи внутренней поверхности ограждения, Вт/(м² ° С), R_К – термическое сопротивление неоднородной ограждающей конструкции, м²·°С/Вт. Для многослойной ограждающей конструкции:

R_К = R₁ + R₂ +...+ R_n + R_ВП (1.7)

где R₁, R₂... R_n – термические сопротивления отдельных слоёв ограждающей конструкции, определяемые по формуле (8); R_ВП – термическое сопротивление замкнутой воздушной прослойки

(1.8)

где δ – толщина слоя, м; λ – расчётный коэффициент теплопроводности материала слоя, Вт/(м² ° С).

Ограждающая конструкция в проекте состоит из следующих слоев (рисунок 1.4):

1. сэндвич-панель Teplant с базальтовым утеплителем (ρ = 110 кг/м³) – δ = 250 мм, λ = 0,045 Вт/(м² ° С).

Рисунок 1.4 – Стеновое ограждение

м²·°С/Вт

R_к = 5,56 + 0,035 + 0,13 = 7,1 м²·°С/Вт

α_в = 8,7 Вт/(м² ° С) [14, таблица 4].

α_н = 23 Вт/(м² ° С) [14, таблица 6].

R₀ = м²·°С/Вт.

R₀^норм = 3,9 м²·°С/Вт < R₀ = 5,72 м²·°С/Вт – требование удовлетворяется.

1. Крыша

В данном проекте принимаем бесчердачную плоскую крышу с внутренним водостоком. Кровля выполнена из наплавляемого кровельного материала Техноэласт ЭПП. В качестве утеплителя приняты минераловатные плиты «URSA GEO М-11».

Принятая конструкция кровля изображена на рисунке

Карнизный узел крыши показан на рисунке .

Сведения о составе, толщине, теплотехнических характеристиках материалов слоев кровли приведены в таблице 1.9

Таблица 1.9 – Характеристика элементов принятой конструкции кровли

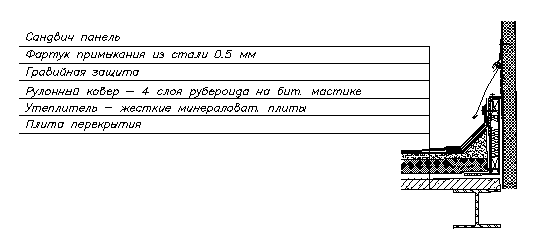

Рисунок 1.5 – Узел примыкания кровли к панели

1.6.3.1. Определение толщины утеплителя кровли из условия теплопередачи

Приведенное сопротивление теплопередаче конструкции покрытия определяется по формуле 1.9

(1.9)

где и - коэффициенты теплоотдачи внутренней и наружной поверхностей соответственно, ;

- термическое сопротивление одного слоя материала покрытия, ;

- толщина слоя, м;

- коэффициент теплопроводности материала слоя,

По [16, таблица 4, таблица 5] для покрытий ,

Предварительно принимаем

Принимаем утеплитель из минераловатных плит «URSA GEO Универсальные плиты» толщиной 20 см (две плиты толщиной по 10 см). Принятая конструкция кровли приведена в таблице 1.10.

Таблица 1.10

Проверяем выполнение поэлементного требования.

- условие выполняется

1.6.3.2. Определение толщины утеплителя чердачного перекрытия из условия теплопередачи

ГСОП = (22+4,6)*267 = 7102,2 °С·сут/год (см. п. 1.6.6.1).
