Таблица 4.5- Выходные сигналы ШУг

Исполнительный механизм	Функционал	Тип управления
ПЗК1-1..4	Предохранительный клапан ПЗК1	Контактор ПБР-2
1	2	3
КЗ1..4	Подача газа на запальник	Контактор ПБР-2
ОТ1..4	Забор газовой пробы	Контактор ПБР-2
ПЗК2-1..4	Предохранительный клапан ПЗК2	Контактор ПБР-2
КО1..4	Подача газа на опрессовку	Контактор ПБР-2
КБ1..4	Связь с атмосферой	Контактор ПБР-2
ПР1..4	Открытие продувочного тракта	Контактор ПБР-2
РГД1..4	Регулирование давления перед горелкой	Контактор ПБР-3 двухканальный

По таблице 4.5 определяем аппаратуру дискретного вывода с девятью каналами.

На основании таблиц 4.4 и 4.5 в состав ШУГ включаем:

1. TSX DEY 08D2 – восьми канальный блок дискретного ввода, номинальное напряжение 24В. Состояние логической единицы при напряжении более 11В, состояние логического нуля – при напряжении менее 5В.

2. TSX AEY 420 – четырёх канальный блок аналогового ввода, номинальные сигналы – 10В, 0/20мА. Сигналы снимаются с распределительной колодки ABE-7CPA02. Колодка соединяется с удлинительным жгутом САР 030 с 25 канальным разъёмом.

3. TSX DSY 16T2 – шестнадцати канальный блок дискретного вывода. Номинальное напряжение 24В, номинальный ток 0,5А. Имеются внутренние защиты от перенапряжения, неправильной полярности, электронная защита от короткого замыкания.

4. TSX P57 3634M – головной микропроцессорный блок.

5. TSX PSY 2600M – блок питания 230VAC-24В, 26Вт.

6. TSX PBY 100 – блок связи канала ProfiBus DP.

7. Шина питания и связи RKY 8 EX, на восемь позиций, во взрывозащищенном исполнении.

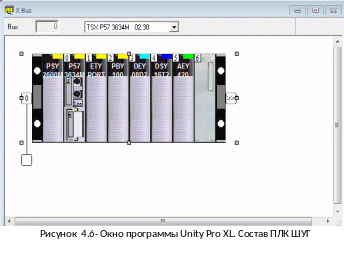

Смоделируем в программе Unity Pro XL состав ПЛК ШУГ, который приведен на рисунке 4.6. По электрическим схемам производителя модулей составляется принципиальная электрическая схема ШУГ в приложении 3. ШУГ выполняется законченным сборочным электротехническим шкафом, в котором находятся селективные защиты от короткого замыкания. Соединения с исполнительными механизмами, расположенными вне шкафа, формируются через соединительные колодки под винтовое соединение.

Таблица 4.6- Спецификация ШУ горелки 1

ШУКР отвечает за общее ведение работы котла. Он является главным (ведущим) устройством в сети Profi Bus DP, в которой шкафы управления горелок и ШКП являются ведомыми элементами сети.

В список блокировок ШУКР входят:

• Аварийные сигналы, приходящие с ШУГ1..4 (срыв проведения опрессовки, несрабатывание арматуры БГ, критические значения давления газа перед горелкой).

• Понижение дифференциального расхода воды (утечка).

• Повышение давления воды перед котлом.

• Повышение давления воды после котла.

• Понижение давления газа перед котлом.

• Понижение разряжения в топке.

• Неудовлетворительный результат газового анализа.

По таблице определяем, что в составе ПЛК необходимы устройства дискретного ввода с 19 каналами и аналогового ввода с семью каналами. Для связи с ШУКР необходимо применение блока протокола PROFIBus DP.

Таблица 4.7- Входные сигналы ШУКР

Таблица 4.8- Выходные сигналы ШУКР

Исполнительный механизм	Функционал	Тип управления
ОТ1-1	Клапан забора состава газа	Контактор ПБР-2
В1-1	Клапан продува	Контактор ПБР-2
1	2	3
В1-2	Клапан продува	Контактор ПБР-2
ОТ1-2	Клапан забора газа	Контактор ПБР-2
3Г 2	Подача газа к котлу	Контактор KM1
3ЗД	Регулирование давления перед котлом	Контактор ПБР-3 двухканальный
Контакт КМ3.5..6.5 в составе датчиков контроля пламени	Сигнал к началу розжига горелок 1..4	Релейный выход /Транзисторный выход
Контакторы запальника КМ8..11	Подключение ИВН запальника к питанию	Контактор 24В

По таблице 4.8 определяем аппаратуру дискретного вывода с 15 каналами.

На основании таблиц 4.7 и 4.8 в состав ШУГ включаем:

1. TSX DEY 32D2К – шестнадцати канальный блок дискретного ввода, номинальное напряжение 24В. Состояние логической единицы при напряжении более 11В, состояние логического нуля – при напряжении менее 5В.

2. TSX AEY 810 – восьми канальный блок аналогового ввода, номинальные сигналы – -10..10В, 0/20мА, 4/20мА. Сигналы снимаются с распределительной колодки ABE-7CPA02. Колодка соединяется с удлинительным жгутом САР 030 с 25 канальным разъёмом SUB D.

3. TSX DSY 16T2 – шестнадцати канальный блок дискретного вывода. Номинальное напряжение 24В, номинальный ток 0,5А. Имеются внутренние защиты от перенапряжения, неправильной полярности, электронная защита от короткого замыкания.

4. TSX P57 3634M – головной микропроцессорный блок.

5. TSX PSY 5500M – блок питания 230VAC-24В, 55Вт.

6. TSX PBY 100 – блок связи канала Profi Bus PLUS.

7. Шина питания и связи RKY 8 EX, на восемь позиций, во взрывозащищенном исполнении.

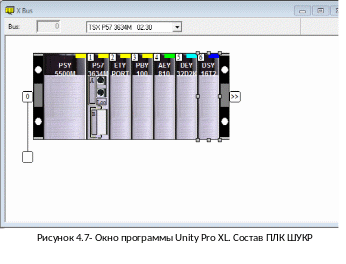

Смоделируем в программе Unity Pro XL состав ПЛК ШУГ, который приведен на рисунке 4.7.

По электрическим схемам производителя модулей составляется принципиальная электрическая схема ШУКР в приложении 3. ШУКР выполняется законченным сборочным электротехническим шкафом, в котором находятся селективные защиты от короткого замыкания. Соединения с исполнительными механизмами, расположенными вне шкафа, формируются через соединительные колодки под винтовое соединение.
