Рисунок 6.1 План эвакуации работников тяговой подстанции

ЗАКЛЮЧЕНИЕ

В представленном дипломном проекте осуществлена реконструкция тяговой подстанции переменного тока и рассчитана компенсационная установка.

В качестве исходных данных использовались показания счётчиков электроэнергии подстанции.

В первом разделе произведена проверка понижающего трансформатора тяговой подстанции, по результатам проверки следует сказать, что только при работе двух трансформаторов будет обеспечена бесперебойная работа дистанции электроснабжения.

Во втором разделе рассчитаны токи короткого замыкания, далее произведен расчет и выбор оборудования для тяговой подстанции, удовлетворяющего современным требованиям электроэнергетики. Выбраны новые трансформаторы тока и счётчики электроэнергии. Произведён расчёт и выбор нового коммутационного оборудования. Для ОРУ 220 кВ выбраны элегазовые выключатели ВГТ–220ІІ40/2000 УХЛ–1. В ОРУ 27,5 кВ предлагается использовать вакуумные выключатели серий ВВС и ВБЭС. Вакуумные и элегазовые выключатели имеют высокую коммутационную износостойкость, относительно малые габариты и массу, взрывобезопасны, а так же более удобны в эксплуатации в отличии от масляных. Использование современного оборудования подстанции позволит существенно повысить надёжность электроснабжения.

Следующий раздел посвящен расчету компенсационной установки для подстанции. Произведён анализ данных протоколов замеров электроэнергии и произведены необходимые вычисления. По результатам расчётов выбраны конденсаторы КС2-10,5-100-2УЗ и реактор ФРОМ-3200/35, который в свою очередь должен быть настроен на частоту 162,9 Гц. С помощью данной компенсационной установки будет возможно снизить натуральный коэффициент реактивной мощности с 0,89 до уровня 0,4, установленного Министерством Энергетики Российской Федерации. Применение компенсационной установки поможет исключить штрафные санкций от энергоснабжающих организаций по уровню реактивной энергии, улучшит качество электроэнергии, а так же позволяет увеличить напряжение на токоприемнике электровоза, что особенно актуально при текущем увеличении массы поездов.

Далее рассчитывается молниезащита и заземление тяговой подстанции, в соответствие с планом тяговой подстанции. Целью расчета защитного заземления контура являлось определение таких его оптимальных параметров, при которых сопротивление растекания контура, , и напряжения прикосновения, , не превышает допустимых значений.

Рассчитан технико–экономический эффект от замены силового оборудования. Описаны вопросы безопасности жизнедеятельности при обеспечении пожарной безопасности и вопросы электробезопасности, с расчетом напряжения прикосновения.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Схемы принципиальные электрические распределительных устройств подстанций напряжением 35–750 кВ. Типовые решения [Текст] : СТО 59012820–29.240.30.003–2009 : ввод. в действие с 01.01.10. – М. : Энергосетьпроект, 2009. – 143 с.

2. Быстрицкий, Г. Ф. Выбор и эксплуатация силовых трансформаторов [Текст] / Г. Ф. Быстрицкий, Б. И. Кудрин. – М. : Академия, 2003. – 176 с.

3. Руководство по устройству электроустановок, глава С [Текст]. - Schneider Electric, 2009. – 140 с.

4. Крючков, И. П. Расчет коротких замыканий и выбор электрооборудования [Текст] : учеб. пособие для вузов / И. П. Крючков, Б. Н. Неклепаев, В. А. Старшинов ; под. общ. ред. И. П. Крючкова. –2–е изд., стер. – М. : Академия, 2006. – 416 с.

5. Карапетян, И. Г. Справочник по проектированию электрических сетей [Текст] / И. Г. Карапетян, Д. Л. Файбисович, И. М. Шапиро – 4-е изд., перераб. и доп. - ЭНАС, 2012. – 376 с.

6. Руководящие указания по расчёту токов короткого замыкания и выбору электрооборудования. РД153-34.0-20.527-98.

7. Гайсаров, Р. В. Выбор электрической аппаратуры, токоведущих частей и изоляторов [Текст] : учеб. пособие для вузов / Р. В. Гайсаров, И. Т. Лисовская. – Ч. : ЮУрГУ, 2002. – 59 с.

8. Выключатели переменного тока на напряжение до 750 к В [Текст] : ГОСТ 52565–2006. – Введ. 2005–01–01. – М. : Изд-во стандартинформ, 2007. – 87 с.

9. Высоковольтные выключатели напряжением 10-220 кВ. Высоковольтное оборудование. Каталог продукции [Текст]. - 2009 - 12 с.

10. Справочник по элегазовым выключателям наружной установки [Текст]. - М. : Академия, 2008. - 57 с.

11. Разъединители серии РГ на напряжение 35 кВ и 110–220 кВ. Высоковольтная аппаратура. Каталог продукции http://www.zaokurs.ru/catalog.php?ids=26.

12. Измерительные трансформаторы тока. Высоковольтная аппаратура. Каталог продукции http://www.electroshield.ru/.

13. Измерительные трансформаторы напряжения. Высоковольтная аппаратура. Каталог продукции http://gisprofi.com/catalog/category/164.html.

14. Ограничители перенапряжений нелинейные на напряжение 0,38–35 кВ и 110–220 кВ. Высоковольтная аппаратура. Каталог продукции http://www.zaokurs.ru/catalog.php?ids=12.

15. Гринберг-Басин М.М. Тяговые подстанции. Пособие по дипломному проектированию 1986 – 168с

16. [Электронный ресурс]. – Режим доступа: Аккумуляторы свинцовые стационарные с электродами большой поверхности типов СК, СКЭ, СЗ И СЗЭ http://www.laborant.ru/eltech/22/0/4/01-99.htm

17. [Электронный ресурс]. – Режим доступа: 0 http://soyzenergo.ru/index.php?option=com_content&view=article&id=27:2010-11-04-14-24-30&catid=29:2010-12-01-19-12-42&Itemid=60

18. Правила устройства электроустановок [Текст] : утв. М-вом энергетики РФ 14 апреля 2006 : ввод. в действие с 01.01.09. - 7-е изд., перераб. и доп. - Н. : Сибирское Университетское Издательство, 2009. - 512 с.

19. Реакторы масляные. Высоковольтная аппаратура. Каталог продукции [Текст]. – 2007 – 24 с.

20. [Электронный ресурс]. – Режим доступа:

www.tavrida-host.com/kruelta.com/doc/RE_D-12P

1. Комплектный шинопровод на токи до 1000 А [Текст]. – 2008. – 336 с.

2. Инструкция по устройству молниезащиты зданий и сооружений [Текст] : РД 34.21.122–2003 утв. М-вом энергетики РФ 15.06.03 : ввод. в действие с 01.01.04. – М. : ЭНАС, 2003. – 37 с.

3. Электробезопасность. Защитное заземление. Зануление [Текст] : ГОСТ 12.1.030-2001. – Введ. 2002–01–01. – М. : Изд-во стандартов, 2001. – 20 с.

4. Гусарова, Е.В. Экономическое обоснование эффективности проектных решений и внедрения новой технике на железнодорожном транспорте [Текст]: учебное пособие / Е.В. Гусарова. – Хабаровск: ДВГУПС, 2008. – 157с.

5. Надворная, В.Н. Экономика энергетики [Текст]: учеб. Пособие для вузов железнодорожного транспорта / Надворная В.Н.-М.: Транспорт, 2007. - 157 с.

6. Гусарова, Е.В. Разработка экономических показателей деятельности предприятия электрических сетей [Текст]: метод. указания к курс. раб. / Е.В. Гусарова, О.Н. Богданова. – Хабаровск: Изд-во ДВГУПС, 2006. – 63 с.

27. [Электронный ресурс]. – Режим доступа: http://www.karteltrade.ru/catalog/prod/8226.html

28. [Электронный ресурс]. – Режим доступа: http://www.mostexnik.info/2010/10/03/oao_lipeckjnergo

29. Разъединители. Высоковольтная аппаратура. Прайс–лист [Текст]. – 2010. – 8 c.

30. [Электронный ресурс]. – Режим доступа: http://www.krashi-lyzyandex.ru

31. [Электронный ресурс]. – Режим доступа: http://www.infotdtransformat.ru

32. [Электронный ресурс]. – Режим доступа: http://www.rubin_izbergelec.ru

33. [Электронный ресурс]. – Режим доступа: http://www.cxctelebit.ru

34. Зарядно–подзарядные устройства. Прайс–лист [Текст]. – 2010. – 12 c.

35. [Электронный ресурс]. – Режим доступа: http://www.electromodul.ru

36. Допустимые значения напряжений прикосновения и токов [Текст] : ГОСТ 12.1.038–1996. – Введ. 1997–01–01. – М. : Изд-во стандартов, 1996. – 20 с.

37. ГОСТ 12.1.038-82 Предельно допустимые значения напряжений прикосновения и токов [Текст]. Изд-во стандартов, 2001. – 5с.

ПРИЛОЖЕНИЕ А

(справочное)

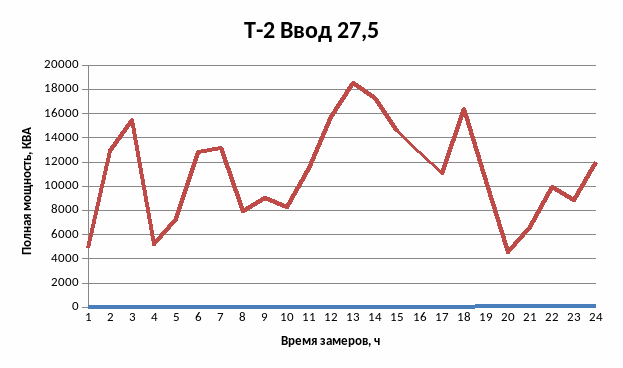

Таблица А.1 – Протокол замеров присоединения Т–2 ввод 27,5 кВ

Протокол замеров
центр питания (ТП)
номер или диспетчерское наименование присоединения Т–2 ввод 27,5 кВ
тип счётчика электроэнергии EAG5RALB3 зав. № 01217614
Ктт = 1000/5=200				Ктн = 27500/100=275
Время замеров	Активный счётчик	Реактивный счетчик		Напряжение, кВ на стороне	Мощность включенных компенсирующих устройств
	Мощность, кВт	Мощность, кВАр	Полная мощность, кВА	С.Н.
1	3605,2	3305,5	4891,19590	27,1	отключено
2	10194,2	7887,0	12889,00627	27,3
3	11800,2	9880,7	15390,67746	27,5
4	3462,2	3874,7	5196,16483	27,6
5	4983,0	5266,2	7250,04493	26,7
6	9768,0	8252,7	12787,52835	26,7
7	10065,0	8453,5	13144,04379	26,9
8	6039,0	5164,5	7946,16771	27,0
9	6762,2	5967,5	9018,78069	27,5
10	6165,5	5425,7	8212,89296	27,1
11	8615,7	7573,5	11471,18951	27,0
12	12075,2	10043,0	15705,80479	26,4
13	14366,0	11693,0	18523,18021	26,2
14	13109,2	11176,0	17226,55220	26,9
15	10991,7	9531,5	14548,77868	27,1
16	9523,2	8574,5	12814,57719	27,4
17	8148,2	7469,0	11053,46662	27,1
18	12237,5	10785,5	16312,06353	27,0
19	7389,2	7276,5	10370,52211	27,6
20	2530,0	3715,2	4494,84272	26,8
21	4105,7	5104,0	6550,38842	26,6
22	7026,2	7015,2	9928,77220	27,7
23	6624,7	5843,7	8833,76929	27,2
24	9182,2	7656,0	11955,21363	27,2
Σ	198769,2	176934,6	266515,62400	–
Коэффициент заполнения графика				Ку=0,96	Кв=1,18

Таблица А.2 – Протокол замеров присоединения Т–2 ввод 10 кВ

Протокол замеров
центр питания (ТП)
номер или диспетчерское наименование присоединения Т–2 ввод 10 кВ
тип счётчика электроэнергии EAО5RAL–B–3 зав. № 01207414
Ктт = 600/5=120				Ктн = 10000/100=100
Время замеров	Активный счётчик	Реактивный счетчик		Напряжение, кВ на стороне	Мощность включенных компенсирующих устройств
	Мощность, кВт	Мощность, кВАр	Полная мощность, кВА	Н.Н.
1	2001,0	1165,8	2315,83476	11,1	отключено
2	1796,4	1060,2	2085,92354	10,7
3	1675,2	1037,4	1970,40448	11,1
4	1618,2	1132,8	1975,29924	10,9
5	1581,0	1089,6	1920,10134	11,2
6	1574,4	888,0	1807,56172	11,1
7	2002,8	828,6	2167,43761	11,0
8	2340,0	905,4	2509,05344	10,8
9	2606,4	1096,2	2827,53875	10,7
10	2772,6	1219,2	3028,82145	10,9
11	2855,4	1201,2	3097,77188	10,8
12	2883,6	1156,8	3106,98169	10,5
13	2635,2	966,6	2806,88343	10,8
14	2677,8	1164,0	2919,84740	10,7
15	2689,8	1181,4	2937,81041	10,5
16	2560,2	1093,8	2784,06582	11,0
17	2461,8	997,8	2656,32530	10,6
18	2592,0	973,2	2768,67879	10,5
19	2876,4	999,6	3045,13992	10,8
20	3084,6	1050,6	3258,60668	11,0
21	3089,4	990,6	3244,33055	11,2
22	3114,0	951,6	3256,15395	10,8
23	3067,2	1042,2	3239,42845	11,0
24	2699,4	1042,2	2893,60350	11,0
Σ	59254,8	25234,8	64623,60409	–
Коэффициент заполнения графика присоединения				Ку=0,86	Кв=0,79

Таблица А.3 – Протокол замеров присоединения фидер № 4–10 кВ

Протокол замеров
центр питания (ТП)
номер или диспетчерское наименование присоединения фидер № 4–10 кВ
тип счётчика электроэнергии EAО5RL–B–3 зав. № 01216632
Ктт = 50/5=10				Ктн = 10000/100=100
Время замеров	Активный счётчик	Реактивный счетчик		Напряжение, кВ на стороне	Мощность включенных компенсирующих устройств
	Мощность, кВт	Мощность, кВАр	Полная мощность, кВА	Н.Н.
1	62,4	35,6	71,8409	11,0	отключено
2	54,9	32,6	63,8496	10,7
3	54,5	33,3	63,8682	10,9
4	58,0	42,7	72,0228	10,9
5	65,4	37,4	75,3387	11,2
6	43,7	13,8	45,8272	11,1
7	45,0	13,1	46,8680	11,0
8	27,3	20,7	34,2605	10,9
9	27,9	47,6	55,1740	10,6
10	27,0	54,6	60,9111	10,8
11	24,8	31,2	39,8557	10,8
12	51,2	46,4	69,0970	10,6
13	43,2	37,3	57,0748	10,8
14	46,6	14,2	48,7155	10,7
15	46,3	45,4	64,8448	10,6
16	24,3	51,0	56,4933	10,8
17	32,4	30,5	44,4973	10,7
18	57,5	44,1	72,4642	10,7
19	49,6	27,6	56,7620	10,6
20	53,1	18,6	56,2634	11,0
21	55,2	19,0	58,3784	11,1
22	55,0	14,8	56,9565	10,6
23	57,5	25,0	62,6997	11,1
24	72,9	34,8	80,7803	11,0
Σ	1135,7	771,3	1414,844	–
Коэффициент заполнения графика присоединения				Ку=1,70	Кв=0,86

Таблица А.4 – Протокол замеров присоединения фидер № 12–10 кВ

3Протокол замеров
центр питания (ТП)
номер или диспетчерское наименование присоединения фидер № 12–10 кВ
тип счётчика электроэнергии EAО5RL–B–3 зав. № 01214918
Ктт = 400/5=80				Ктн = 10000/100=100
Время замеров	Активный счётчик	Реактивный счетчик		Напряжение, кВ на стороне	Мощность включенных компенсирующих устройств
	Мощность, кВт	Мощность, кВАр	Полная мощность, кВА	Н.Н.
1	964,0	587,6	1128,968	10,9	отключено
2	878,0	527,6	1024,327	10,7
3	820,8	528,8	976,392	11,0
4	790,8	570,8	975,283	10,9
5	767,2	547,2	942,350	11,2
6	774,4	435,6	888,506	11,0
7	994,4	423,6	1080,865	11,0
8	1178,4	466,8	1267,489	10,9
9	1306,8	562,0	1422,522	10,7
10	1372,8	627,2	1509,291	10,8
11	1416,4	616,8	1544,873	10,8
12	1416,0	589,2	1533,692	10,6
13	1295,6	493,2	1386,299	10,5
14	1312,4	620,4	1451,651	11,0
15	1318,8	628,4	1460,863	10,5
16	1266,4	568,8	1388,273	10,9
17	1213,2	508,8	1315,573	10,7
18	1266,4	492,4	1358,759	10,7
19	1417,2	516,8	1508,489	10,8
20	1521,2	550,0	1617,575	11,1
21	1522,0	519,2	1608,121	11,2
22	1533,6	502,8	1613,920	10,7
23	1508,0	543,2	1602,851	11,1
24	1312,4	530,4	1415,527	10,9
Σ	29167,2	12957,6	32022,460	–
Коэффициент заполнения графика присоединения				Ку=0,86	Кв=0,79

Таблица А.5 – Протокол замеров присоединения фидер № 13–10 кВ

Протокол замеров
центр питания (ТП)
номер или диспетчерское наименование присоединения фидер № 13–10 кВ
тип счётчика электроэнергии EAО5RL–B–3 зав. № 01217618
Ктт = 400/5=80				Ктн = 10000/100=100
Время замеров	Активный счётчик	Реактивный счетчик		Напряжение, кВ на стороне	Мощность включенных компенсирующих устройств
	Мощность, кВт	Мощность, кВАр	Полная мощность, кВА	Н.Н.
1	960,8	536,8	1100,587	10,9	отключено
2	849,6	462,8	967,473	10,5
3	786,8	463,6	913,225	10,8
4	759,6	510,4	915,150	10,8
5	737,2	486,0	882,984	11,1
6	743,6	373,6	832,177	10,9
7	946,4	358,4	1011,990	10,7
8	1115,2	391,2	1181,824	10,7
9	1251,2	470,4	1336,704	10,7
10	1351,2	525,6	1449,826	10,7
11	1391,6	517,2	1484,603	10,6
12	1391,6	488,8	1474,949	10,4
13	1272,0	403,2	1334,374	10,4
14	1296,0	519,6	1396,281	10,9
15	1302,0	519,6	1401,852	10,4
16	1248,0	473,2	1334,699	10,8
17	1194,4	425,2	1267,827	10,5
18	1244,8	403,2	1308,471	10,5
19	1386,8	418,8	1448,657	10,7
20	1488,0	445,2	1553,173	10,9
21	1486,8	413,2	1543,149	11,0
22	1498,8	395,6	1550,129	10,6
23	1477,6	435,2	1540,357	11,0
24	1292,0	439,6	1364,739	10,9
Σ	28472,0	10876,4	30595,200	–
Коэффициент заполнения графика присоединения				Ку=0,85	Кв=0,79

Таблица А.6 – Протокол замеров присоединения ТСН–1

Протокол замеров
центр питания (ТП)
номер или диспетчерское наименование присоединения ТСН–1
тип счётчика электроэнергии EA05–L–B–4 зав. № 01200158
Ктт = 1000/5=200				Ктн =400/100=4
Время замеров	Активный счётчик	Реактивный счетчик		Напряжение, кВ на стороне	Мощность включенных компенсирующих устройств
	Мощность, кВт	Мощность, кВАр	Полная мощность, кВА	С.Н.
1	43,5			0,41	отключено
2	42,1			0,41
3	42,4			0,41
4	42,6			0,41
5	42,2			0,40
6	38,1			0,39
7	37,9			0,41
8	37,0			0,40
9	32,3			0,41
10	32,8			0,41
11	36,5			0,40
12	36,9			0,39
13	31,5			0,41
14	29,9			0,40
15	36,3			0,41
16	36,7			0,39
17	36,6			0,40
18	35,8			0,41
19	37,7			0,41
20	39,4			0,41
21	37,7			0,39
22	38,3			0,40
23	42,0			0,41
24	43,7			0,40
Σ	909,9			–
Коэффициент заполнения графика присоединения				Ку=1,04	Кв=0,96

Таблица А.7 – Протокол замеров присоединения ТСН–2

Протокол замеров
центр питания (ТП)
номер или диспетчерское наименование присоединения ТСН–2
тип счётчика электроэнергии EA05–L–B–4 зав. № 01211415
Ктт = 1000/5=200				Ктн =400/100=4
Время замеров	Активный счётчик	Реактивный счетчик		Напряжение, кВ на стороне	Мощность включенных компенсирующих устройств
	Мощность, кВт	Мощность, кВАр	Полная мощность, кВА	С.Н.
1	158			0,41	отключено
2	146			0,41
3	172			0,41
4	174			0,41
5	156			0,40
6	138			0,39
7	142			0,41
8	126			0,40
9	156			0,41
10	168			0,41
11	160			0,40
12	116			0,39
13	196			0,41
14	136			0,40
15	176			0,41
16	138			0,39
17	128			0,40
18	174			0,41
19	152			0,41
20	196			0,41
21	144			0,39
22	144			0,40
23	144			0,41
24	144			0,40
Σ	3684			–
Коэффициент заполнения графика присоединения				Ку=1,09	Кв=0,98

Таблица А.8 – Протокол замеров присоединения ДПР–Запад

Протокол замеров
центр питания (ТП)
номер или диспетчерское наименование присоединения ДПР–Запад
тип счётчика электроэнергии EA 05 RL–P1B–3 зав. № 01254863
Ктт = 4125				Ктн =27500/100=275
Время замеров	Активный счётчик	Реактивный счетчик		Напряжение, кВ на стороне	Мощность включенных компенсирующих устройств
	Мощность, кВт	Мощность, кВАр	Полная мощность, кВА	С.Н.
1	495			27,6	отключено
2	371			27,5
3	577			28,0
4	454			27,3
5	454			27,6
6	495			27,9
7	454			28,0
8	371			28,0
9	330			27,8
10	41			28,0
11	454			27,3
12	206			28,0
13	247			28,0
14	248			27,5
15	206			27,8
16	206			28,0
17	330			28,0
18	371			27,5
19	454			27,5
20	495			27,8
21	536			28,0
22	454			27,5
23	330			27,8
24	371			28,0
Σ	8950			–
Коэффициент заполнения графика присоединения				Ку=0,94	Кв=0,86

Характеристики

Список файлов ВКР
