Рисунок А.1 - График нагрузки ввода 27,5 кВ

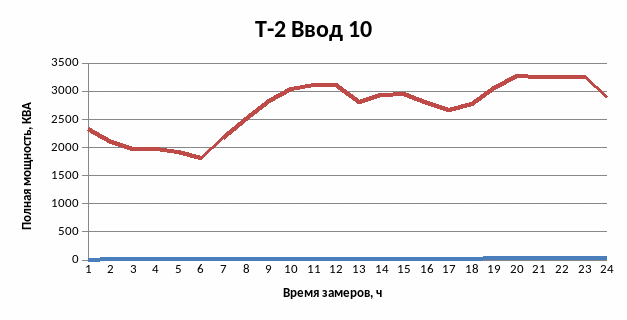

Рисунок А.2 - График нагрузки ввода 10 кВ
ПРИЛОЖЕНИЕ Б
(справочное)
Рисунок Б.1 – Расчётная схема тяговой подстанции
Рисунок Б.2 – Схема замещения тяговой подстанции
Рисунок Б.3 – Расчетная схема максимальных рабочих
токов присоединений ТП тяговой подстанции
ПРИЛОЖЕНИЕ В
(обязательное)
Таблица В.1 –Расчет теплового импульса
Наименование РУ |
|
|
|
|
|
РУ–220 кВ | 8,46 | 2,5 | 2,6 | 0,030 | 188,23 |
РУ–27,5 кВ Вводы Фидер | 11,28 | 1,0 0,5 | 1,1 0,6 | 0,020 | 142,51 78,89 |
РУ–10,5 кВ Вводы Фидер | 17,99 | 1,5 1,0 | 1,6 1,1 | 0,010 | 521,06 359,24 |
РУ–0,4 кВ | 14,43 | 0,0 | 0,1 | 0,058 | 22,03 |
Таблица В.2– Выбор сечения сборных шин
Наименование РУ | Тип провода | Длительный режим | Проверка по режиму КЗ | |
| Принятое сечение, |
| ||
Ввод ТП | АС 185/29 | 510 | 185 | 185 |
Ввод трансформатора | АС 185/29 | 510 | 185 | 185 |
Перемычка между вводами | АС 185/29 | 510 | 185 | 185 |
Ввод 27,5 кВ | 2АС 150/24 | 900 | 300 | 300 |
Фидер 27,5 кВ | 2АС 95/16 | 660 | 190 | 190 |
Ввод 10,5 кВ | 2М 95 | 840 | 190 | 190 |
Фидер 10,5 кВ | М 120 | 485 | 120 | 120 |
Таблица В.3 – Выбор выключателей
Наименование РУ | Тип выключателя | Привод |
|
|
|
|
|
Ввод 220 кВ | ВГТ–220ІІ 40/2000 УХЛ–1 | ППрК–1400 | 220 | 281,15 | 8,46 | 4,79 | 188,23 |
Ввод РУ – 27,5 кВ | ВБЭС–35І ІІ 25/1000 УХЛ–1 | ППрС–500 | 27,5 | 891,44 | 11,28 | 9,57 | 142,51 |
ФКС 27, 5 кВ и запасной выключатель | ВВС–35ІІ 20/1000 УХЛ–1 | ПЭМУ–500 | 27,5 | 655,03 | 11,28 | 9,57 | 78,89 |
ДПР и ввод ТСН | ВБЭС–35ІV 20/630 УХЛ–2 | ПЭМУ–500 | 27,5 | 48,50 | 11,28 | 9,57 | 78,89 |
Таблица В.4 – Выбор разъединителей
Наименование РУ | Тип аппарата | Привод |
|
|
|
|
|
Ввод 220 кВ | РГП–2–220/1000 УХЛ–1 | ПД–14УХЛ1 | 220 | 281,15 | 20,58 | 8,46 | 188,23 |
Перемычка между вводами | РГП–2–220/1000 УХЛ–1 | ПД–14УХЛ | 220 | 140,58 | 20,58 | 8,46 | 188,23 |
Ввод ВН трансформатора | РГП–1–220/1000 УХЛ–1 | ПД–14УХЛ1 | 220 | 140,57 | 20,58 | 8,46 | 188,23 |
Вводы в РУ-27,5 кВ и шины РУ-27,5 кВ | РГ–В–2–35/1000 УХЛ–2 | ПД–14УХЛ1 | 27,5 | 891,44 | 25,52 | 11,28 | 142,51 |
Фидер КС | РГ–В–1(2)–35/1000 УХЛ–2 | ПД–14УХЛ1 | 27,5 | 655,03 | 25,52 | 11,28 | 78,89 |
ДПР, ТСН | РГ–В–1–35/1000 УХЛ–2 | ПД–14УХЛ1 | 27,5 | 655,03 | 25,52 | 11,28 | 78,89 |
РУ–10 кВ комплектуются шкафами КРУ–10, в которых разъединители отсутствуют.
Таблица В.5 – Выбор трансформаторов тока
Наименование РУ | Тип трансформатора тока | Класс точности |
|
|
|
|
Ввод 220 кВ | ТВ–220–І–0,5/10Р–300/5 У1 | 0,5 | 220 | 281,15 | 20,58 | 188,23 |
Ввод РУ – 27,5 кВ | ТОЛ–35–ІІІ–0,2/10Р–1000/5 У1 | 0,2 | 27,5 | 891,44 | 25,52 | 142,51 |
Фидер КС | ТОЛ–35–ІІІ–0,2 /10Р–1000/5 У1 | 0,2 | 27,5 | 655,03 | 25,52 | 78,89 |
ТСН, ДПР | ТОЛ–35–ІІІ–0,2 /10Р–500/5 У1 | 0,2 | 27,5 | 48,50 | 25,52 | 78,89 |
Приложение В.6 – Объем измерений для РУ–220 кВ
Приборы | Тип | Число кату-шек напряжения | Кол-во приборов | Потребляемая мощность одной катушки, ВА | cos | Общее потребление мощности | |||
Р, Вт | Q, квар | ||||||||
Счетчик активной энергии | Меркурий 234 ART | 1 | 2 | 4,0 | 0,5 | 4,00 | 16 | ||
Счетчик реактивной энергии | Меркурий 234 ART | 1 | 2 | 4,0 | 0,5 | 4,00 | 16 | ||
Итого | 8,00 | 32 |
Приложение В.7 – Объем измерений для РУ–27,5 кВ
Приборы | Тип | Число катушек | Количество приборов | Потребляемая мощность одной катушки, ВА | cos | Общее потребление мощности | |||
Р, Вт | Q, квар | ||||||||
Счетчик активной энергии | Меркурий 234 ART | 1 | 12 | 4,0 | 0,5 | 24,00 | 40,5 | ||
Счетчик реактивной энергии | Меркурий 234 ART | 1 | 8 | 4,0 | 0,5 | 16,00 | 25,5 | ||
Микропроцессорное реле защиты фидера 27,5 кВ | Сириус-ЖД-ФВВ | 1 | 6 | 4,0 | 1 | 24,00 | - | ||
Итого | 64,00 | 66 |
Приложение В.8 – Объем измерений для РУ–10,5 кВ
Приборы | Тип | Число катушек напряжения | Количество приборов | Потребляемая мощность одной катушки, ВА | cos | Общее потребление мощности | |||
Р, Вт | Q, квар | ||||||||
Счетчик активной энергии | Меркурий 234 ART | 1 | 6 | 4,0 | 0,5 | 12,00 | 20,8 | ||
Счетчик реактивной энергии | Меркурий 234 ART | 1 | 6 | 4,0 | 0,5 | 12,00 | 20,8 | ||
Итого | 24,00 | 41,6 |
Т аблица В.9 – Характеристики УЗП-100-220
Параметр | Значение |
Входное напряжение, В | 220 |
Мощность устройства, кВт | 15 |
Отклонение входного напряжения, % | ± 15% |
Частота, Гц | 47–63 |
Выходное напряжение, В | 220 |
Основные режимы работы устройства | Режим стабилизации выходного напряжения; режим стабилизации выходного тока |
Электрическая прочность изоляции между входом и выходом | 2500 В |
Максимальный ток, А | 50 |
Таблица В.10 – Присоединенная мощность потребителей собственных нужд
Назначение присоединений |
|
|
|
кВт |
|
Электропечи отопления | 1,00 | 0,70 | 1,00 | 0,70 | 0,00 |
Резервное питание шкафа СН от дизель-генератора | 75,00 | 1,00 | 0,70 | 75,0 | 76,52 |
Подзарядный агрегат | 13,00 | 1,00 | 0,93 | 13,00 | 5,14 |
Пожарная сигнализация. Установка ППС–1 | 0,10 | 1,00 | 0,70 | 0,10 | 0,10 |
Моторы вентиляторов В2 и П2 помещения дизель–генератора | 1,20 | 0,60 | 0,80 | 0,72 | 0,54 |
Подзарядное устройство аккумуляторной дизель–генератора | 0,80 | 1,00 | 0,90 | 0,80 | 0,39 |
Переключатель аварийного освещения подстанции | 0,80 | 1,00 | 1,00 | 0,80 | 0,00 |
Шлейф питания приводов, выключателей 220 кВ. | 3,40 | 1,00 | 1,00 | 3,40 | 0,00 |
Подогрев приводов разъединителей ОРУ–220 кВ | 10,00 | 1,00 | 1,00 | 10,00 | 0,00 |
Подогрев приводов выключателей ОРУ–220 кВ | 2,40 | 1,00 | 1,00 | 2,40 | 0,00 |
Подогрев приводов выключателей ОРУ–27,5 кВ | 12,80 | 1,00 | 1,00 | 12,80 | 0,00 |
Подогрев шкафов собственных нужд | 6,00 | 1,00 | 1,00 | 6,00 | 0,00 |
Подогрев выключателей ОРУ–27,5 Секция 1и Секция 2 | 38,80 | 1,00 | 1,00 | 38,80 | 0,00 |
Подогрев выключателей 220 кВ | 6,00 | 1,00 | 1,00 | 6,00 | 0,00 |
Подогрев выключателей 10 кВ КРУН СЦБ | 14,00 | 1,00 | 1,00 | 14,00 | 0,00 |
Подогрев приборных отсеков КРУН СЦБ | 5,00 | 1,00 | 1,00 | 5,00 | 0,00 |
Трансформатор фидера СЦБ №1 и СЦБ №2 | 80,00 | 1,00 | 1,00 | 80,00 | 0,00 |
Освещение шкафов собственных нужд | 1,00 | 0,70 | 1,00 | 0,70 | 0,00 |
Насос для откачки воды из баков для слива масла | 10,00 | 0,60 | 0,80 | 6,00 | 7,50 |
Резерв | 10,00 | 1,00 | 1,00 | 10,00 | 0,00 |
Итого | 301,62 | 91,21 |
Таблица В.11 – Результаты расчета токов короткого замыкания
Точка кз |
|
|
|
|
|
|
К1 | 230,0 | 15,700 | 8,46 | 7,32 | 4,65 | 20,58 |
К2 | 27,5 | 1,410 | 11,28 | 9,77 | – | 25,52 |
К3 | 10,5 | 0,340 | 17,99 | 15,58 | – | 48,34 |
К4 | 0,4 | 0,016 | 14,43 | 12,50 | 7,94 | 24,08 |
ПРИЛОЖЕНИЕ Г
