Принцип работы установок АКВАХЛОР состоит в электрохимическом синтезе влажной газообразной смеси оксидантов - хлора, диоксида хлора и озона из водного раствора хлорида натрия концентрацией 200 - 250 г/л под давлением в диафрагменных модульных электрохимических элементах ПЭМ-7, каждый из которых является отдельной ячейкой электрохимического реактора

Данный вид обеззараживания обеспечивают глубокую дезинфекцию очищенной воды, а так же сохраняет питьевое качество при транспортировке воды.

Суточный расход ЭХА раствора, кг/сут, определяется по формуле, кг/сут

(4.25)

где - доза активного реагента, мг/л, принимаем 1,2 мг/л;

- расчетная (полная) суточная производительность очистных сооружений, 18400 м³/сут.

кг/сут

Суточное потребление поваренной соли, кг/сут, определяется по формуле

(4.26)

где Р_уд - расход соли для получения 1 кг хлора, принимается 8 кг.

кг/сут

Объем баков - солесатураторов насыщенного раствора соли, м³, определяется по формуле

(4.27)

где t_c– время, на которое делается запас соли, принимается 2 суток;

- плотность соляного раствора, принимается 1,2 т/м³;

- концентрация насыщенного раствора соли, принимается 30%.

м³

Технические характеристики установки АКВАХЛОР-3000 приведены в таблице 4.5

Таблица 4.5 - Технические характеристики установки АКВАХЛОР-3000

Принимается один рабочий и один резервный.

Производительность насоса – дозатора, л/мин, определяется по формуле

(4.28)

где С – концентрация ЭХА раствора,%.

л/мин = 87,5л/ч

Принимается насос дозатор НД 2,5 100/63, производительностью до 100 л/ч, размеры: 803-280-670. Принимается 1 рабочий и 1 резервный насос – дозатор.

Емкость бака хранения готового ЭХА раствора, м³, определяется по формуле

(4.29)

где T_дн – время на которое предусматривается запас гипохлорита, дн;

м³

Схема обеззараживания воды , приведена на рисунке 4.6

При производстве на установке АКВАХЛОР -300 электрохимические активированные растворы подаются в баки-хранилища. С баков – хранилищ готовый реагент дозируется насосами дозаторами в трубопровод перед резервуарами чистой воды. В резервуарах чистой воды обеспечивается 30 минутный контакт ЭХА раствора с водой.

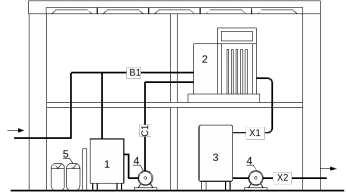

1 – солесатуратор; 2– АКВАХЛОР -3000; 3– Бак – хранилища ЭХА растворов; 4 – насосы дозаторы; 5 – склад соли. Трубопровод: В1 – воды; С1 –раствора соли; Х1 – ЭХА растворы для подачи в баки-хранилища; Х2 – ЭХА растворы для подачи в трубопровод перед РВЧ.

Рисунок 4.6 – Технологическая схема обеззараживания воды

В помещении устраивается постоянно действующая и аварийная вентиляция.

Постоянно действующая вентиляция – приточно-вытяжная, с шестикратностью воздухообмена. Предусматривается вытяжная и приточная вентиляционные камеры, располагаемые на втором этаже над помещением хлордозаторной.

Аварийная вентиляция должна быть вытяжной с двенадцатикратным воздухообменом. Для нейтрализации хлора используют соду кальцинированную Na₂CO₃. Для хранения 20 %-ного раствора соды предусматривается железобетонный резервуар объемом 5 м³.

4.10Компоновка головных очистных сооружений системы водоснабжения

В состав головных сооружений водозабора подземных вод входят:

• водозаборные скважины;

• здание станции обезжелезивания;

• хлораторная;

• резервуары чистой воды;

• отстойники периодического действия для обработки промывных вод фильтровальных сооружений;

• насосная станция сооружений обработки промывных вод;

• шламовые площадками;

• проходная.

На генплане показаны все основные трубопроводы исходной и очищенной воды, обводные трубопроводы с указанием диаметров. Все трубопроводы промаркированы в соответствии с [14]. Все трубопроводы головных сооружений выполняются стальными.

Сбор воды со всех скважин осуществляется сборными трубопроводами, которые выполняются стальными.

Водa из водозаборных скважин подается нa станцию обезжелезивания в скорые фильтры для обработки. Здание станции обезжелезивание выполняется каркасным железобетонным, шаг колонн 6 м, габариты в плане 18,00×30,00 м. Здание станции двухэтажное, высота этажа 4,8 м.

Движение очищенной воды от станции очистки до РЧВ самотечное за счет разности отметок у данных сооружений.

На территории головных сооружений размещаются 4 резервуара чистой воды. Емкость каждого РЧВ составляет 920 м³, габариты резервуаров в плане 16,00×16,00 м. РЧВ размещаются в ряд на расстоянии 5 м друг от друга и обваловываются землей.

Обработка промывных вод осуществляется в отстойниках периодического действия, которые также расположены на территории головных сооружений. Всего принято 3 отстойника с габаритами прямоугольной части в плане 5,00×6,00 м. Отстойники блокируются и обваловываются землей. Для самотечного движения загрязненной воды от станции очистки к отстойникам последние располагаются в пониженной части рельефа.

На расстоянии 10 м от сооружений обработки промывных вод расположено отдельно стоящее здание насосной станции сооружений обработки промывных вод. Данная насосная станция принята типовой (№ типового проектного решения 901-02-121: производительность 200 м³/ч, размеры машинного зала насосной станции в плане 6,00×15,00 м).

Шламовые площадки устраиваются в пониженной части рельефа местности для самотечного движения осадка от сооружений обработки промывных вод.

Территория очистных сооружений входит в зону первого пояса санитарной охраны, поэтому ограждается и охраняется. Граница первого пояса ЗСО подземных вод (зоны строго режима) устанавливается на расстоянии 30 м от крайней скважины.

Второй пояс ЗСО подземных вод предназначен для предотвращения попадания в скважину бактериального загрязнения посредством фильтрации вод.

Границы третьего пояса ЗСО определяются временем продвижения химического загрязнения воды до водозабора, которое должно быть не более принятой продолжительности эксплуатации водозабора (25 лет).

На расстоянии 30 м от основных зданий выстраивается глухая ограда высотой 2,5 м. Территория станции благоустраивается, на ней предусматриваются проезды шириной 5 м, подъездные площадки, пешеходные дорожки, зеленые насаждения, освещение. Въезд на территорию головных сооружений охраняется.
