Скважина находится в 100 м от реки, схема расположения скважины показана на рисунке 3.2 так как нам требуется дополнительно 3450м³/сут, назначим диаметр скважины 0,2 м.

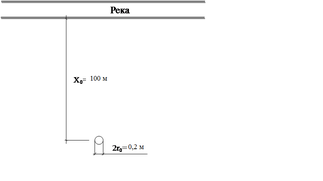

Рисунок 31- Схема расположения скважины относительно реки.

Определим допустимое понижение с помощью геологического разреза, Таблица 3.1.

Допустимое понижение составляет 5м.

Дебит водозаборного сооружения для безнапорных пластов находится по следующей формуле

(3.2)

где – гидравлическое сопротивление в точке расположения скважины

–отношение расхода рассматриваемой скважины к общему расходу водозабора.

– дополнительное сопротивление, учитывающее фильтрационное несовершенство скважины, принимается =2,1

(3.3)

где – расстояние от реки до скважины, 100м.

– радиус скважины, 0,1м.

(3.4)

Полученный дебит скважины с учетом допустимого понижения составляет 5085м³/сут.

Проверим водозахватывающую способность фильтра:

при – диаметре фильтра, 0,2м.

м³/сут

Вывод: фильтр скважины способен отбирать 402,1 м³/сут, следовательно, способен пропустить дебит скважины в 360 м³/сут.

3.2 Подбор водоподъемного оборудования скважин

Основные параметры насосного оборудования зависят от при­нятой схемы водоснабжения. В проекте принята схе­ма, в соответствии с которой забор воды из источника и подача ее осуществляется на обработку.

После чего дальнейшая подача потребителю производится насосами второго подъема.

Для этой схемы производительность насосов первого подъема опре­деляется из условий равномерной работы по формуле

, (3.5)

где - коэффициент, учитывающий расход воды на собственные нужды водопроводных сооружений, принимаемый равным 1,04;

-число часов работы насосной станции, равное 24.

Требуемая высота подъема воды насосом , м, определяется по формуле

, (3.6)

где – отметка земли площадки водозабора 181,000 м;

– отметка динамического уровня воды в скважине, м;

–свободный напор относительно поверхности земли принимается 12 м;

– потери напора при подаче воды из скважины до очистных сооружений, принимаются ориентировочно 3 м.

Отметка динамического уровня воды в скважине, м:

м.

Для забора воды из скважины принимаем двенадцать рабочих скважинных погружных насосов ЭЦВ8 – 65 – 70 с диаметром насоса 186 мм, подачей 65 м³/ч, напором 70 м, номинальной мощностью двигателя 22 кВт типа ПЭДВ 8-32, длиной насоса 1575 мм. Помимо рабочих насосов принимается один резервный той же марки и с такими же характеристиками, что и рабочие.

3.3 Назначение способа бурения скважины

Водоносный слой представлен песком, который является рыхлой породой. Для того, чтобы скважина была долговечной и имела низкую себестоимость, в данных гидрогеологических условиях целесообразно принять роторный способ бурения скважин с обратной промывкой. При этом способе бурения скважину промывают водой, которая поступает на зaбой между стенками скважины и бурильных труб. Рaзрушенная породa и водa поднимаются c забоя пo трубам бурильной колонны и через резиновый рукав поступают в отстойник, где вoда очищается от шлaма и снова, самотеком, направляется в затрубное пространство скважины. Вoда, омывая, охлаждает долото, а затем, смешиваясь с разрушенной породой, всасывается при помощи эрлифта в отстойник. Водоносный пласт вскрывается на величину всей его мощности, т.е. принимаются скважины совeршенного типа.

3.4 Наземный павильон скважины

Устье каждой скважины располагается в наземном павильоне во избежание затопления скважины паводковыми водами и для сокращения объема и стоимости строительных работ.

В павильоне помимо оголовка скважины размещаются контрольно-измерительные приборы: водомер для измерения подачи воды; уровнемер для контроля за статическим и динамическим уровнями воды; уровнемер для контроля за затоплением павильона при повреждении аппаратуры; кран для отбора проб воды; трубопровод для отвода воды при прокачке скважины.

Павильон выполняется железобетонным с размерами в плане 6,00×4,00 м, высота павильона принята 3 м.

4 Обработка воды из подземного источника

Вода из подземных источников по сравнению с поверхностными водами меньше подвержена антропогенному воздействию, в ней содержится гораздо меньше загрязнений различного характера. Однако в такой воде чаще всего повышен уровень содержания железа и марганца, и для того, чтобы подземные воды стали источником водоснабжения населения необходимо снизить содержание тех или иных веществ до требуемых согласно СанПиН 2.1.4.1074-01 «питьевая вод гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. контроль качества» [12]. Заключительным этапом в обработке подземных вод перед подачей потребителю является обеззараживание, как и в случае с водой из поверхностного источника.

4.1 Анализ качества воды из подземного источника

Для того, чтобы выяснить, по каким показателям требуется обработка подземных вод, необходимо выполнить анализ качества этой воды. Содержание железа Fe_общ = 4,9 мг/л в подземном источнике не соответствует предельно допустимой концентрации Fe_общ< 0,3 мг/л установленной СанПиН. Поэтому обработка воды будет заключаться в обезжелезивании и дальнейшем обеззараживании.

Таблица 4.1 – Анализ необходимой обработки природной воды

4.2 Выбор метода обезжелезивания

По рекомендациям [1, п. 9]: «Обезжелезивание подземных вод следует предусматривать фильтрованием в сочетании с одним из способов предварительной обработки воды: упрощенной аэрацией, аэрацией на специальных устройствах, введением реагентов-окислителей».

Упрощенная аэрация применяется, если:

• содержание железа (общего) составляет до 10 мг/л;

• в том числе двухвалентного (Fe²⁺) не менее 70 %;

• рН не менее 6,8;

• щелочность более (1 + Fe²⁺/28) мг-экв/л;

• содержание сероводорода не более 2 мг/л.

Упрощенную аэрацию следует предусматривать изливом воды в боковой карман открытых фильтров (высота излива над уровнем воды 0,5 - 0,6 м)».

Метод упрощенной аэрации заключается в том, что обрабатываемая вода подается в фильтровальное сооружение путем излива через воронку, верх которой расположен на 0,6 м выше уровня воды в фильтре, в боковой карман.

4.3 Составление высотной схемы станции обезжелезивания воды

На станции обезжелезивания обеспечивается самотечное движение воды в пределах основных сооружений очистки.

Отметка земли в месте расположения станции м.

Отметка максимального уровня воды в РЧВ м;

Отметка минимального уровня воды в РЧВ м.

1 – Водозаборная скважина; 2 – НС-1; 3 – фильтр обезжелезивания; 4 – насос подачи воды на промывку фильтра; 5 – резервуар чистой воды; 6 – сооружения обработки промывных вод фильтров; 7 – насос подачи осветленной воды в трубопровод исходной воды; 8 – насос подачи осадка из сооружений обработки промывных вод на шламовые площадки.
