Питание преимущественно дождевое, доля которого от общего годового стока составляет 50—70 %. На снеговое приходится 10—20 %, на подземное — 10—30 %. Зея отличается высокой водностью: средний годовой расход воды в устье 1910 м³/с^[5]. Наибольшая глубина в межень — до 60 м, наибольшая ширина — 4 км. Уклон русла — в пределах 0,1—0,4 ‰, в верховьях — более 15 ‰. Скорость течения в верховьях — 4—6 м/с, в низовьях — до 1,2 м/с. Водный режим по сравнению с другими реками Дальнего Востока характеризуется более отчётливо выраженным весенним половодьем, которое длится в среднем 20—30 дней, и высокими летними дождевыми паводками, обусловливающими иногда сильные наводнения. В зимний период Зея, бассейн которой расположен в зоне вечной мерзлоты, исключительно маловодна. У города Зеи, например, во время паводков приток воды достигает 14 200 м³/сек и выше, а зимой падает до 1,5 м³/сек. До строительства Зейской ГЭС многолетняя амплитуда колебания уровня воды достигала 9—10 м. К водосбору реки относится более 19 800 озёр общей площадью 1021 км².

1.3 Характеристика системы водоснабжения

Система водоснабжения населенного пункта должна обеспечивать потребителей требуемым количеством воды надлежащего качества.

Город Свободный имеет централизованную систему хозяйственно-питьевого водоснабжения. Вода в систему подается водозаборами: Перским, Раздольненским, Центральным и скважинами.

Водозабор «Перский» состоит из 5-ти скважин, расположенных в 4,5 км от города. Вода от скважин погружными насосами по водоводу Ø 300 мм подается в два резервуара чистой воды (РЧВ) емкостью 1000 м³ насосной станции 2 подъема ЖБИ. Оттуда насосами по водоводу Ø 200 мм вода подается в два РЧВ емкостью 500 м³ насосной станции 2 подъема по ул. Лермонтова Раздольненского водозабора. В эти же резервуары также подается вода от 3-ех скважин, расположенных рядом. Из РЧВ вода рабочими насосами подается по водоводу Ø 180 мм в водопроводные сети города.

Водозабор «Раздольненский» состоит из 2-ух насосных станций 2 подъема, 7 скважин и 5 РЧВ. Вода от скважин поступает в РЧВ, откуда насосами подается в водопроводную сеть города.

Кроме основных водозаборов в различных точках города расположено 20 одиночных скважин, две насосные станции 2 подъема с РЧВ и 5 водонапорных башен. Вода из РЧВ, водонапорных башен и скважин подается непосредственно в водопроводную сеть города.

Практически в конце водопроводной сети города на отметке 220 м расположены 2 контррезервуара чистой воды емкостью 350 м³ каждый. При свободном напоре в водопроводной сети свыше 35 метров происходит их наполнение, а при падении давления вода из РЧВ самотеком поступает в сеть.

В отдельных районах города расположены 8 скважин, которые предназначены для отдельных зданий и сооружений либо одного района. Эти скважины не закольцованы в общую городскую сеть.

Основным водопотребителем является население города. Крупные промышленные предприятия, осуществляющие водопотребление из водопроводной сети, отсутствуют.

Технологическое оборудование водопроводных сетей города Свободного сильно устарело и подлежит обязательному ремонту в целях обеспечения подачи чистой воды от станции обезжелезивания в городскую водопроводную сеть, безаварийной работы водопровода. В настоящее время пропускная способность труб уменьшилась в связи с длительным сроком эксплуатации, участились аварийные ситуации.

2 Система водоснабжения г.Свободный

2.1 Расчетные расходы

В связи со строительством газоперерабатывающего завода предполагаются дополнительные рабочие места, увеличение строительства жилых домов, привлечение рабочей силы извне, в том числе с европейской части России, таким образом планируется увеличение численности населения на 15000 человек. В Свободном преобладает легкая и пищевая промышленность. Основными потребителями являются: вагоноремонтный завод, кирпичный завод, ООО «Стройдетали» (ЖБИ) и др. Предприятия работают в разных режимах, в одну и две смены. Общий расход города, включая расход на полив зеленых насаждений и увеличения численности населения составляет 17294,57 м³/сут.

Среднесуточный расход воды, м³/сут, на хозяйственно питьевые нужды определяется по формуле:

Расчетный (средний за год) суточный расход воды Q_сут.m м³/сут на хозяйственно-питьевые нужды в населенном пункте определяется по формуле (2.1) :

, (2.1)

где q_ж - удельное водопотребление, л/сут ( [ 1 ], табл. 1);

N_ж-расчетное число жителей в районах с различной степенью благоустройства.

Расход для благоустроенного жилья:

Q_сут.т=230·38000/1000=8740м³/сут .

Расход для неблагоустроенного жилья:

Q_сут.т=50·16500/1000=825м³/сут .

Расход на увеличение численности населения:

Q_сут.т=230·15000/1000=3450м³/сут .

Общий расход:

Q_сут.т=8740+825+3450=13015м³/сут .

Расчетные расходы воды в сутки наибольшего и наименьшего

водопотребления Q_сут. м³/сут находятся по формулам :

Q_{сут.тах=}К_{сут.тах}Q_cут.т , (2.2)

Q_сут.min=К_сут.minQ_сут.т , (2.3)

где К_{сут -} коэффициент суточной неравномерности водопотребления,

учитывающий уклад жизни населения, режим работы предприятий, степень благоустройства , изменения водопотребления в течении года и недели, принимается :К_{сут.тах}= 1,2; К_сут.min= 0,8.

Q_{сут.тах}=1,2 ·13015=15618 м³/сут.

Q_сут.min=0,8 ·13015=10412 м³/сут.

Расчетные часовые расходы воды q_ч, м³/час , определяются по формулам (2.4) и (2.5) :

q_ч.тах=К_ч.тахQ_{сут.тах}/ 24 , (2.4)

q_ч.min=К_{ч .min}Q_сут.min / 24 , (2.5)

Коэффициент часовой неравномерности водопотребления К_ч определяется из выражений :

К_ч.тах= _max_max , (2.6)

К_ч.min=_min_min , (2.7)

где  - коэффициент, учитывающий степень благоустройства зданий,

режим работы предприятий и другие местные условия , равный :

_max=1,3 ,_min=0,5 ;

 - коэффициент, учитывающий число жителей в населенном пункте ,

принимается по [ 1 ] табл. 2 .

К_ч.тах=1,3 ·1,13 =1,47

К_ч.min=0,5 · 0,639=0,3195.

q_ч.тах =1,47· 15618/24=955,95 м³/ч.

q_ч.min =0,3195·10412/24=138,61м³/ч.

Расход воды на поливку территории населенного пункта определяется по формуле (2.8) :

Q_пол= q_ж.пол·N_ж , м³/сут (2.8)

где q_ж.пол- удельный среднесуточный расход на поливку ( по [ 1 ] ) .

Q_пол=(50 ·16500+(56000+1500)·30)/1000=2550 м³/сут.

Суточные расходы воды банями Q_бм³/сут определяются по формуле :

Q_б= 5 ·N_ж.·t_б·q_б/1000 , (2.9)

где t_б- продолжительность работы бани в сутки , t_б = 16;

п_см - число смен работы прачечной в сутки ,п_см = 2;

q_б - норма расхода воды на 1 посетителя , принимается по [ 2 ];

q_пр - норма расхода воды на 1 кг белья , принимается по [ 2 ].

Q_б= 5 ·16500·16 · 0,18/ 1000 = 237,6 м³/сут.

Расходы воды на школы Q_ш м³/сут ,детские сады Q_д.с м³/сути университет находятся по формулам (2.11) , (2.12) и (2.13) :

Q_ш = 800 ·п_ш·q_ш·п_см.ш/ 1000 , (2.11)

Q_д.с = 200 ·п_д.с·q_д.с/ 1000 , (2.12)

Q_у = 1500·п_у·q_у/ 1000 , (2.13)

где п_ш - число школ в населенном пункте;

п_д.с - число детских садов;

п_см.ш - число смен в школах;

q_ш - расход воды в смену на 1 ученика или учителя в л/см.

q_д.с - расход воды в сутки на 1 ребенка или воспитателя в л/см.

q_у - расход воды в смену на 1 студента или преподавателя в л/см.

Q_ш = 800 · 8 · 10 · 2 /1000 = 128 м³/сут .

Q_д.с = 200 · 15 · 75/1000 = 225 м³/сут.

Q_у = 1500· 1· 15 /1000 = 22,5 м³/сут .

Расход воды на нужды пожаротушения Q_пож м³/сут определяется из выражения :

Q_пож = 3,6 q_пож·t_пож·n_пож , (2.14)

где q_пож - расход воды на 1 пожар ( [ 1 ], п. 2.23 ) ;

t_пож- расчетное время пожара в часах , принимается по[ 1 ] п. 2.24 ;

n_пож - расчетное число пожаров , определяется по [ 1 ] п. 2.23.

Для объединенного водопровода ( производственного и хозяйственно-питьевого ) расчетное число одновременных пажаров при числе жителей 69тыс. чел., принимается 2 пожара.

Расчетная продолжительность тушения пожара принимается 3 часа.

Q_пож = 3,6· 35· 3 · 2=756 м³/сут,

По данным таблицы 2.1 строим график водопотребления и подбираем ступени работы насосов.

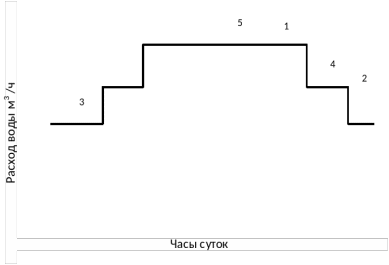

1 – график водопотребления; 2 – расход воды на полив; 3 – график подачи воды НС-2 насосами 1-й ступени; 4 – график подачи воды НС-2 насосами 2-й ступени; 5 – график подачи воды НС-2 насосами 1-й ступени.

Рисунок 2.1 – Совмещенный график потребления и подачи воды.

По графику определяем 2 ступени подачи насосной станции.

Q_нс^{1 ступ}=2574,408/6=429,07м³/ч

Q_нс^{2 ступ}=3899,637/6=649,94 м³/ч

Q_нс^{3 ступ}=10800,52/12=900,04м³/ч

Составляем таблицу для определения емкости водонапорной башни.

Насосная станция второго подъема, оснащена насосными агрегатами с частотным регулированием, в связи с этим использование регулирующих емкостей не требуется.

3 Проектирование водозабора из подземного источника

В качестве источника водоснабжения города используются подземные инфильтрационные воды. Подача воды осуществляется с 3-х водозаборов «Перский», «Раздольненский» и «Перский». В связи с неудовлетворительным состоянием водозабора «Центральный» предлагается реконструкция водозабора «Перский» с увеличением производительности и с последующей консервацией водозабора «Центральный».

Требуемое увеличение производительности составляет 3450 м³/сут. Отметка статического уровня 5,6 м. Коэффициент фильтрации у песка 75м/сут. С целью обеспечения надежной работы скважин расчетное понижение уровня подземных вод должно быть не более допустимого ≤ ..

3.3 Расчет скважин

Гидрогеологический расчет водозаборных скважин заключается в определении дебита скважин, количества скважин и расстояния между ними, понижения уровня подземных вод.

По дебиту одной скважины находится общее количество рабочих скважин

, (3.1)

.

Число резервных скважин должно быть не меньше 20% от их общего числа:

Тогда суммарное число скважин на водозаборе составит

Величину допустимого понижения уровня найдем по геологическому разрезу:

Таблица 3.1 - Геологический разрез скважины.

Характеристики
