Расстояние от дна желоба до дна канала Н определяем по формуле:

м, (1.8)

где - расход воды по каналу, м³/с;

- ширина канала, м, принимаем один метр.

Расстояние от поверхности фильтрующей загрузки до кромок желобов Н_ж составит 0.55 м.

Рисунок 5.7 Желоб полукруглого сечения

5.6 Промывка фильтров подбор промывных насосов

Обратная водовоздушная промывка каждой ступени двухступенчатых фильтров осуществляется поэтапно: на первом производится продувка воздухом интенсивностью 20 л/(c м²) в течение 2-3 мин, на втором – совместная подача воздухом (той же интенсивностью) и воды (интенсивностью 3-3.5 л/(c м²) в течение 6-7 мин, на третьем – промывка водой интенсивностью 6-7 л/(с м²) в течение 5-7 минут. Фильтры промываются очищенной водой, которая самотеком поступает в резервуар чистой промывной воды W=10 м³ откуда забирается промывным насосом и подается на промывку. Насос для промывки двухступенчатых фильтров выбирается исходя из расчета наибольшей интенсивности промывки водой 7 л/см². Принимаем насос марки К 45/30 (Q=64 м³/час, H=27 м.вод.ст., N=7.5 кВт). Промывной насос установлен под залив (резервный насос находится на складе). Общий объем промывной воды образующейся за одну промывку составляет 12 м³. Количество промывок составляет 6промывки в сутки (количество промывок уточняется во время проведения пуско-наладочных работ). В течение суток образуется 48 м³ грязной промывной воды, которая самотеком поступает отстойник где отстаивается насосом перекачивается в голову прк очистных сооружений.

5.7 Низконапорный компрессор

Количество воздуха, необходимого для промывки двухступенчатых фильтров, составляет 162 м³/час (интенсивность подачи воздуха 20 л/с м²). Необходимое количество воздуха поступает из местной стационарной воздушной системы, оборудованной ресивером.

5.8. Реагентное хозяйство

В состав реагентного хозяйства входят склад реагентов, помещение приготовления рабочих растворов коагулянтов. Склад реагентов принят согласно СП 30 133 30. Помещение приготовления рабочих растворов коагулянтов входит в состав блока очистных сооружений и включает в себя 2 расходных бака, дозаторы.

Расходный бак

SER250AKL603 250л низкооборотный 200 об/мин 380 V

Объем расходного бака определяется по формуле:

W= (1.9)

где Дк - расчетная доза коагулянта, г/м3;

q - часовой расход, м3/ч;

n – время, на которое заготавливается раствор, 10 суток;

ρ - плотность раствора 1,25г/см³;

P- концентрация раствора коагулянта в растворных баках, 15%

W= м³ (1.10)

Раствор оксихлорида алюминия подают в расходные баки, а затем насосами дозаторами TEKNA- EVO AKL 603 (один рабочий, один резервный) по трубопроводу в отстойник-усреднитель. К установке принимаются два расходных бака для оксихлорида алюминия. Концентрация раствора оксихлорида алюминия в таре 19-20%, в расходной емкости доводится до 15 % путем разбавления водой. Для физико-химической очистки хозяйственно бытового стока п. Мирный принимается доза коагулянта – оксихлорида алюминия 50-100* мг/л. В качестве дозирующих установок приняты насосы-дозаторы TEKNA- EVO AKL 603 (подача - 5 л/ч, напор 10 бар).

* Доза коагулянта уточняется во время пуско-наладочных работ.

5.10 Бактерицидная установка

Для обеззараживания очищенных хозбытовых стоков применены бактерицидная установка УДВ-30/5 (IS-5) производительностью 30 м³/час . Бактерицидная установка включается на промывку при снижении минимальной заданной дозы УФ-облучения, которая контролируется датчиком измерения интенсивности УФ-излучения в камере обеззараживания установки при включении звукового и светового сигнала.

Бактерицидная установка — это электротехническое устройство, состоящее из камеры обеззараживания, пульта управления и блока промывки.

Устройство установки УДВ (установка для дезинфекции воды)

Основным элементом установки является камера обеззараживания, изготовленная из пищевой нержавеющей стали. Внутри камеры располагаются бактерицидные лампы, заключенные в прочные кварцевые чехлы, которые исключают контакт УФ-лампы с водой. Количество ламп и их расположение определяется производительностью установки, а так же типом и качеством обрабатываемой воды. На камере находятся подводящие и отводящие патрубки, пробоотборники, смотровое окно, УФ-датчик и др. элементы. Система автоматики располагается на выносном пульте управления. В состав большинства УФ-систем входит блок промывки, позволяющий легко осуществлять регламентную очистку камер обеззараживания.

Принцип работы установки УДВ

Вода, проходя через камеру обеззараживания, непрерывно подвергается облучению ультрафиолетом, который убивает все находящиеся в воде микроорганизмы (бактерии, вирусы, простейшие и т.д.)

Установки обеспечивают надежное обеззараживание в широком диапазоне качества обрабатываемой воды за счет предусмотренного запаса УФ-дозы.

Действие ультрафиолета

Обеззараживающий эффект ультрафиолетового излучения применяемый в установках УДВ обусловлен фотохимическими реакциями, в результате которых происходят необратимые повреждения ДНК. Помимо ДНК ультрафиолет действует и на другие структуры микроорганизмов и клеточные мембраны, что вызывает, в конечном итоге, гибель микроорганизма.

Исходя из этого ультрафиолет поражает именно живые клетки, не оказывая воздействие на химический состав среды, что имеет место для химических дезинфектантов. Последнее свойство исключительно выгодно отличает его от всех химических способов дезинфекции.

Применение

Применение бактерицидных установок для дезинфекции воды возможно как при установке их на воздухе над свободной поверхностью обрабатываемой воды так и при опускании в воду в кварцевых чехлах, которые защищают лампы от температурного воздействия воды. Максимально допустимый срок службы ламп установлен 5000-8000 часов фактической продолжительности работы..

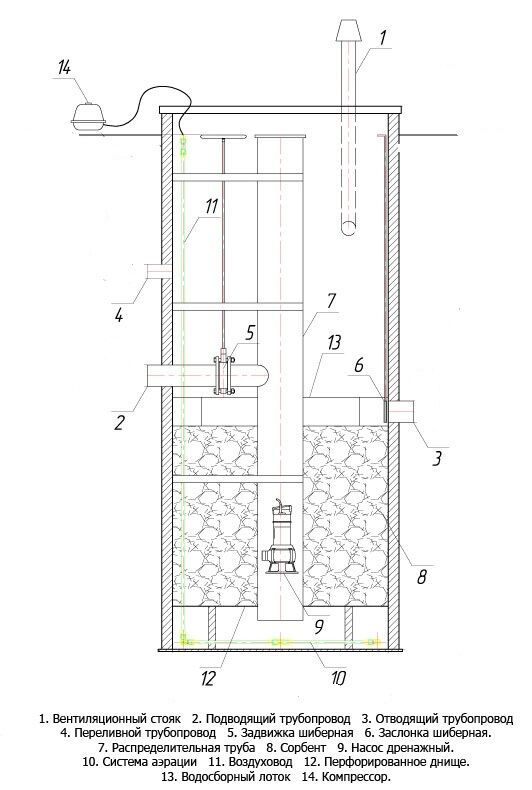

4 ПОВЕРОЧНЫЙ РАСЧЕТ СОРБЦИОННОГО НАПОРНОГО ФИЛЬТРА

Сорбционные фильтры применяются для очистки сточных вод от органических соединений, масел, нефтепродуктов (в том числе растворенных). Чаще всего при проектировании принимают сорбционную очистку в напорных адсорберах с неподвижным слоем загрузки, в качестве которой используют активированный уголь со средним диаметром частиц d_з = 0,1 мм.

Общая площадь , м², параллельно работающих фильтров определяется по формуле

(1.11)

где d - диаметр;

0,8*4=3,2м²

Тогда площадь двух фильтров будет Fобщ= 6,4м²

V= м/ч

где Q- часовой расход

F – общая площадь

V= =7.5м/ч

5 Наружные технологические трубопроводы двухъярусные отстойник коллекторы очищенного стока

Подача стоков от объекта: комплекс пятиэтажных жилых домов “Твердохлебова” в селе Мирное ул. Клубная на модернизированные очистные сооружения осуществляется по напорному коллектору. Для равномерного распределения сточных вод между двухъярусными отстойниками запроектирована новая приемно-распределительная камера из листовой стали с антикоррозионным покрытием и утеплением из теплоизоляционных плит. Двухъярусные отстойники с тонкослойными блоками выполнены из металлических железнодорожных цистерн с наружным и внутренним антикоррозионным покрытием. Отстойники снабжены утепленными крышками и системой вентиляции.

Существующий напорный коллектор очищенного стока длиной 836 метров, диаметром 150 мм оборудован бетонным оголовком .

6 Канализация насосная станция

Канализационная насосная станция (КНС) предназначена для подачи хозбытовых стоков на очистные сооружения (на станцию очистки). КНС представляет собой колодец (железнодорожная цистерна, L=6.0 м, диаметр 2.6 метра, установленная вертикально), в котором размещаются два погружных насоса (один рабочий, один резервный ), металлическая стремянка. Канализационная насосная станция перекрывается утепленной металлической крышкой, в которой имеются люк-лаз и люк для подъема и опускания насосов. Насосная станция оборудуется приточной и вытяжной вентиляционными трубами. На вытяжной трубе устанавливается канальный вентилятор.

Работа погружных насосов автоматизирована в зависимости от уровней стоков в приемном резервуаре:

- при заполнении приемного резервуара (уровень воды достиг низа подающей трубы - макс. уровень) включается насос 1. При падении уровня (т.е. при опорожнении) до минимального насос 1 отключается.

- при достижении водой отметки верха подающей трубы (при максимальном водоотведении) включается насос 2 (при работающем насосе 1). При падении уровня воды до отметки на 250 мм ниже лотка подающей трубы, насос 2 отключается, а насос 1 продолжает работать.

- При выходе насосов из строя подается световая и звуковая сигнализация. Вся информация о работе насосов (в том числе и об их отказе) подается на пульт управления в станции очистки. Полезная емкость приемного резервуара составляет 3.1 м³, что обеспечивает откачку стоков в течение 18 минут. Работа насосной станции предусмотрена без постоянного присутствия обслуживающего персонала.

К установке приняты погружные стационарно установленные моноблочные насосные агрегаты КRTS 40-250/82UG-S, оборудованные режущим механизмом, который измельчает твердые включения до легко перекачиваемой среды. Подъем и опускание насосов производится вручную при демонтаже стыкового соединения насосов с напорным трубопроводом без спуска в КНС. При подъеме и опускании насосный агрегат движется по трубчатой направляющей. Узел крепления агрегата к фланцевому колену с лапой автоматически открывается и закрывается при подъеме и опускании насосного агрегата (соответственно).

7 Мероприятия по пожаротушению

Данный раздел рабочего проекта разработан на основании действующей нормативной литературы:

ГОСТ 12.1.004-91* «Пожарная безопасность. Общие требования ППБ 01-03 «Правила пожарной безопасности в Российской Федерации».

Согласно СНиП 2.04.02-84* пункт 2.11, примечание п. 2 противопожарное водоснабжение допускается не предусматривать.

8 Управление производством, организация условий и охрана труда

Управление производством производится согласно технологическим картам составленным во время проведения пуско-наладочных работ на каждое сооружение очистки и в целом на весь технологический процесс.

Проектом предусматривается следующий объем автоматизации:

- автоматический режим работы насосов в канализационной насосной станции в зависимости от уровня сточных вод в приемном резервуаре КНС;

- автоматический режим работы насосов подающих стоки из бака разрыва струи на напорный фильтр и бактерицидную установку в зависимости от уровня жидкости в баке;

- автоматический режим работы насосов дозаторов, включаются автоматически при включении насосов в КНС

Условия и охрана труда

Таблица 8.1 Величины показателей микроклимата на рабочих местах

Условия труда по микроклиматическим показателям допустимые.

В соответствии со ст. 221 трудового кодекса РФ и ст. 17 Ф3 «Об основах охраны труда в Российской Федерации» работающие обеспечиваются спецодеждой, спецобувью и другими средствами индивидуальной защиты.

Таблица 8.2 Средства индивидуальной защиты

Согласно постановлению Минтруда России от 24.07.03 г. № 45 «Об утверждении норм бесплатной выдачи работникам смывающих и обезвреживающих средств, порядка и условий их выдачи» работники обеспечиваются мылом для мытья рук в количестве 100 г. в месяц на одного работника. Производственные работники, кроме этого, обеспечиваются мылом в количестве 200 г. на человека для мытья в душе после окончании работы.

Тяжесть трудового процесса

Условия труда по тяжести трудового процесса определены по Руководству Р 2.2.755-99 (табл. 4.11.8 и приложение 16 «Методика оценки тяжести трудового процесса») и оцениваются как допустимые (класс 2) для всех работающих.

Напряженность труда

Условия труда по показателям напряженности трудового процесса определены по Руководству Р 2.2.755-99 (табл. 4.11.9 и приложение 17 «Методика оценки напряженности трудового процесса») и оцениваются как допустимые (класс 2) для всех работающих.

Уровень звукового давления работающего технологического оборудования и приборов не превышает ПДУ, установленных Санитарными
