Текст из файла (страница 3)

С_n +C_nф ≤ ПДК_nм.р., (2.1)

где С_n и С_nф – расчетная и фоновая концентрация n-ого вещества на границе санитарно-защитной зоны предприятия с жилой застройкой соответственно;

ПДК_n – максимально разовая ПДК n-ого вещества [6, с. 64].

Нормирование проводится с учетом влияния рельефа местности, суммации вредного воздействия нескольких веществ, фоновых концентраций и неблагоприятных метеоусловий, например, скорость ветра более 9 м/с для данного района.

Максимальная приземная концентрация вредного вещества (С_m), при выбросе нагретой газовоздушной смеси из одиночного точечного источника с круглым устьем при неблагоприятных метеорологических условиях определяется по формуле (2.2):

, (2.2)

где А – коэффициент, зависящий от температурной стратификации атмосферы в регионе и определяющий условия вертикального и горизонтального рассеивания вредных веществ в атмосферном воздухе, в данной местности;

М – масса загрязняющего вещества, выбрасываемого в атмосферу, г/с;

З – коэффициент, учитывающий рельеф местности (при ровной местности с перепадом высот не более 50 м на 1 км З = 1);

F – безразмерный коэффициент, учитывающий скорость оседания вредных веществ в атмосферном воздухе;

m, n – безразмерные коэффициенты, учитывающие условия выхода газовоздушной смеси из устья источника выброса;

Н – высота источника выброса над уровнем земли, м;

∆Т – разность между температурой выбрасываемой газовоздушной смеси Т_г и температурой окружающего атмосферного воздуха Т_в, ^оC;

V₁ – расход газовоздушной смеси, м³/с [6, с. 67].

При определении ΔT следует принимать температуру окружающего атмосферного воздуха равной средней температуре наружного воздуха в тринадцать часов наиболее жаркого месяца года, а температуру выбрасываемой в атмосферу газовоздушной смеси Т_г – по действующим для данного производства технологическим нормативам.

Коэффициент (А) должен приниматься для неблагоприятных метеорологических условий, при которых концентрации вредных веществ в атмосферном от источника выброса достигают максимального значения:

• 250 (Средняя Азия южнее 40° северной широты, Бурятия и Читинская область);

• 200 (для районов России южнее 50° северной широты, для остальных районов Нижнего Поволжья, Кавказа, Дальнего Востока и остальные территории Сибири);

• 180 (для европейской территории России и Урала от 50^о до 52° северной широты, за исключением перечисленных выше районов);

• 160 (для европейской территории России и Урала севернее 52° северной широты, за исключением центра европейской территории России);

• 140 (Московская, Тульская, Рязанская, Владимирская, Калужская, Ивановская область) [15, с. 102].

Коэффициент (F)принимает значения:

• для газообразных загрязняющих веществ и мелкодисперсных аэрозолей F = 1;

• для крупнодисперсной пыли и золе при среднем эксплуатационном коэффициенте очистки выбросов не менее 90 % F = 2;

• при среднем эксплуатационном коэффициенте очистки выбросов 75 – 90 % F = 2,5;

• при среднем эксплуатационном коэффициенте очистки выбросов менее 75 % или без очистки F = 3 [15, с. 104].

Безразмерный коэффициент (m) определяется по формуле:

, (2.3)

Расчет параметра f производится формуле:

, (2.4)

Значение безразмерного коэффициента (n) определяется в зависимости от параметра ν_m:

• при ν_m< 0,3, n = 3;

• при 0,3 <ν_m< 2:

, (2.5)

• при ν_m> 2, n = 1.

Масса вредного вещества, выбрасываемого в атмосферу определяется по формуле (2.6):

М = С ∙ V₁, (2.6)

где С – концентрация вредного вещества в выбрасываемой газовоздушной смеси, мг/м³;

V₁ – расход газовоздушной смеси, м³/с [6, с. 69].

Средняя линейная скорость выхода газовоздушной смеси из устья источника выброса (W₀) определяется по формуле (2.7):

, (2.7)

где D – диаметр устья источника выброса, м;

V₁ – расход газовоздушной смеси, м³/с [6, с. 69].

Если в воздухе содержатся вещества, обладающие эффектом биологической суммации, то определяется одна, приведенная по ПДК к одному из этих веществ концентрация по формуле (2.8).

Основным веществом выбирают то, которое относится к наибольшему классу опасности.

(2.8)

Например, эффектом суммации действия обладают диоксид серы (сернистый ангидрид) и диоксид азота. Основным веществом является диоксид азота (второй класс опасности).

Если по результатам расчетов Сⁿ_м + Сⁿ_ф > ПДКⁿ_м.р., то расчет продолжается с целью вычисления расстояния, на котором концентрации вредных веществ будут равны ПДК.

Если Сⁿ_м + Сⁿ_ф < ПДКⁿ_м.р., то величину выброса утверждают как ПДВ и новых воздухоохранных мероприятий не планируют.

На расстоянии от источника выброса при неблагоприятных метеорологических условиях по оси факела выброса, достигается максимальная приземная концентрация вредных веществ (С_м)_. Это расстояние (X_м)определяется по формуле (2.9):

, (2.9)

При F = 1 расстояние (Х_м) определяется по формуле (2.10):

X_м = d · H, (2.10)

где d – безразмерная величина, определяемая по формулам в зависимости от значения ν_m:

• при ν_m≤ 0,5величина (d) вычисляется по формуле (2.11):

, (2.11)

при 0,5 < νm ≤ 2 величина (d) вычисляется по формуле (2.12):

, (2.12)

при νm> 2 величина (d) вычисляется по формуле (2.13):

, (2.13)

Величины приземных концентраций примесей (С) (меньше, чем С_м) в атмосфере по оси факела выброса на различных расстояниях от источника выброса определяются по формуле (2.14):

, (2.14)

где S₁ – безразмерная величина, определяемая при опасной скорости ветра в зависимости от отношения X/X_м:

• при X/X_м ≤ 1 величина (S₁) рассчитывается по формуле (2.15):

, (2.15)

• при 1 < X/X_м ≤ 8 величина (S₁) рассчитывается по формуле (2.16):

, (2.16)

• при X/X_м> 8 необходимо учитывать параметр F:

• если F ≤ 1,5 величина (S₁) рассчитывается по формуле (2.17):

, (2.17)

• если F > 1,5 величина (S₁) рассчитывается по формуле (2.18):

, (2.18)

Если известны С_м и X_м, то приняв С = ПДК можно по формуле (2.13) определить S₁, а затем определить соотношение X/X_м и далее определить Х, то есть, безопасное по оси факела выброса расстояние, на котором С = ПДК (размер санитарно – защитной зоны предприятия).

Минимальная высота трубы H_min (рисунок 2.1) и размеры санитарно – защитной зоны (СЗЗ) определяются изосновной формуле рассеивания выбросов (2.2) при фиксированном значении ПДВ [5].

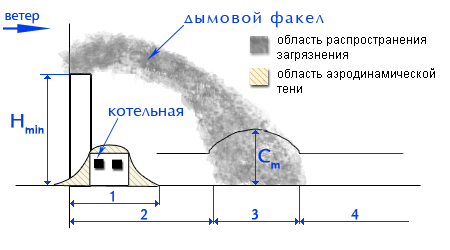

Рисунок 2.1 Рассеивание вредных веществ в атмосфере:

1 – зона неорганизованного загрязнения; 2 – зона переброса факела (небольшие концентрации загрязняющих веществ); 3 – зона задымления (на расстоянии 10 – 40 Hmin);4 – зона снижения уровня загрязнения.

Полученный по расчету размер СЗЗ (Х) должен уточняться в сторону увеличения в зависимости от розы ветров на участке предприятия по формуле (2.19):

, (2.19)

где L₀ – расчетное расстояние от источников загрязнения до границ СЗЗ (без учета поправки на розу ветров), до которого концентрации вредных веществ больше ПДК, м;

Р – среднегодовая повторяемость направлений ветров рассматриваемого румба, %;

Р₀ – повторяемость направлений ветров одного румба (при восьми румбовой розе ветров Р₀ =12.5^о/_о) [15, с. 114].

Построение схемы СЗЗ на карте местности производится в соответствии с выбранным масштабом (например, в 1 мм:5000 мм или 1мм:10000 мм и т.п.), по направлениям, противоположным соответствующему румбу (рисунок 2.1) (например, восточный ветер вызывает отклонение факела выброса в западную зону).

Можно определить величину ПДВ по основной формуле рассеивания выбросов (2.2) на расстоянии Х _м, прировняв С _м = ПДК, а именно по формуле (2.20) [15, с. 117]:

(2.20)

2.2 Анализ санитарно-защитной зоны. Озеленение санитарно-защитной зоны

Нормативный документ СН 245-71 «Санитарные нормы проектирования промышленных предприятий» [14, с. 58] определяет размеры СЗЗ (таблица 2.1).

Таблица 2.1

Размеры санитарно-защитной зоны

Увеличение СЗЗ может быть произведено не более чем в три раза. Это возможно в четырех случаях:

• при малой эффективности систем очистки выбросов в атмосферу;

• в отсутствие способов очистки выбросов;

• при необходимости размещения жилой застройки с подветренной стороны по отношению к предприятию в зоне возможного загрязнения;

• при строительстве новых, еще недостаточно изученных, вредных в санитарном отношении производств.

Размеры СЗЗ могут быть уменьшены при изменении технологии, совершенствовании технологического процесса и внедрении высокоэффективных и надежных в эксплуатации очистных устройств.

Санитарно-защитная зона не может рассматриваться как резервная территория предприятия и использоваться для расширения промышленной площадки. Вместе с тем на территории СЗЗ допускается размещать производства более низкого класса вредности, чем основное производство, для которого установлена эта зона, а также пожарные депо, гаражи, склады, административные здания, научно-исследовательские лаборатории, стоянки транспорта и т. п.

Для максимального ослабления влияния на окружающее население производственных загрязнений атмосферного воздуха территория СЗЗ быть благоустроена и озеленена. Озеленение производится газоустойчивыми породами деревьев и кустарников.

Со стороны жилого массива ширина полосы древесно-кустарниковых насаждений должна быть не менее 50 м, а при ширине зоны до 100 м – не менее 20 м.

Для зон шириной до 300 м – не менее 60 % территории СЗЗ должно быть озеленено.

Для зон шириной 300 – 1000 м – не менее 50 % территории должно быть озеленено.

Для зон шириной 1000 – 3000 м – не менее 40 % территории должно быть озеленено [14, с. 60-61].
