Устройства, сигнализирующие об отключенном положении аппарата, блокирующие устройства, постоянно включенные вольтметры и т.п. являются только дополнительными средствами, подтверждающими отсутствие напряжения, и на основании их показаний нельзя делать заключение об отсутствии напряжения.

Установка заземления

Устанавливать заземления на токоведущие части необходимо непосредственно после проверки отсутствия напряжения.

Переносное заземление сначала нужно присоединить к заземляющему устройству, а затем, после проверки отсутствия напряжения, установить на токоведущие части. Снимать переносное заземление необходимо в обратной последовательности: сначала снять его с токоведущих частей, а затем отсоединить от заземляющего устройства.

Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках напряжением выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

Ограждение рабочего места, вывешивание плакатов

В электроустановках должны быть вывешены плакаты "Заземлено" на приводах разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых может быть подано напряжение на заземленный участок электроустановки, и на ключах и кнопках дистанционного управления коммутационными аппаратами.
Для временного ограждения токоведущих частей, оставшихся под напряжением, могут применяться щиты, ширмы, экраны и т.п., изготовленные из изоляционных материалов. При установке временных ограждений без снятия напряжения расстояние от них до токоведущих частей должно быть не менее указанного в таблице 1.1. В электроустановках напряжением 6 - 10 кВ это расстояние может быть уменьшено до 0,35 м.
На временные ограждения должны быть нанесены надписи "Стой! Напряжение" или укреплены соответствующие плакаты.

В электроустановках напряжением до 20 кВ в тех случаях, когда нельзя оградить токоведущие части щитами, допускается применение изолирующих накладок, помещаемых между отключенными и находящимися под напряжением токоведущими частями (например, между контактами отключенного разъединителя). Эти накладки могут касаться токоведущих частей, находящихся под напряжением. Устанавливать и снимать изолирующие накладки должны два работника, имеющие группы IV и III. Старший из них должен быть из числа оперативного персонала. При операциях с накладками следует использовать диэлектрические перчатки, изолирующую штангу (клещи).

На ограждениях камер, шкафах и панелях, граничащих с рабочим местом, должны быть вывешены плакаты "Стой! Напряжение".

В ОРУ на участках конструкций, по которым можно пройти от рабочего места к граничащим с ним участкам, находящимся под напряжением, должны быть установлены хорошо видимые плакаты "Стой! Напряжение". Эти плакаты может устанавливать работник, имеющий группу III, из числа ремонтного персонала под руководством допускающего.
На конструкциях, граничащих с той, по которой разрешается подниматься, внизу должен быть вывешен плакат "Не влезай! Убьет". На стационарных лестницах и конструкциях, по которым для проведения работ разрешено подниматься, должен быть вывешен плакат "Влезать здесь!".

На подготовленных рабочих местах в электроустановках должен быть вывешен плакат "Работать здесь".

Не допускается убирать или переставлять до полного окончания работы плакаты и ограждения, установленные при подготовке рабочих мест допускающим, кроме случаев, оговоренных в графе "Особые указания" наряда (Приложение № 4 к настоящим Правилам).

ЗАКЛЮЧЕНИЕ

В ходе выполнения ВКР выбраны типы основных и резервных защит для ВЛ 220 кВ Селихино - Ванино и автотрансформатора АТ1 на ПС 220 кВ Селихино, были рассчитаны их уставки срабатывания защит и автоматики.

На основе проектной документации Комсомольская-Селихино-Ванино была построена схема сети, произведен расчет сопротивлений прямой, обратной и нулевой последовательности линий. После определения сопротивлений были рассчитаны величины токов КЗ в расчетных узлах с помощью программы TKZ 3000. На основе рассчитанных значений токов КЗ произведен расчет уставок основных и резервных защит.

В качестве основной защиты автотрансформатора была выбрана и рассчитана дифференциальная защита автотрансформатора, в качестве резервных защит выбраны комплекты ступенчатых защит со стороны высшего и среднего напряжения и максимальная токовая защита со стороны низшего напряжения.

Для защиты линии 220 кВ Селихино - Ванино были рассчитаны уставки срабатывания продольной дифференциальной защиты , определены уставки срабатывания дистанционной защиты и токовой защиты нулевой последовательности.

В ходе расчета ступенчатых защит были рассмотрены наиболее сложные из возможных режимы для проверки чувствительности защит. При этом было определенно, что при всех конфигурациях и режимах сети, чувствительность защит удовлетворяет требуемым нормам. Так же был рассмотрен вопрос обеспечения электробезопасности персонала во вторичных цепях РЗА.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. ВЛ 220 кВ Комсомольская-Селехино-Ванино. Основные технические решения. 3806-ОТР [Текст] :– ФСК ЕЭС, 2010. – 177 с.

2. Нормальная схема электрических соединений объектов электроэнергии, входящих в операционную зону Хабаровского РДУ:– ФСК ЕЭС, 2015.

3. Справочник по проектированию электрических сетей [Текст] под ред. Д.Л. Файбисовича. – 4-е изд., перераб. и доп. М.: ЭНАС, 2012. – 376 с.

4. РД 153-34.0-20.527-98: Руководящие указания по расчету токов короткого замыкания и выбору электрооборудования [Текст], 1998. – 131 с.

5. Руководящие указания по релейной защите. Вып. 11. Расчеты токов короткого замыкания для релейной защиты и системной автоматики в сетях 110-750 кВ [Текст]: –М.: Энергия, 1979.– 152 с.

6. Правила устройства электроустановок: все действующие разделы ПУЭ-6 и ПУЭ-7. 8-й выпуск [Текст]: – Новосибирск: Сиб. унив. изд-воб 2007. 854 с., ил.

7. СТО 56947007-29.120.70.137-2012 : Методические указания по выбору параметров срабатывания устройств РЗА серии SIPROTEC (Siemens AG) трансформаторов с высшим напряжением 110-220 кВ [Текст]: –2012. – 284 с.

8. Гура, Д.Н. Применение «жесткой» и «гибкой» логики в микропроцессорных устройствах релейной защиты (МП УРЗА). Проблемы совместимости УРЗА различных производителей [Текст] // Вестник науки Сибири. – 2015. – Спецвыпуск (15). – С. 43–47.

9. Рекомендации по применению оборудования SIPROTEC в диапазоне напряжения 220 кВ и выше [Текст]: – 2008. – 15 с.

10. Список уставок устройств РЗА ПС 220 кВ «Селехино» [Текст ]: – 2010 − 14 с.

11. Список уставок устройств РЗА ПС 220 кВ «Ванино» [Текст ]: – 2016 − 13 с.

12. Список уставок устройств РЗА 1АТ ПС 220 кВ «Ванино» [Текст ]: – 2016 − 20 с.

13. Методические указания по расчету уставок релейной защиты и автоматики фирм: «Siemens AG», «НПП ЭКРА», «АББ Автоматизация», «AREVA» и «General Electric» для воздушных и кабельных линий с односторонним питанием [Текст] / под ред. Э. М. Шнеерсона. – Чебоксары: 2010. – 355 с.

14. Методика выбора уставок дистанционных защит и токовых защит нулевой последовательности фирмы Siemens в электросети 110-220 кВ [Текст] /под ред. К. Бринкис, Д. Дроз. – Рига:2007. – 96 с.

15. Долин, П. А. Основы техники безопасности в электроустановках [Текст]: учебное пособие для вузов/ П. А. Долин – 2-е изд., перераб. и доп. – М.: Энергоатомиздат, 1984. – 448 с.

16. СТО 56947007-29.240.10.028-2009: Нормы технологического проектирования подстанций переменного тока с высшим напряжением 35-750 кВ [Текст]: - 2009. – 96 с.

17. SIPROTEC 7UT613-633-635 – Руководство по эксплуатации. Дифференциальная защита [Текст]: изд.,– М.: Siemens 2008. – 583 с.

18. SIPROTEC 7SD5 – Руководство по эксплуатации. C530000-G1156-C169-2 [Текст]: изд.,– М.: Siemens 2008. – 846 с.

19. SIPROTEC 7SA522 – Руководство по эксплуатации. C53000-G1100-C119-2 [Текст]: изд.,– М.: Siemens 2008. – 894 с.

20. SIPROTEC 6MD664 – Руководство по эксплуатации. Устройство управления присоединением высокого напряжения. C53000-G1856-C102-3 [Текст]: изд.,– М.: Siemens 2014. – 396 с.

21. Автоматическое повторное включение [Текст]: изд., - М.: Энергоатомиздат, 1986 – 96 с.

22. Расчеты допустимых нагрузок в токовых цепях релейной защиты [Текст]: изд., - М.: Энергия, 1980 – 208 с.

23. СТО 56947007-29.180.01.116-2012: Инструкция по эксплуатации трансформаторов [Текст]: - 2012. – 52 с.

24. СТО 56947007-29.120.70.109-2011: Методические указания по выбору параметров срабатывания устройств РЗА оборудования подстанций [Текст]: - 2011. – 113 с.

25. Рекомендации по применению и выбору уставок функции дифференциальной защиты трансформаторов терминала RET21 [Текст]:/ Дмитриенко А.М., 2003 – 30 с.

26. Правила по охране труда при эксплуатации электроустановок [Текст]: - 2013 – 115 с.

ПРИЛОЖЕНИЕ А

(справочное)

Рисунок А.1 – Расчет сопротивления линии Селихино - Ванино

Рисунок А.2 – Ввод параметров прямой последовательности в программе TKZ 3000

Рисунок А.3 – Ввод параметров нулевой последовательности в программе TKZ 3000

ПРИЛОЖЕНИЕ Б

(справочное)

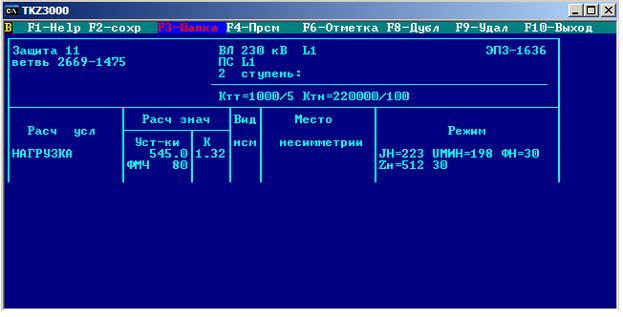

Рисунок Б.1 – Расчет уставки срабатывания первой зоны дистанционной защиты линии

Рисунок Б.2 – Расчет уставки срабатывания второй зоны дистанционной защиты линии, согласование со смежной линией

Рисунок Б.3 – Расчет уставки срабатывания второй зоны дистанционной защиты линии, согласование с автотрансформатором

Рисунок Б.4 – Проверка чувствительности второй зоны дистанционной защиты линии
