Рис. А.1 – конфигурация МИС ЦОД

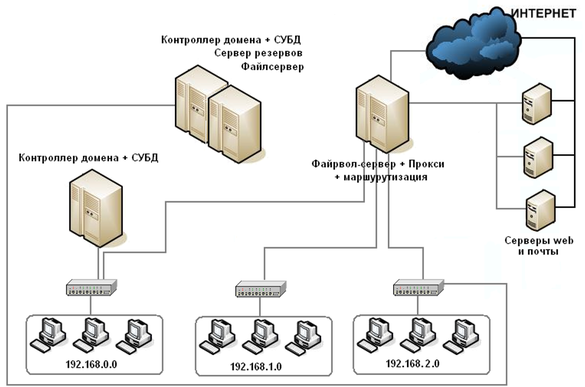

Рисунок А.2 – Топология локальной вычислительной сети ЦОД
-
Приложение Г. Средства защиты информации, устанавливаемые на АРМ пользователей
В таблице Г.1 представлен перечень АРМ пользователей, серверы и АРМ Администратора с указанием местоположения и необходимых для установки и настройки средств защиты информации.
Таблица Г.1 – Перечень АРМ и средств защиты
| Элемент МКУ «ЦОД» | Тип элемента | Средства защиты |
| SERVER N1 | Сервер виртуализации | ВИ Dallas Lock Dr.Web Enterprise Security Suite Acronis Backup & Recovery 11 |
| Windows 10 | Виртуальный сервер | Dallas Lock 8.0 Dr.Web Enterprise Security Suite |
| Windows 10 | Виртуальный сервер | Dallas Lock 8.0 Сервер безопасности Dallas Lock 8.0 Dr.Web Enterprise Security Suite Сервер администрирования Dr.Web Enterprise Security Suite |
| SERVER N0 | Сервер виртуализации | ВИ Dallas Lock Dr.Web Enterprise Security Suite Acronis Backup & Recovery 11 |
| Server Linux | Виртуальный сервер | Dallas Lock Linux Dr.Web Enterprise Security Suite |
| Server Linux | Виртуальный сервер | Dallas Lock Linux Dr.Web Enterprise Security Suite |
| Server Linux | Виртуальный сервер | Dallas Lock Linux Dr.Web Enterprise Security Suite |
| Windows Server 2012 | Виртуальный сервер | Dallas Lock 8.0 Dr.Web Enterprise Security Suite |
| Windows Server 2012 | Виртуальный сервер | Dallas Lock 8.0 Dr.Web Enterprise Security Suite |
| Windows 10 | Виртуальный сервер | Dallas Lock 8.0 Dr.Web Enterprise Security Suite |
| SERVER Kiw | Сервер виртуализации | ВИ Dallas Lock Dr.Web Enterprise Security Suite Acronis Backup & Recovery 11 |
| Server Linux | Виртуальный сервер | Dallas Lock Linux Dr.Web Enterprise Security Suite |
| Server Linux | Виртуальный сервер | Dallas Lock Linux Dr.Web Enterprise Security Suite |
| Server Linux | Виртуальный сервер | Dallas Lock Linux Dr.Web Enterprise Security Suite |
| SERVER Bx | Физический сервер | Dallas Lock Linux Dr.Web Enterprise Security Suite Acronis Backup & Recovery 11 |
| SERVER Srv | Физический сервер | Dallas Lock Linux Dr.Web Enterprise Security Suite Acronis Backup & Recovery 11 |
| SERVER Fil | Физический сервер | Dallas Lock 8.0 Dr.Web Enterprise Security Suite Acronis Backup & Recovery 11 |
| АРМ Администратора | АРМ | Dallas Lock 8.0 XSpider 7.8.24; Dr.Web Enterprise Security Suite Acronis Backup & Recovery 11 |
-
Лист регистрации изменений в техническом проекте
| Номера листов | Всего листов в документе | Номер документа | Входящий № сопроводительного документа и дата | Подпись | Дата | |||||||||
| Изм. | Измененных | Замененных | Новых | Аннулированных | ||||||||||
