Текст из файла (страница 6)

Рисунок 29 - Коммутатор Cisco WS-C2950G

Данный коммутатор позволит в дальнейшем расширить систему видеонаблюдения.

2.8 Размещение оборудования

Размещение видеокамер было оговорено со всеми представителями заинтересованных служб (НИС, ШЧ, ША) и представлено на рисунках 31-34. В результате получилось 59 комплектов видеокамер, из них 6 камер необходимо установить в нечетном отправочном парке, 5 камер – в нечетном сортировочном парке, 42 камеры – в четном парке отправления-прибытия и 6 камер – в четном сортировочном парке. На протяжении всей станции между железнодорожных путей установлены ригели и мачты освещения. Их можно использовать для установки камер видеонаблюдения.

Главный коммутационный узел будет располагаться в доме связи (ШЧ). Там будет установлены видеорегистраторы (так как камер необходимо 59, следовательно регистраторов должно быть 4), коммутатор, конвертеры видеосигнала (VR1000, 59шт.) и источники бесперебойного питания (5 шт.). Все это должно быть смонтировано в четыре 19-ти дюймовые стойки (шкафы). Общая схема организации промышденного телевидения изображена на рисунке 35.

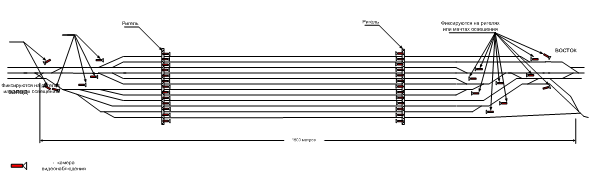

Рисунок 30 - Схема размещения видеокамер в четном парке отправления-прибытия

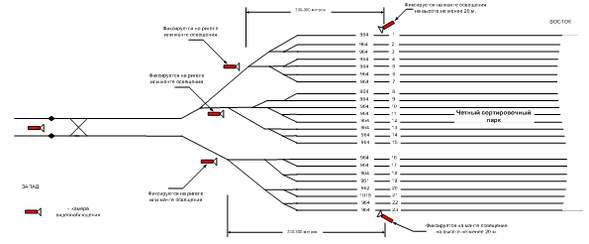

Рисунок 31 - Схема размещения видеокамер в четном сортировочном парке

Рисунок 32 - Схема размещения видеокамер в нечетном отправочном парке

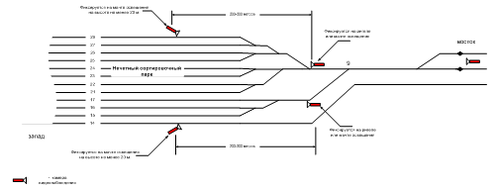

Рисунок 33 - Схема размещения видеокамер в нечетном сортировочном парке

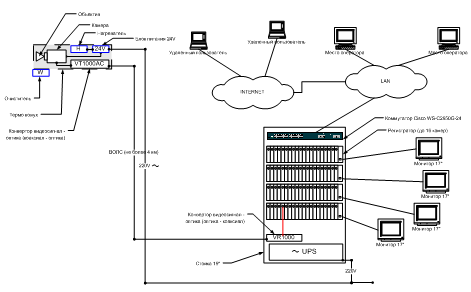

Рисунок 34 - Организация промышленного телевидения на станции Тайшет

3. Экономическая часть

Экономическая эффективность разрабатываемой системы обеспечивается за счет следующих факторов:

Предупреждение, и как следствие значительное сокращение случаев воровства;

Повышение качества контроля и регулирования;

Ускорение разрешения конфликтных ситуаций;

Сокращение штата сотрудников.

Оценка затрат на создание и внедрение системы телевизионного контроля приведена в таблице 7 на странице 60.

Наблюдение за безопасностью и сохранностью составов, находящихся на территории станции возложено на обходчиков. Их работа проходит в три смены, по 12 человек в каждой. В их обязанности входит обход территории и проверка составов.

В результате внедрения системы видеонаблюдения такая численность обходчиков является избыточной, что приведет к сокращению до двух смен. Это, в свою очередь приведет к экономии, которую можно посчитать по формуле:

Э = ЗП * КЧ * М, где Э – экономия

ЗП – заработная плата

КЧ – количество человек

М – месяцы

Так как зарплата обходчиков составляет 12000 рублей в месяц, то получаем экономию:

Э = 12000*12*12 = 1728000 рублей в год

Плановые убытки в результате аварийных ситуаций составляют 1500000 рублей в год. После внедрения планируется сокращение до 80000 рублей. Плановые убытки по воровству составляют 3000000 рублей в год, после внедрения – 140000 рублей.

Исходя из этого, получаем увеличение дохода

1728000+(1500000-80000)+(3000000-140000)=6008000 рублей в год

Следовательно, срок окупаемости системы составляет немногим менее года.

Таблица 6 - Оценка затрат на оборудование

Таблица 7 - Сводная таблица

4. Безопасность жизнедеятельности

Задача безопасности жизнедеятельности состоит в обеспечении нормальных условий деятельности людей, их жизни, в защите человека и природной среды от воздействия вредных факторов, превышающих нормативно-допустимых уровней. Поддержание оптимальных условий деятельности и отдыха человека создает предпосылки для проявления наивысшей работоспособности и продуктивности.

Операторы будут использовать компьютеры для просмотра видеоизображения и, следовательно, при длительном использовании компьютер – это источник профессиональных заболеваний. Это предъявляет к каждому пользователю персонального компьютера требования – знать о вредном воздействии машин на организм человека и необходимых мерах защиты, чтобы сохранить здоровье и производительно работать на компьютере в течении рабочего дня.
