Текст из файла (страница 5)

Рисунок 17 - Варифокальный объектив Computar TG3Z3510AFCS

Объектив TG3Z3510FCS поставляется с кабелем длиной 9 см. и смонтированным 4-штырьковым разъемом автодиафрагмы (AUTO IRIS), что позволяет удаленно изменять кратность увеличения.

Таблица 3 - Технические характеристики варифокального объектива Computar TG3Z3510AFCS

Термокожухи

Так как видеокамеры будут устанавливаться на улице, то вариант установки поворотных устройств был отклонен. Это обусловлено тем, что поворотные устройства ведущих мировых производителей рассчитаны для работы в температурном диапазоне от +(40-50)оС до –(20-30)оС, что не соответствует поставленным требованиям. К тому же необходимо учесть необходимость использования одной камеры несколькими операторами, а возможность управления камерой всеми пользователями приведет к неразберихе. Если необходимо смотреть в разные стороны, то более эффективным и надежным вариантом будет установка нескольких видеокамер. Такой подход дает возможность каждому пользователю смотреть то, что ему необходимо, вне зависимости от других пользователей. Все камеры будут размещены в специальных термокожухах. Хорошим выбором является кожух Computar CHOB.

Рисунок 18 - Термокожух Computar CHOB

Это довольно большой кожух, что позволяет использовать видеокамеру с трансфокатором и с дополнительными аксессуарами. Он имеет уровень защиты камеры IP54.

Аксессуары для термокожуха

Блок питания

Блок питания CH/PSU24, разработанный специально для термокожуха CHOB, имеет входное напряжение 230В, а выходное – 24В.

Рисунок 19 - Блок питания CH/PSU24

Нагреватель

Нагреватель служит для автоматического поддержания температуры внутри термокожуха. Он автоматически включается при температуре +15оС и отключается при +22оС.

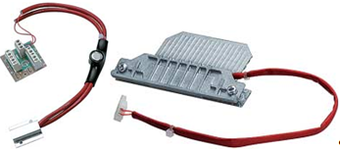

Рисунок 20 - Нагреватели для кожухов серии CHxx

Для напряжения 12/24В мощность нагревателя составляет 20Вт, для напряжения 230В – 40Вт. Так как к термокожуху будет подведено напряжение 230В, то эффективнее будет подключить нагреватель также к напряжению 230В.

Очиститель

Для очистки внешней стороны стекла кожуха существуют специальные очистители.

Рисунок 21 - Очиститель WIP1

Очиститель WIP1 содержит двигатель (24 или 230 Вольт переменного тока) и “дворник” с алюминиевой несущей конструкцией. WIP1 предназначен для крепления на нижней стороне корпуса кожуха CHOB.

2.4 Устройства регистрации видеоизображения

Для регистрации видеоизображения, удобного его просмотра и быстрого просмотра необходимо использовать цифровое устройство записи. Это устройство должно обеспечивать доступ к ЛВС, обеспечивать достаточную скорость записи видеоизображения, а также иметь возможность просмотра записанного изображения без прерывания записи. В качестве такого устройства был выбран цифровой триплексный видеорегистратор DVR1604, сочетающий функции триплексного мультиплексора, видеосервера, квадратора, устройства регистрации видеоизображения и управления параметрами видеокамер.

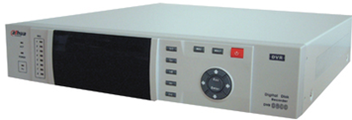

Рисунок 22 - Цифровой триплексный видеорегистратор DVR1604 (вид спереди)

Рисунок 23 - Цифровой триплексный видеорегистратор DVR1604 (вид спереди)

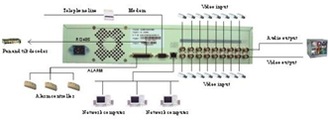

Рисунок 24 - Цифровой триплексный видеорегистратор DVR1604 (схема подключения устройств)

Данный видеорегистратор позволяет записывать видеоизображение с 16-ти камер в режиме реального времени, имеет встроенный жесткий диск объемом 120 Гб (поддерживается до 8-ми жестких дисков). Имеется возможность выбора качества записи из 4-х предустановленных вариантов. Запись изображения производится в формат MPEG4 с разрешением 640х480. Также предустановленна операционная система RTOS, которая записана в энергонезависимой памяти, что повышает уровень защиты. К тому же видеорегистратор имеет встроенный веб-сервер, что позволяет просматривать изображение с любой камеры на любом компьютере с любым установленным веб-браузером при наличии прав доступа. Используя функцию квадратора можно наблюдать за изображением со всех видеокамер, подключенных к нему, одновременно. Для увеличения времени записи необходимо установить дополнительные жесткие диски. В качестве таковых были выбраны – Seagate 160Gb ST3160021A. Установкой двух таких жестких дисков в каждый видеорегитратор можно добиться возможностью записывать видеоизображение продолжительностью 72 часа для каждой видеокамеры.

2.5 Устройства вывода изображения

В качестве устройства вывода изображения, полученного с камер видеонаблюдения, был выбран жидкокристаллический монитор ZM-CL217NP.

Рисунок 25 - Жидкокристаллический монитор ZM-CL217NP

Такой монитор занимает мало места и позволяет удобно просматривать видеоизображение. Для установки монитора используется кронштейн ZMA-CL2DS.

Рисунок 26 - Кронштейн ZMA-CL2DS для монитора ZM-CL217NP

Также в качестве устройств вывода изображения можно будет использовать персональные компьютеры, подключенные к ЛВС железной дороги. Данная система удобна с точки зрения расположения пунктов наблюдения, т.к. позволяет при наличии прав пользователя не только просматривать изображение с любой видеокамеры на любом компьютере, подключенном к ЛВС, но и управлять любой камерой.

2.6 Передача видеосигнала

Так как железнодорожная станция города Тайшет имеет довольно большую протяженность, рациональным будет использование волоконно-оптического кабеля. Кроме того передача видеосигналов и цифровых данных через обычные «медные» кабели уже не может угнаться за постоянно растущими требованиями на передачу сигналов все высокого качества со все большими скоростями на все большие расстояния. Проблема состоит в том, что сопротивление коаксиальных кабелей и витых пар ограничивают расстоянии, на которое можно передавать сигналы. Более того, в любой системе проводники, передающие данные на большие расстояния, работают как гигантская антенна, на которую наводятся помехи от самых разных источников, в том числе наводки от близлежащих проводников, токи, наведенные паразитными магнитными полями, и другие посторонние источники электрических шумов. Оптическое волокно характеризуется гораздо большей пропускной способностью и меньшими потерями, чем коаксиальный кабель, что позволяет передавать изображения с высоким разрешением на весьма большие расстояния без применения маршрутных усилителей или репитеров. И поскольку сигнал передается в виде светового луча, а не электрического тока, система становится полностью невосприимчивой к любым видам электрических помех, в том числе и помех от соседних проводников или высоковольтных линий электропередач.

В качестве передатчика будет служить конвертер VT1000AC, который позволяет конвертировать входной сигнал с коаксиального кабеля от видеокамеры в оптический.

Рисунок 27 - Передатчик VT1000AC

Данный передатчик позволяет передавать сигнал на расстояние до 4 километров.

Таблица 4 - Технические характеристики передатчика VT1000AC

Как видно из технических характеристик передатчик может работать при достаточно низких температурах, что позволяет использовать его без нагревателей.

В качестве приемника будем использовать приемник VR1000, который передает сигнал, поступающий с волоконно-оптического кабеля, на коаксиальный.

Рисунок 28 - Приемник VR1000

Таблица 5 - Технические характеристики приемника VR1000

С помощью приемника VT1000AC и передатчика VR1000 сигнал от видеокамеры попадает на цифровой триплексный видеорегистратор DVR1604.

2.7 Интеграция в сеть передачи данных

Для интеграции системы телевизионного контроля в существующую сеть передачи данных был выбран коммутатор Cisco WS-C2950G. Этот коммутатор позволит связать систему видеонаблюдения с сетью передачи данных железной дороги, используя волоконно-оптические линии связи.
