Таблица 3.3.1 – UserType – список типов пользователей

Таблица User (таблица 3.3.2) содержит информацию о пользователях, пользователям могут назначаться типы, имеет связь с таблицей UserType по полю UserTypeID.

Таблица 3.3.2 – User – список пользователей

Таблица AccessRules (таблица 3.3.3) содержит информацию о правилах доступа к сети Интернет.

Таблица 3.3.3 – AccessRules – список правил доступа

Таблица AccessHistory (таблица 3.3.4) содержит информацию об истории разрешения доступа к сети Интернет, записям назначается тип авторизации (по телефону, по логину), имеет связь с таблицей AuthorizationType по полю AuthorizationTypeID.

Таблица 3.3.4 – AccessHistory – список истории доступов

Таблица AuthorizationType (таблица 3.3.5) содержит информацию, о типах авторизации которые назначаются записям истории доступа.

Таблица 3.3.5 – AuthorizationType – список типов пользователей

Таблица PhoneCode (таблица 3.3.6) содержит информацию о парах телефон-смс-код.

Таблица 3.3.6 – PhoneCode – список телефонов и смс-кодов

3.4 Разработка диаграммы компонентов

Диаграмма компонентов позволяет определить состав программных компонентов, в роли которых может выступать исходный, бинарный и исполняемый код, а также установить зависимости между ними.

При разработке диаграмм компонентов преследуются цели:

• спецификация общей структуры исходного кода системы;

• спецификация исполнимого варианта системы.

Данная диаграмма обеспечивает согласованный переход от логического к физическому представлению системы в виде программных компонентов. Одни компоненты могут существовать только на этапе компиляции программного кода, другие – на этапе его исполнения. Диаграмма компонентов для веб-приложения NiksGate представлена на рисунке 3.4.1.

На представленной диаграмме все компоненты разделены на три взаимозависимых блока согласно шаблону проектирования: models, controllers, views. Блок models содержит в себе классы, описывающие модель базы данных. Блок controllers содержит в себе классы, которые обеспечивают связь между пользователем и системой. Блок views разделен на подразделы, каждый из которых содержит в себе элементы отображения данных (элементы пользовательского интерфейса).

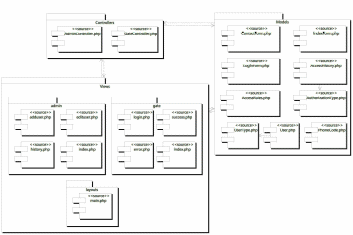

Рисунок 3.4.1 – Диаграмма компонентов NiksGate

На представленной диаграмме все компоненты разделены на три взаимозависимых блока согласно шаблону проектирования: models, controllers, views. Блок models содержит в себе классы, описывающие модель базы данных. Блок controllers содержит в себе классы, которые обеспечивают связь между пользователем и системой. Блок views разделен на подразделы, каждый из которых содержит в себе элементы отображения данных (элементы пользовательского интерфейса).

3.5 Разработка диаграммы развертывания

Диаграмма развертывания применяется для представления общей конфигурации и топологии распределенной информационной системы, содержит сведения о распределении компонентов по отдельным узлам системы и каналах связи между аппаратными средствами.

Диаграмма развертывания для разрабатываемого веб-приложения представлена на рисунке 3.5.1.

Рисунок 3.5.1 – Диаграмма развертывания

База данных, необходимая для хранения и обработки данных веб-приложения, в также само веб-приложение, размещаются на сервере. Посетители сайта имеют к нему доступ через Интернет, используя браузер на своем компьютере, телефоне, планшете или любом другом устройстве, имеющем модуль Wi-Fi. Администратор также осуществляет доступ к веб- приложению посредством Интернет-соединения и используя браузер на своем ПК или телефоне.

3.6 Основные этапы создания веб-приложения

Разработка проекта на основе построенных моделей состоит из следующих этапов:

• написание модели базы данных;

• генерация базы данных на основе написанной модели в СУБД;

• создание и редактирование элементов, обеспечивающих связь между пользователем и системой (контроллеров);

• создание и редактирование элементов пользовательского интерфейса (представлений);

• перенос базы данных на сервер;

• перенос веб-приложения на сервер;

• отладка и тестирование веб-приложения.

1. Практическая часть

1. Выбор программных средств

Исходные файлы веб-приложения должны располагаться на сервере, через который пользователи получают доступ к сети Интернет. Так же должны быть предустановлены:

• Web-сервер Apache;

• СУБД MySQL;

• PHP версии 5.4.

4.1.1 Собственный сервер

Главным преимуществом создания собственного сервера является то, что здесь вы сам себе хозяин, который несет ответственность за сохранность и безопасность хранимых на серверах данных. Для крупных компаний и предприятий наличие собственной серверной – это необходимость, однако, необходимость, которая стоит немалых денег.

Для того чтобы создать свой собственный сервер, необходимо:

• во-первых, закупить все необходимое оборудование, арендовать (выделить) отдельное помещение и переоснастить его;

• во-вторых, нанять сотрудников, которые будут проводить комплексное обслуживание серверов;

• в-третьих, необходимо постоянно заботится об их обновлении, создании надежных систем безопасности и т.д.

Кроме того, создание собственного сервера требует расходов на наличие:

• статического IP-адреса, который большинство провайдеров предоставляют платно;

• высокоскоростного Интернета: минимально допустимая скорость - это 10mbps, но нормой является100mbps;

• постоянно включенного компьютера, что влечет за собой определенные расходы на электроэнергию и источник бесперебойного питания повышенной ёмкости на случай отключения электричества.

В качестве серверной операционной системы выбрана CentOS 7.

CentOS (англ. Community ENTerprise Operating System) –дистрибутив Linux, основанный на коммерческом Red Hat Enterprise Linux компании Red Hat и совместимый с ним. Срок поддержки версий данной операционной системы составляет 10 лет. Каждая версия обновляется 1 раз в 6 месяцев для поддержки новых аппаратных средств.

Данный дистрибутив состоит из свободного программного обеспечения с открытым исходным кодом, основанном на исходных кодах Red Hat, поскольку это требуется в лицензии GPL и других. Разработчики CentOS используют это для создания окончательного продукта, очень близкого к Red Hat Enterprise. Дистрибутив CentOS доступен в виде дисков с бинарными пакетами только для платных подписчиков.

CentOS использует программу yum, что позволяет сократить количество времени, затрачиваемого на обслуживание сервера. Так же начиная с версии 7.0 используется пакетный менеджер dnf для скачивания и установки обновлений. В качестве репозитория для обновления используется – CentOS Mirror Network. Упрощенная процедура обновления, так же является существенным плюсом.

CentOS 7 – первый релиз данной операционной системы, после перехода команды CentOS в RedHat. Данная ОС стабильна и готова к корпоративному использованию, поскольку обладает широким функционалом.

Установка операционной системы осуществляется в соответствии с руководством пользователя, поставляемым производителем.

4.1.2 Разграничение доступа с использованием встроенных в операционную систему средств. Брандмауэр firewalld

Centos 7 в базовой комплектации идет с брандмауэром – firewalld.

Брандмауэр (межсетевой экран, фаервол) – это специализированное программное или аппаратное (или программно-аппаратное) средство, позволяющее разделить сеть на несколько частей и реализовать набор правил, определяющих условия прохождения сетевых пакетов из одной части в другую.

Межсетевые экраны, установленные в точках соединения с сетью Интернет, обеспечивают защиту внешнего периметра сети предприятия и защиту собственных Интернет-серверов, открытых для общего пользования, от несанкционированного доступа.

Механизмы защиты, реализуемые брандмауэрами:

• фильтрация сетевого трафика;

• шифрование (создание VPN – Виртуальной Приватной Сети);

• трансляция адресов;

• аутентификация (дополнительная);

• противодействие некоторым сетевым атакам (наиболее
  распространённым);

• управление списками доступа на маршрутизаторах (необязательно).

Основная функция межсетевого экрана – фильтрация сетевого трафика Она может осуществляться на любом уровне модели OSI. В качестве критериев может выступать информация с разных уровней: адреса отправителя/получателя, номера портов, содержимое поля данных.

Использование встроенного программного средства firewalld и его настроек позволит реализовать разграничение доступа пользователей к сети Интернет.

Если точнее, то firewalld – это служба для динамического управления межсетевым экраном с поддержкой доверительных зон сетевых соединений или интерфейсов. Строго говоря, firewalld – это не какой-то новый, разработанный с нуля фаервол, а всего лишь надстройка над iptables (точнее, он использует для работы iptables tool и управляет тем же сетевым фильтром netfilter), однако с ней были получены новые возможности и потеряны некоторые старые.

Рассмотрим теоретические сведения, структуру и особенности утилиты iptables для дальнейшего сравнения и описания надстройки firewalld.

Iptables – представляет собой утилиту командной строки для настройки интегрированного в ядро Linux межсетевого экрана, разработанного в рамках проекта netfilter. Обычно включена в дистрибутив операционной системы. Термин «iptables» также используется для обозначения самого межсетевого экрана Linux. С помощью данной утилиты администраторы создают и изменяют правила, управляющие фильтрацией и перенаправлением пакетов. Чтобы пользоваться данной утилитой необходимо обладать привилегиями суперпользователя (root). Она предназначена для работы с семейством протоколов IPv4. Для работы с семейством IPv6 существует отдельная версия утилиты – Ip6tables.
