ПРИЛОЖЕНИЕ И
(обязательное)
Рисунок И.1 - Выдача мощности Комсомольской ТЭЦ-3 для нормальной схемы в послеаварийном режиме при отключении одной из ВЛ 110 кВ
ПРИЛОЖЕНИЕ К
(обязательное)
Рисунок К.1 - Токовая перегруза оборудования в сечении «Комсомольск» при максимальной загрузке электростанций КЭР
ПРИЛОЖЕНИЕ Л
(обязательное)
Рисунок Л.1 - Загрузка электростанций КЭР до ДДТН 3АТ, 4АТ на ПС 500 кВ Комсомольская
ПРИЛОЖЕНИЕ М
(обязательное)
Рисунок М.1 - Выдача установленной мощности Амурской ТЭЦ-1
ПРИЛОЖЕНИЕ Н
(обязательное)
Рисунок Н.1 - Выдача установленной мощности электростанций КЭР и СГЭР в сечении «Комсомольск-Хабаровск»
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Н
(обязательное)
Рисунок Н.2 – Предельный по апериодической статической устойчивости переток в сечении «Комсомольск-Хабаровск» в исходной схеме
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Н
(обязательное)
Рисунок Н.3 – Максимально допустимый переток активной мощности в сечении «Комсомольск-Хабаровск», соответствующий нормативному коэффициенту запаса (не менее 8%) в ПАР ВЛ 500 кВ Хабаровская – Комсомольская
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Н
(обязательное)

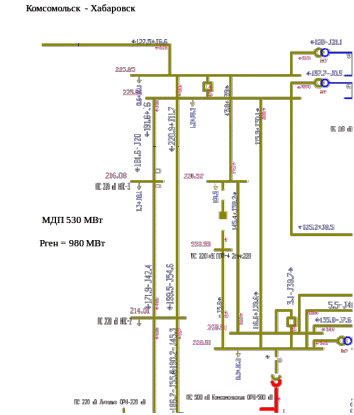

Рисунок Н.4 – Аварийно допустимый переток активной мощности в сечении «Комсомольск-Хабаровск», соответствующий ДДТН 1АТ ПС 500 кВ Комсомольская
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Н
(обязательное)
Рисунок Н.5 – Максимальный переток активной мощности в ремонтной схеме ВЛ 500 кВ Хабаровская - Комсомольская, соответствующий АДТН ВЛ 220 кВ НПС-3-Старт в ПАР ВЛ 220 кВ НПС-2-Старт
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Н
(обязательное)
Рисунок Н.6 – Максимальный переток активной мощности в ремонтной
схеме ВЛ 500 кВ Хабаровская - Комсомольская, соответствующий
ДДТН ВЛ 220кВ НПС-2 Старт
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Н
(обязательное)
Рисунок Н.7 – Максимальный переток активной мощности в ремонтной схеме ВЛ 220 кВ НПС-2 Старт, соответствующий АДТН ВЛ 220 кВ НПС-3-Старт ПАР ВЛ 500 Хабаровская – Комсомльская
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Н
(обязательное)
Рисунок Н.8 – Максимальный переток активной мощности в ремонтной схеме ВЛ 220 кВ НПС-2 Старт, соответствующий
ДДТН 1АТ ПС 500 кВ Комсомольская
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Н
(обязательное)
Рисунок Н.9 – Максимальный переток активной мощности в ремонтной схеме ВЛ 220 кВ НПС-3 Старт, соответствующий АДТН ВЛ 220 кВ НПС-2-Старт ПАР ВЛ 500 Хабаровская - Комсомльская
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Н
(обязательное)
Рисунок Н.10 – Максимальный переток активной мощности в ремонтной схеме ВЛ 220 кВ НПС-3 Старт, соответствующий
ДДТН 1АТ ПС 500 кВ Комсомольская
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Н
(обязательное)
Рисунок Н.11 – Предельный по апериодической статической устойчивости в ремонтной схеме ВЛ 220 кВ Горин – Старт в ПАР ВЛ 500 кВ Хабаровская – Комсомольская
ОКОНЧАНИЕ ПРИЛОЖЕНИЯ Н
(обязательное)
Рисунок Н.12 – Максимальный переток активной мощности в ремонтной
схеме ВЛ 220 кВ Горин - Старт, соответствующий
ДДТН 1АТ ПС 500 кВ Комсомольская
ПРИЛОЖЕНИЕ П
(обязательное)
Критерии определения МДП в контролируемых сечениях

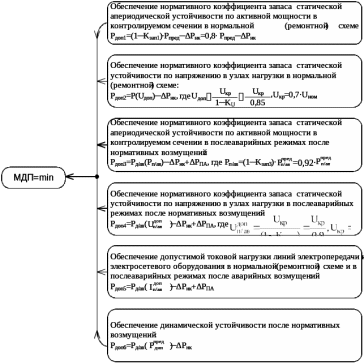

Рисунок П.1 – Критерии определения максимально допустимых перетоков в контролируемых сечениях
Величина максимально допустимого перетока активной мощности
по критерию обеспечения нормативного (20 %) коэффициента запаса статической апериодической устойчивости по активной мощности в контролируемом сечении в нормальной (ремонтной) схеме определяется по формуле:
|
| (П.1) |
где
– предельный по статической апериодической устойчивости переток активной мощности в контролируемом сечении, МВт,
– амплитуда нерегулярных колебаний активной мощности, имеющая вероятностный характер.
Значение амплитуды нерегулярных колебаний активной мощности устанавливается для каждого сечения энергосистемы (в том числе частичного) по данным измерений. При отсутствии таких данных расчетная амплитуда нерегулярных колебаний активной мощности сечения может быть определена по эмпирической формуле:
|
| (П.2) |
где
,
– активная мощность потребления энергосистемы (части энергосистемы, совокупности энергосистем) с каждой из сторон рассматриваемого сечения, МВт; K – коэффициент, характеризующий способ регулирования перетока активной мощности в контролируемом сечении.
Переток должен обеспечивать нормативный коэффициент запаса статической устойчивости по напряжению во всех узлах нагрузки в нормальной (ремонтной) схеме:
|
| (П.3) |
|
| (П.4) |
,
,где
– допустимое напряжение в узле нагрузки в нормальной (ремонтной) схеме;
– критическое напряжение в узле нагрузки,
– нормативный (15 %) коэффициент запаса статической устойчивости по напряжению в узле.
Максимально допустимый переток Pдоп должен быть таким, чтобы во всех послеаварийных схемно-режимных условиях, которые могут возникнуть в результате нормативных возмущений (ослабление сечения и/или аварийный небаланс мощности) с учетом действия ПА и/или первичного регулирования частоты, выполнялось требование по коэффициенту запаса по активной мощности – не менее 0,08:
|
| (П.5) |
где
– переток активной мощности в рассматриваемом сечении в доаварийном режиме;
– переток активной мощности в сечении в послеаварийном установившемся режиме, в том числе после аварийного небаланса мощности, приводящего к увеличению перетока в сечении;
– переток активной мощности в рассматриваемом сечении в доаварийном режиме, соответствующий перетоку активной мощности в рассматриваемом сечении в послеаварийном режиме после нормативного возмущения;
– приращение допустимого перетока мощности в сечении за счет управляющих воздействий ПА долговременного действия на изменение мощности.
Переток активной мощности в сечении в послеаварийном установившемся режиме определяется по формуле:
|
| (П.6) |
, где
– нормативный (8 %) коэффициент запаса статической апериодической устойчивости по активной мощности;
– предельная мощность в сечении по апериодической статической устойчивости в послеаварийной схеме, которая, в частности, в случае аварийного небаланса мощности может совпадать с исходной (рассматриваемой) схемой или измениться в случае ослабления сечения при аварийном отключении сетевых элементов или его усиления за счет отключения шунтирующих реакторов и т.п.
Максимально допустимый переток Pдоп должен обеспечивать нормативный коэффициенту запаса статической устойчивости по напряжению в узлах нагрузки в послеаварийных режимах после нормативных возмущений:
|
| (П.7) |
|
| (П.8) |
где
– переток активной мощности в контролируемом сечении в доаварийном режиме;
– допустимое напряжение в узлах нагрузки в послеаварийном режиме;
– нормированный (10 %) коэффициент запаса статической устойчивости в послеаварийном режиме в узле нагрузки.
Максимально допустимый переток Pдоп должен обеспечивать допустимую токовую нагрузку линий электропередачи и электросетевого оборудования в нормальной (ремонтной) схеме и в послеаварийных режимах после аварийных возмущений:
|
| (П.9) |
где – переток активной мощности в контролируемом сечении в доаварийном режиме;
– допустимая токовая нагрузка линий электропередачи и электросетевого оборудования в послеаварийном режиме;
– переток активной мощности в контролируемом сечении в доаварийном режиме, соответствующий допустимой токовой нагрузке линий электропередачи и электросетевого оборудования в послеаварийном режиме после нормативных возмущений.
Максимально допустимый переток в контролируемом сечении в рассматриваемом режиме должен не превышать предельного по динамической устойчивости перетока в том же сечении при всех нормативных возмущениях с учетом действия ПА:
|
| (П.10) |
где
– предельный по динамической устойчивости переток активной мощности в контролируемом сечении.
