ПРИЛОЖЕНИЕ Р
(обязательное)
Таблица Р.1 –МДП в сечении «Комсомольск – Хабаровск» на температуру окружающей среды - 5°С и ниже.
| № п/п | Схема сети | Предельная мощность по апериодической статической устойчивости | Максимально допустимый переток, МВт | Аварийно допустимый переток, МВт | Критерий определения МДП без ПА | Критерий определения АДП | Приращение допустимого перетока в сечении за счет УВ ПА ΔPпа, МВт | |
| МДП без ПА | МДП с ПА | |||||||
| 1 | Нормальная схема | 1060 | 530 | - | 700 | 8% ПАР ВЛ 500 Хабаровская - Комсомольская | ДДТН 1АТ ПС 500 кВ Комсомольская | не требуется |
| 2 | ВЛ 500 Хабаровская - Комсомольская | 655 | 375 | 375+ΔРпа ≤525 | 525 | АДТН ВЛ 220 кВ НПС-3-Старт в ПАР ВЛ 220 кВ НПС-2-Старт | ДДТН ВЛ 220 кВ НПС-2 Старт | 50 |
| 3 | ВЛ 220 кВ НПС-2 Старт | 1010 | 375 | 375+ΔРпа ≤745 | 615 | АДТН ВЛ 220 кВ НПС-3-Старт ПАР ВЛ 500 Хабаровская - Комсомольская | ДДТН 1АТ ПС 500 кВ Комсомольская | 50 |
| 4 | ВЛ 220 кВ НПС-3 - Старт | 1015 | 365 | 365+ΔРпа ≤630 | 630 | АДТН ВЛ 220 кВ НПС-2-Старт ПАР ВЛ 500 Хабаровская - Комсомольская | ДДТН 1АТ ПС 500 кВ Комсомольская | 60 |
| 5 | ВЛ 220 кВ Ургал - Старт | 1020 | 420 | - | 640 | 8% ПАР ВЛ 500 Хабаровская - Комсомольская | ДДТН 1АТ ПС 500 кВ Комсомольская | не требуется |
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Р
(обязательное)
Таблица Р.2 –МДП в сечении «Комсомольск» на температуру окружающей среды - 5°С и ниже.
| № п/п | Схема сети | Максимально допустимый переток, МВт | Аварийно допустимый переток, МВт | Критерий определения МДП без ПА | Критерий определения АДП | |
| МДП без ПА | МДП с ПА | |||||
| 1 | Нормальная схема | 527 | - | 540 | АДТН 2АТ ПС 220 кВ Старт, ПАР откл 1С 220 кВ ПС 220 кВ Старт | ДДТН 3АТ, 4АТ ПС 500 кВ Комсомольская |
| 2 | Ремонт 4АТ (3АТ) ПС 500 кВ Комсомольская | 360 | - | 360 | ДДТН 3АТ (4АТ) ПС 500 кВ Комсомольская | ДДТН 3АТ (4АТ) ПС 500 кВ Комсомольская |
| 3 | Ремонт 2АТ ПС 220 кВ Старт | 422 | - | 444 | АДТН 1АТ ПС 220 кВ Старт, ПАР откл 3АТ (4АТ) ПС 500 кВ Комсомольская | ДДТН 1АТ ПС 220 кВ Старт |
| 4 | Ремонт 1АТ ПС 220 кВ Старт | 454 | - | 454 | ДДТН 2АТ ПС 220 кВ Старт | ДДТН 2АТ ПС 220 кВ Старт |
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Р
(обязательное)
Продолжение таблицы Р.2 – МДП в сечении «Комсомольск » на температуру окружающей среды - 5°С и ниже.
| 5 | Ремонт 1АТ (2АТ) ПС 220 кВ Парус | 478 | - | 503 | АДТН 1АТ ПС 220 кВ Старт, ПАР откл 2АТ ПС 220 кВ Старт | ДДТН 3АТ, 4АТ ПС 500 кВ Комсомольская и 1АТ, 2АТ ПС 220 кВ Парус |
| 6 | Ремонт ВЛ 110 кВ Комсомольская ТЭЦ-2 - Т №2 с отпайкой на ПС Парус (С-86) | 392 | 392+ΔРпа ≤440 | 440 | АДТН 1АТ ПС 220 кВ Старт, ПАР откл 2АТ ПС 220 кВ Старт | ДДТН 3АТ, 4АТ ПС 500 кВ Комсомольская |
| 7 | 1С 220 кВ ПС 220 кВ Старт | 333 | - | 334 | АДТН 3АТ (4АТ) ПС 500 кВ Комсомольская, ПАР откл 4АТ (3АТ) ПС 500 кВ Комсомольская | ДДТН 2АТ ПС 220 кВ Старт |
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Р
(обязательное)
Таблица Р.3 –МДП в сечении «Выдача мощности КТЭЦ-3» на температуру окружающей среды - 5°С и ниже
| № п/п | Схема сети | Максимально допустимый переток, МВт | Аварийно допустимый переток, МВт | Критерий определения МДП без ПА | Критерий определения АДП |
| МДП без ПА | |||||
| 1 | Нормальная схема | 230 | 400 | АДТН ВЛ 110 кВ К- Комсомольская ТЭЦ-3 №2 (№1) с отпайкой на ПС ГПП-5, ПАР откл ВЛ 110 кВ К- Комсомольская ТЭЦ-3 №1 (№2) с отпайкой на ПС ГПП-5 | ДДТН ВЛ 110 кВ К- Комсомольская ТЭЦ-3 №1, №2 с отпайкой на ПС ГПП-5 |
| 2 | Ремонт ВЛ 110 кВ Старт - Комсомольская ТЭЦ-3 №1 (№2) с отпайкой на ПС БАМ ПТФ | 220 | 378 | АДТН ВЛ 110 кВ К- Комсомольская ТЭЦ-3 №2 (№1) с отпайкой на ПС ГПП-5, ПАР откл ВЛ 110 кВ К- Комсомольская ТЭЦ-3 №1 (№2) с отпайкой на ПС ГПП-5 | ДДТН ВЛ 110 кВ Старт - Комсомольская ТЭЦ-3 №2 (№1) с отпайкой на ПС БАМ ПТФ |
| 3 | Ремонт ВЛ 110 кВ К- Комсомольская ТЭЦ-3 №1 (№2) с отпайкой на ПС ГПП-5 | 148 | 205 | АДТН ВЛ 110 кВ К- Комсомольская ТЭЦ-3 №2 (№1) с отпайкой на ПС ГПП-5, ПАР откл ВЛ 110 кВ Старт - Комсомольская ТЭЦ-3 №1 (№2) с отпайкой на ПС БАМ ПТФ | ДДТН ВЛ 110 кВ К- Комсомольская ТЭЦ-3 №2 (№1) с отпайкой на ПС ГПП-5 |
ОКОНЧАНИЕ ПРИЛОЖЕНИЯ Р
(обязательное)
Таблица Р.4 –МДП в сечении «Выдача мощности АТЭЦ-1» на температуру окружающей среды - 5°С и ниже
| № п/п | Схема сети | Максимально допустимый переток, МВт | Аварийно допустимый переток, МВт | Критерий определения МДП без ПА | Критерий определения АДП | |
| МДП без ПА | МДП с ПА | |||||
| 1 | Нормальная схема | 126 | 126 + ΔРпа ≤ 244 | 244 | АДТН ВЛ 110 кВ Амурская ТЭЦ-1 - Комсомольская с отпайкой на ПС Аэропорт (С-71) или ВЛ 110 кВ Амурская ТЭЦ-1 - Хурба с отпайкой на ПС Аэропорт(С-72) ПАР отключение ВЛ 110 кВ Амурская ТЭЦ-1 - Хурба с отпайкой на ПС Аэропорт(С-72) или ВЛ 110 кВ Амурская ТЭЦ-1 - Комсомольская с отпайкой на ПС Аэропорт (С-71) | ДДТН ВЛ 110 кВ Амурская ТЭЦ-1 - Комсомольская с отпайкой на ПС Аэропорт (С-71) или ВЛ 110 кВ Амурская ТЭЦ-1 - Хурба с отпайкой на ПС Аэропорт(С-72) |
| 2 | Ремонт ВЛ 110 кВ Амурская ТЭЦ-1 - Комсомольская с отпайкой на ПС Аэропорт (С-71) или ВЛ 110 кВ Амурская ТЭЦ-1 - Хурба с отпайкой на ПС Аэропорт(С-72) | 106 | 106 + ΔРпа ≤ 122 | 122 | АДТН ВЛ 110 кВ Амурская ТЭЦ-1 - Комсомольская с отпайкой на ПС Аэропорт (С-71) или ВЛ 110 кВ Амурская ТЭЦ-1 - Хурба с отпайкой на ПС Аэропорт(С-72) ПАР отключение наибольшего генератора в ОЭС* | ДДТН ВЛ 110 кВ Амурская ТЭЦ-1 - Комсомольская с отпайкой на ПС Аэропорт (С-71) или ВЛ 110 кВ Амурская ТЭЦ-1 - Хурба с отпайкой на ПС Аэропорт(С-72) |
ПРИЛОЖЕНИЕ С
(обязательное)

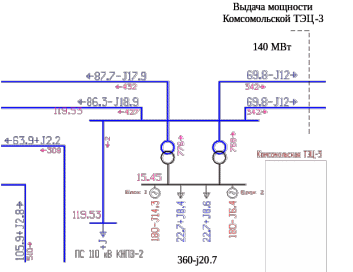

Рисунок С.1 - Выдача установленной мощности Комсомольской ТЭЦ-3
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ С
(обязательное)
Рисунок С.2 – Аварийно допустимая токовая перегрузка С-118
в ПАР ВЛ 110 кВ С-117
Рисунок С.3 – Доаварийный режим в нормальной схеме
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ С
(обязательное)
Рисунок С.4 – Доаварийный режим в схеме ремонта ВЛ 110 кВ С-115 (С-116)
Рисунок С.5 – Аварийно допустимая токовая перегрузка С-118 (С-117)
в ПАР ВЛ 110 кВ С-117 (С-118) в схеме ремонта ВЛ 110 кВ С-115 (С-116)
ОКОНЧАНИЕ ПРИЛОЖЕНИЯ С
(обязательное)
Рисунок С.6 – Доаварийный режим в схеме ремонта ВЛ 110 кВ С-117 (С-118)
Рисунок С.7 – Аварийно допустимая токовая перегрузка
ВЛ 110 кВ С-118 (С-117) в ПАР ВЛ 110 кВ С-115 (С-116) в схеме
ремонта ВЛ 110 кВ С-117 (С-118)
ПРИЛОЖЕНИЕ Т
(обязательное)
Рисунок Т.1 - Выдача установленной мощности Амурской ТЭЦ-1
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Т
(обязательное)
Рисунок Т.2 – Аварийно допустимая токовая перегрузка ВЛ 110 кВ АТЭЦ-1 – Хурба с отп на ПС Аэропорт в ПАР ВЛ 110 кВ АТЭЦ-1 – Комсомольская с отп на ПС Аэропорт
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Т
(обязательное)
Рисунок Т.3 – Доаварийный режим в нормальной схеме
ОКОНЧАНИЕ ПРИЛОЖЕНИЯ Т
(обязательное)
Рисунок Т.4 – Максимально допустимый переток по критерию ДДТН ВЛ‑110 кВ
