Рисунок 3.2 - SFP модуль Mikrotik S-31DLC20D

Таблица 3.1 Технические характеристики SFP модуля Mikrotik S-31DLC20D

На первом этаже необходимо поместить коммутатор для ЛВС как минимум на 16 портов. Для этого подойдет неуправляемый коммутатор D-link DGS-1024D с 24 портами 10/100/1000Base-T и функцией энергосбережения. За счет того, что он имеет 24 порта, существует возможность расширения сети первого этажа без замены коммутатора.

Рисунок 3.3 - Неуправляемый коммутатор D-link DGS-1024D

Неуправляемый гигабитный коммутатор с 24 портами обеспечивает высокую скорость данных на каждом порту Gigabit Ethernet. Если к сети подключаются устройства, работающие на меньшей скорости и поддерживающие стандарты Ethernet, Fast Ethernet или Gigabit Ethernet, то коммутатор автоматически выберет для них нужную скорость соединения. Устройство обеспечивает автоматическое сохранение электроэнергии несколькими способами. Если на портах нет соединения, питание отключается автоматически, что позволяет существенно сократить расход электроэнергии за счет портов, не имеющих физического подключения, или портов, подсоединенных к отключенным устройствам. Кроме того, коммутатор определяет длину подключенного кабеля и выбирает соответствующий режим питания, не снижая при этом сетевую производительность. Также устройство поддерживает технологию D-Link Green Ethernet, обеспечивая экономию электроэнергии и увеличение срока эксплуатации устройства без влияния на производительность и функциональные характеристики. Данные коммутаторы, не оказывающие отрицательного воздействия на окружающую среду, соответствуют директиве RoHS. Использование пригодной для переработки упаковки позволяет сократить количество отходов [5].

Для выбранного коммутатора нужно выбрать патч-панель, которая необходима для организации точки коммутации между портами рабочих мест и портами сетевого оборудования. Необходимое условие для выбора это наличие 24 разъемов. Выбираем патч панель Neomax EPLH240X 19" на 24 порта для кабеля UTP RJ45 Категория 5Е 1U Dual IDC [8].

Рисунок 3.4 - Патч панель Neomax EPLH240X 19" на 24 порта

На втором, третьем и четвертом этажах требуется разместить коммутатор для ЛВС на 13, 41, 12 портов соответственно. Для этого подойдет неуправляемый коммутатор D-link DES-1050G с 48 портами 10/100Base-TX + 2 комбо портами 10/100/1000BASE-T/SFP. Используя данный коммутатор, также имеется возможность развития сети на 2, 3 и 4 этажах без закупки дополнительного оборудования.

Рисунок 3.5 - Неуправляемый коммутатор D-link DES-1050G

Неуправляемый коммутатор DES-1050G с высокой плотностью портов 10/100Мбит/с Ethernet идеально подходит для эффективного по стоимости подключения рабочих групп. Снабженный 48 портами 10/100 Мбит/с Ethernet, 2 комбо портами 10/100/1000BASE-T/SFP и выполненный в плоском металлическом корпусе для монтажа в стандартную стойку, этот коммутатор обеспечивает недорогое подключение до 48 рабочих станций и 2 гигабитных соединения по витой паре или волоконно-оптическому кабелю.

Все 48 портов 10/100Base-TX коммутатора DES-1050G являются plug-and-play и поддерживают автоматическое определение скорости и полярности MDI/MDIX. Поэтому DES-1050G обеспечивает простое и недорогое решение по подключению до 48 компьютеров.

Коммутатор снабжен 2 комбо портами для подключения к серверам по витой паре или к магистральным коммутаторам с использованием волоконно-оптического кабеля. Использование существующей витой пары категории 5 в качестве среды передачи позволяет сразу же подключить серверы к портам Gigabit Ethernet, не требуя прокладки нового оптического кабеля. Данные порты поддерживают автосогласование скоростей 10/100/1000 Мбит/с и автоопределение. С помощью этих портов можно также соединить несколько коммутаторов вместе с целью увеличения количества портов, предназначенных для сетевых подключений [5].

Теперь так же необходимо выбрать патч панель на 48 портов. Подойдет патч панель Neomax EPLH480X 19" на 48 портов для кабеля UTP RJ45 Категория 5Е 2U Dual IDC.

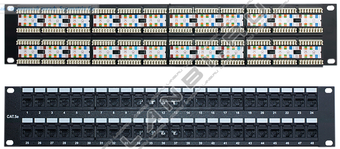

Рисунок 3.6 - Патч панель Neomax EPLH480X 19" на 48 портов

Предприятия сталкиваются с постоянно растущей потребностью в сохранении целостности данных и их совместном использовании. Поэтому существует необходимость размещения сетевого накопителя, для хранения и обмена данными внутри сети. Унифицированный сетевой сетевой накопитель NAS/iSCSI DNS-1560-04, монтируемый в стойку, предназначен для сегмента SMB и является решением, которое удовлетворяет растущие требования к хранению данных и предоставляет множество опций для управления файлами и обеспечения их безопасности. Сетевой накопитель имеет 4 отсека для жестких дисков, 2 порта 10/100/1000Base-T, 2 USB-портами и 1 портом VGA.

DNS-1560-04 предоставляет целый ряд опций резервного копирования, позволяющих администраторам и пользователям выбирать способ, время и место хранения данных. Кроме того, пользователи могут создать снапшот тома, использовать облачное хранилище Amazon S3 или сохранять резервные копии на другом унифицированном хранилище [5].

Рисунок 3.7 - Сетевой накопитель DNS-1560-04

С учетом того, что в ходе проектирования не было поставлено задачи рассчитать количество обрабатываемой информации, то количество и объем жестких дисков, монтируемых в сетевое хранилище, будет определяться компетентными работниками в учреждении.

Далее необходимо выбрать коммутаторы для системы видеонаблюдения. При выборе необходимо обратить внимание на наличие PоE портов для удобства подключения видеокамер без дополнительных розеток. На цокольном этаже количество портов, необходимых для видеонаблюдения 5, на 2, 3 и 4 этажах по 2 порта. Подойдет настраиваемый коммутатор D-link DGS-1210-10P/B WebSmart с 8 портами 10/100/1000Base-T с поддержкой PoE и 2 комбо-портами 100/1000Base-T/SFP.

Рисунок 3.8 - Настраиваемый коммутатор D-link DGS-1210-10P/B

Серия коммутаторов D-Link DGS-1210 включает в себя коммутаторы Web Smart следующего поколения с поддержкой технологии D-Link Green 3.0. Серия соответствует стандарту Energy Efficient Ethernet IEEE 802.3az. Поддержка IPv6 для управления и настройки гарантирует, что сеть останется защищенной после перехода с IPv4 на IPv6. С помощью имеющегося функционала серия коммутаторов DGS-1210 позволяет быстро развернуть сеть или расширить имеющуюся инфраструктуру. Ориентируясь на малый и средний бизнес, коммутаторы Web Smart DGS-1210 обеспечивают функциональность, безопасность и управляемость с минимальными затратами на покупку и эксплуатацию.

Серия устройств Web Smart D-Link обеспечивает простое управление. Все настройки можно выполнить через Web-интерфейс вне зависимости от операционной системы на ПК. Кроме того, пользовательский Web-интерфейс содержит десять языковых опций, что позволяет сделать операции более понятными. При первой установке утилита SmartConsole автоматически обнаружит все коммутаторы серии Smart D-Link в сети, позволяя администраторам быстро назначить им IP-адреса и маску подсети. Также можно одновременно обновить программное обеспечение на нескольких коммутаторах, сэкономив время. Важные возможности управления, такие как загрузка программного обеспечения или конфигурации, предлагают усовершенствованный метод работы в режиме групповой обработки данных для нескольких коммутаторов.

Коммутаторы серии Web Smart позволяют автоматизировать процесс установки систем IP-наблюдения и устройств VoIP в сети. ASV позволяет обеспечить высокое качество видео в реальном времени, группируя устройства IP-наблюдения в отдельный VLAN с высоким приоритетом. Это гарантирует, что если трафик с менее приоритетными данными будет также передаваться через сеть, то это не повлияет на потоки видеонаблюдения. Аналогичным образом Auto Voice VLAN обеспечивает качественную и эффективную передачу голосовых данных [5].

Подберем патч панель. Критериями выбора будут наличие как минимум 6 разъемов и поддержка разъемами РоЕ. Выбор остановился на патч панели производителя Lanmaster серии LAN-PP12-POE/A на 12 портов. PoE панель может монтироваться в 19-дюймовую стойку, шкаф или настенную раму, а также на стену (с помощью дополнительных кронштейнов).

Принципиально схема подключения заключается в том, что на верхний ряд гнезд (обозначенных белой полосой) подаются порты с сетевого активного устройства (Switch или Hub).

Рисунок 3.9 - РоЕ патч-панель Lanmaster LAN-PP12-POE/A на 12 портов

Питание 48В к панели подводится с прилагаемого блока питания в специальный разъем, находящийся с внутренней стороны панели.

Целесообразно соединить коммутаторы, предназначенные для системы видеонаблюдения еще одним коммутатором, для подключения к устройству записи и хранения, так же следует обратить внимание на наличие РоЕ портов. Для этого используем коммутатор D-link DGS-1008P.

Рисунок 3.10 - Неуправляемый коммутатор D-link DGS-1008P

8-портовый коммутатор D-Link DGS-1008P Gigabit Ethernet позволяет домашним и офисным пользователям легко подключать и подавать питание по Power over Ethernet (PoE) на устройства, такие как беспроводные точки доступа (АР), IP-камеры и IP-телефоны, а также подключать к сети другие Ethernet-устройства (компьютеры, принтеры, NAS). Разработанный специально для домашних пользователей и малого бизнеса, этот компактный РоЕ коммутатор работает бесшумно, что позволяет поместить его практически в любой комнате или офисе. Патч панель для данного устройства оставим выбранную раннее [5].

В качестве устройства записи и хранения информации полученные с видеокамер будет использоваться IP-видеорегистратор. Необходимо, чтобы устройство могло обрабатывать 15 каналов одновременно, и имело достаточную глубину архива для хранения информации. Так же необходима возможность расширения памяти для записи посредством жестких дисков. Поэтому выбираем IP-видеорегистратор (NVR) RVi-IPN16/4-PRO.

Рисунок 3.11- IP-видеорегистратор (NVR) RVi-IPN16/4-PRO

Характеристики
