Он поддерживает подключение до 16-ти IP-камер видеонаблюдения с разрешением 1920x1080 и скоростью записи 25 к/с на каждый канал. Максимальное разрешение подключаемых IP-видеокамер - 5 Мп (2560x1920), а входящий битрейт может достигать 160 Мбит/сек.

Имеется возможность осуществлять архивацию и запись на внешний массив до 4-х HDD через SATA интерфейс.

Глубина архива видеорегистратора может достигать одного месяца при постоянной круглосуточной записи с 16-ти IP-видеокамер за счет возможности установки 4-х жестких дисков объемом до 4 ТБ каждый.

Подберем жесткие диски для IP-видеорегистратор. Для достаточной глубины архива хранения информации будут приобретаться сразу 4 жестких диска на 4 Тб каждый. Для этого подойдет жесткий диск 4000 GB (4 TB) SATA-III Purple (WD40PURX) . В накопителях WD Purple для систем наблюдения применяется уникальная технология AllFrame, обеспечивающая превосходную надежность работы в системах безопасности для дома или малых и средних предприятий. Уникальные микропрограммные разработки, реализованные в накопителях WD Purple, совместимые с набором команд работы с потоковыми данными протокола ATA, уменьшают число ошибок, вызывающих распад изображения и перебои в записи, которые возникают при использовании в системах безопасности обычных накопителей для компьютеров. Накопители WD Purple для систем наблюдения созданы для круглосуточной работы в системах безопасности с 32 или менее камерами высокой четкости и 8 или менее жесткими дисками.

Система видеонаблюдения будет реализовываться посредством IP Видеокамер производителя D-link. На входах в центр диагностики устанавливаем видеокамеры D-Link DCS-3511- сетевая HD-камеры с поддержкой PoE и ночной съемки.

Рисунок 3.12- HD-видеокамера D-Link DCS-3511

HD-видеокамера D-Link DCS-3511 оснащена 1-мегапиксельным CMOS-сенсором с технологией прогрессивного сканирования и вариофокальным объективом с фокусным расстоянием 2.8-12 мм. Камера обеспечивает захват HD-видео с разрешением до 1280x800 со скоростью до 30 кадров в секунду. Можно сохранить снапшоты и видео на сетевом диске или на SD-карте, подключенной к камере.

Камера DCS-3511 является комплексным решением для ведения наблюдения, обеспечивающим запись снапшотов и видео на MicroSD-карту, исключая необходимость использовать компьютер или сетевое устройство хранения данных. Для расширения возможностей видеонаблюдения в комплект поставки включено бесплатное программное обеспечение D-ViewCam, предназначенное для управления 32 камерами с широким набором функций, таких как просмотр изображений одновременно с нескольких камер и отправка на e-mail уведомлений о подозрительных событиях или возникновении нештатных ситуаций [5].

Внутри здания установим купольные сетевые HD-камеры D-link DCS-6115 с поддержкой WDR, PoE и съемки в цветном режиме при слабой освещенности.

Рисунок 3.13 - HD-камера D-link DCS-6115

Купольная сетевая HD-камера с поддержкой WDR, PoE и съемки в цветном режиме при слабой освещенности DCS-6115 является идеальным решением для создания системы профессионального видеонаблюдения высокой четкости и обеспечения безопасности малых, средних и крупных предприятий. Камера оснащена высокочувствительным мегапиксельным CMOS-сенсором с технологией прогрессивного сканирования и поддерживает технологию WDR, что позволяет получать изображение превосходного качества в любых условиях [5].

Теперь необходимо выбрать кабель. Для вертикальной и горизонтальной подсистемы возьмем кабель для внутренней прокладки UTP-5Ecat.4pair 24 AWG производителя Netlan.

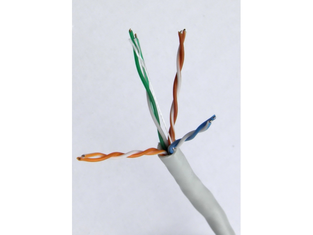

Рисунок 3.14 - Кабель UTP-5Ecat.4pair 24 AWG производителя Netlan.

Четырехпарный кабель на основе витой пары, категории 5e применяется для организации высокоскоростных кабельных сегментов со скоростью передачи данных до 1Гбит/c. Также может быть использован для передачи аналоговой информации. Кабель EC-UU004-5E-PVC-GY содержит 4 пары витых медных проводников, выполнен в неэкранированном исполнении, соответствует категории 5e и предназначен для внутренней прокладки. Поставляется в картонных коробках, по 305м. Для удобства транспортировки и лучшей сохранности, две коробки с кабелем дополнительно объединены в одну общую транспортную картонную коробку [8]. Характеристики кабеля приведены в таблице 3.2

Таблица 3.2 Характеристики кабеля EC-UU004-5E-PVC-GY

Сегодня для подключения компьютеров к сети с доступом в интернет широко используются специально предназначенные для этого розетки (RJ-45). Они являются надежными и функциональными. Монтаж RJ-45 и последующее подключение к ней сетевого вида кабеля произвести несложно. После подбора места ее установки крепится на поверхности стены двумя шурупами или приклеивается двухсторонним видом скотча (они обычно есть в комплекте). Для того чтобы закрепить ее шурупами, снимается крышка, вынимается печатная плата из корпуса, чтобы без проблем воспользоваться отверстиями для крепления в ее основании.

Для этого подойдет розетка Neomax (BX-U-28) RJ45 кат.5е двойная, представленная на рисунке 3.15.

Рисунок 3.15 Розетка Neomax (BX-U-28) RJ45 кат.5е двойная

В кабинетах 124 и 332 можно так же разместить одномодульные розетки Krauler 8P8C RJ45 KRONE, представленные на рисунке 3.16

Рисунок 3.16 Розетка Krauler 8P8C RJ45 KRONE одинарная

Для установки вышеперечисленного оборудования используются телекоммуникационные шкафы. В зависимости от количества подключаемого оборудования выбраны 19-дюймовые, как напольные, так и настенные шкафы производителя TLK серии PRACTICAL на различное количество юнитов. Для установки оборудования напольные шкафы снабжены монтажными направляющими, что позволяет устанавливать достаточно тяжёлое и глубокое оборудование. Направляющие могут регулироваться по глубине. Все токопроводящие части шкафов заземлены между собой. Для удобства монтажа и обслуживания оборудования, установленного в шкаф, конструкция шкафа даёт возможность доступа с четырёх сторон через боковые лёгкосъёмные стенки, переднюю и заднюю дверь. Двери имеют как правую, так и левую навеску. Шкафы могут быть состыкованы между собой с помощью комплекта для соединения. Ввод кабеля осуществляется через верхнюю крышку или основание шкафа.

Настенные шкафы используются в тех случаях, когда применение напольных конструктивов по каким-то причинам нецелесообразно или невозможно, например, при ограниченной площади помещения и небольшом количестве устанавливаемого оборудования. Настенные шкафы выполнены в 19 дюймомов стандарте. Задняя часть шкафа не имеет стенки. Передняя дверь со вставкой из ударопрочного тонированного в массе стекла, снабжена замком. В комплект к замку входят 2 ключа. Дверь имеет правую навеску. Для установки оборудования шкаф снабжён двумя монтажными направляющими. Ввод кабеля осуществляется через верхнюю крышку или основание шкафа. Шкаф закрепляется на стене в двух точках при помощи шурупов [7].

Внешний вид шкафов представлен на рисунке 3.15.

Рис. 3.17 – Телекоммуникационные 19-дюймовые напольный и настенный шкафы TLK серии PRACTICAL

Для прокладки кабелей СКС требуется выбрать тип кабельного канала. Ввиду большого количества укладываемого кабеля, а также учитывая значительные преимущества, такие как возможность изменения направления, небольшой собственный и выдерживаемый большой кабельный вес, удобное подсоединение оборудование и закрепление кабеля, естественная кабельная вентиляция и меньшее накопление пыли и грязи, были выбраны проволочные лотки производителя ДКС высотой 100 мм, шириной основания 400 мм с диаметром проволоки 5 мм, изготовленные с применением горячего цинкования погружением. Общий вид лотка представлен на рисунке 3.18.

Рис. 3.18 – Проволочный лоток ДКС

3.2 Архитектурная стадия проектирования

Объектом проектирования СКС является четырёхэтажное здание «Дирекция инфраструктуры центр диагностики и мониторинга устройств инфраструктуры» г. Хабаровск. В целях повышения качества оказываемых услуг и обеспечения безопасности сотрудников требуется разработать структурированную кабельную систему, посредством которой можно организовать следующие услуги:

• Локально вычислительная сеть

• Организация системы видеонаблюдения

В здании необходимо установить шкаф с кроссовым и активным оборудованием для организации сети с топологией иерархическая звезда. Принцип данной архитектуры заключается в том, что главный узел расположен в аппаратной, остальные узлы подключены к нему, от них кабель идет непосредственно на рабочие места. Это позволяет эффективно реализовать корпоративную сеть со стандартом ISO/IEC 11801:2010.

Этажи здания имеют схожую планировку. Геометрические размеры здания 13.03 × 21.97 м. Высота этажа между перекрытиями составляет цокольный этаж 3.47м, 1 и 2 этаж 3.27м, мансардный этаж 3.72м; ширина межэтажных перекрытий равна 0,3 м. Толщина внешних стен здания составляет 0,29 м; толщина внутренних стен, отделяющих коридор от кабинетов составляет 0,10 м; толщина внутренних стен, отделяющих кабинеты друг от друга, – 0,10 м. Для данного объекта будет использоваться наиболее производительные сетевые технологии Fast Ethernet и Gigabit Ethernet 1000BaseT со скоростями 100/1000 мбит/с. Они позволят выполнять любые поставленные задачи.

Чтобы удовлетворить требования к среде передачи, следует применить в кабельной системе компоненты категории 5е. Для экономии средств и затрат времени на инсталляцию решено использовать неэкранированную витую пару(UTP - Unshielded twisted pair).

3.2.1 Проектирование аппаратной и кроссовых этажей.

Аппаратная - техническое помещение, которое несет основную нагрузку для обеспечения взаимодействия не только всех кабельных линий, но и производительности всей информационно-вычислительной системы учреждения

центра диагностики. Так же в этом помещении вместе с коммутационным оборудованием линейных кабелей магистральных подсистем располагаются важные сетевые устройства коллективного пользования (Учрежденческо - производственные АТС, коммутаторы, серверы, дисковая память и так далее). Целесообразно для размещения аппаратной использовать помещение, в котором на данный момент находится класс технической учебы, так как рядом нет примыкающих санитарных узлов, находится вблизи лестницы, не является проходной, находится приблизительно на одинаковых расстояниях от всех кабинетов, куда будет проводиться кабель. Комната имеет площадь 53.6 м², что полностью соответствует норме.
